2.1.6.6. Suche starten / Cloud Map starten

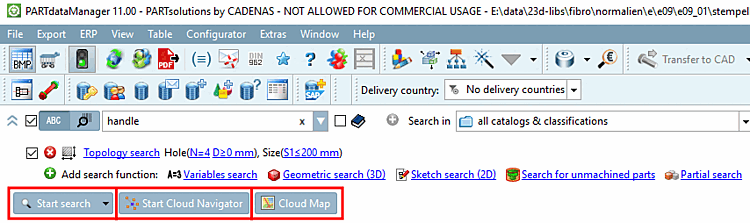

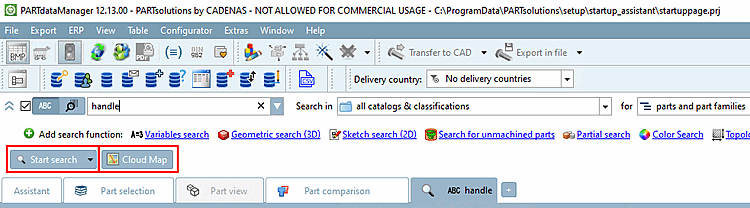

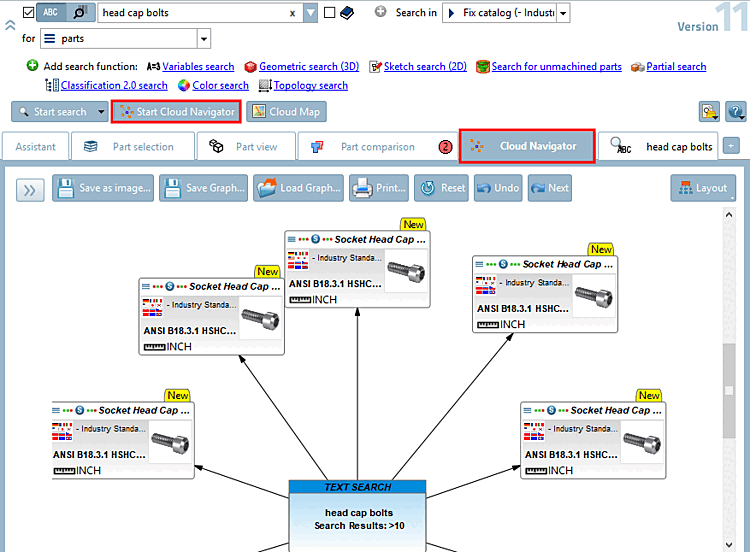

"Suche starten [Start search]" oder "Cloud Map [Cloud Map]"

"Suche starten [Start search]" oder "Cloud Map [Cloud Map]"

Die Qualität der Suchergebnisse ist unabhängig vom gewählten Modus identisch.

  • Wenn Sie Suche starten [Start search] klicken, werden die Suchergebnisse unterhalb auf der Registerseite Suchergebnisse [Search results] dargestellt.

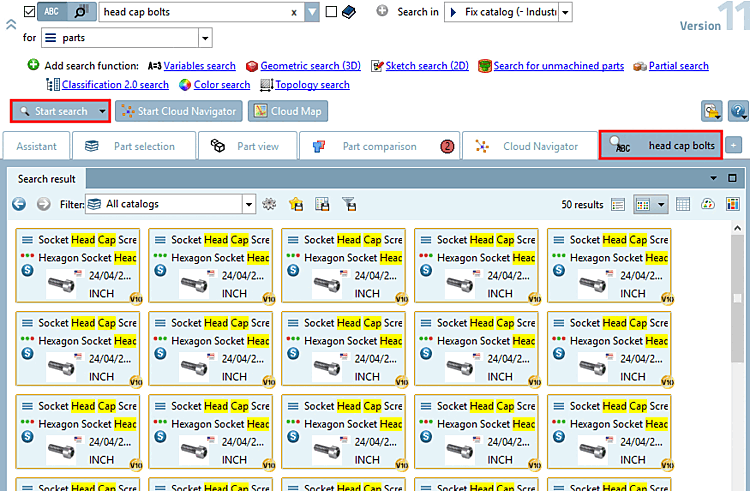

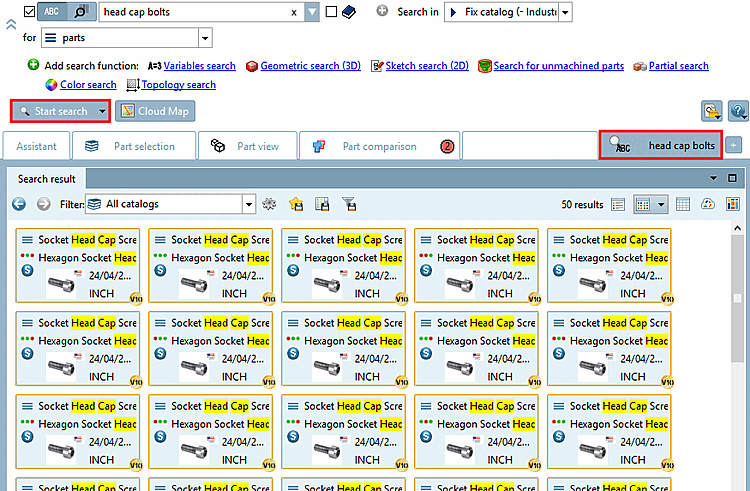

    Suchergebnisse mit Darstellungsoption "Symbole [Symbols]"

    Suchergebnisse mit Darstellungsoption "Symbole [Symbols]"

    Detaillierte Informationen finden Sie unter Abschnitt 2.1.6.7, „ Suchergebnisse “.

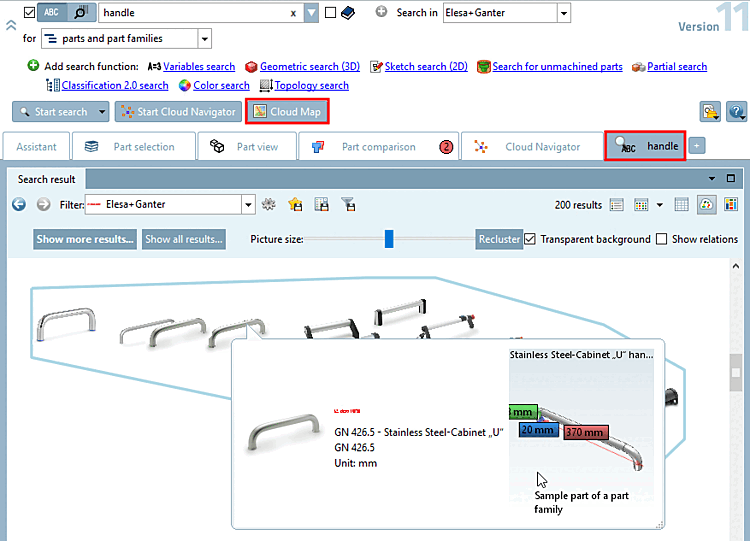

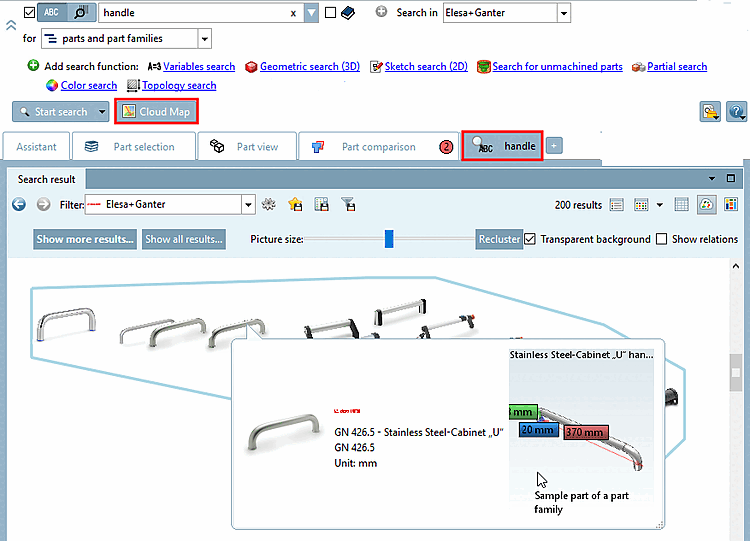

  • Wenn Sie Cloud Map klicken, werden die Suchergebnisse unterhalb auf der Registerseite Suchergebnisse [Search results] im Modus Cloud Map dargestellt.

    Die Cloud Map Suche bzw. Darstellung bietet im Einzelnen folgende Features:

    • Die Teile werden als Grafiken angezeigt.

    • Geometrisch ähnliche Teile stehen näher beieinander als unähnliche Teile.

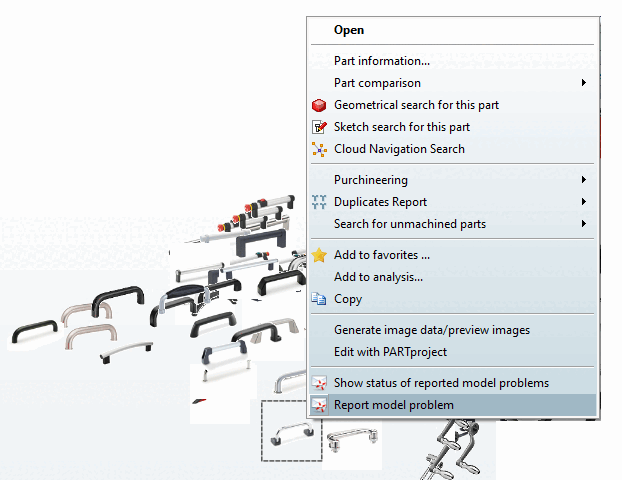

      So erhalten Sie einen schnellen Überblick zu den Suchergebnissen und können gegebenenfalls mittels Kontextmenü die Suche in einem weiteren Schritt spezifizieren.

    • Mit Klick auf ein Teil (Grafik) erscheint ein Tooltip mit Teileinformationen zu Normnummer und Normbezeichnung, außerdem eine 3D-Darstellung.

    • Oberhalb der Cloud Map wird eine Werkzeugleiste mit Zusatzfunktionen eingeblendet:

      • Bildgröße [Picture size]: Passen Sie die Bildgröße mit dem Schieberegler an.

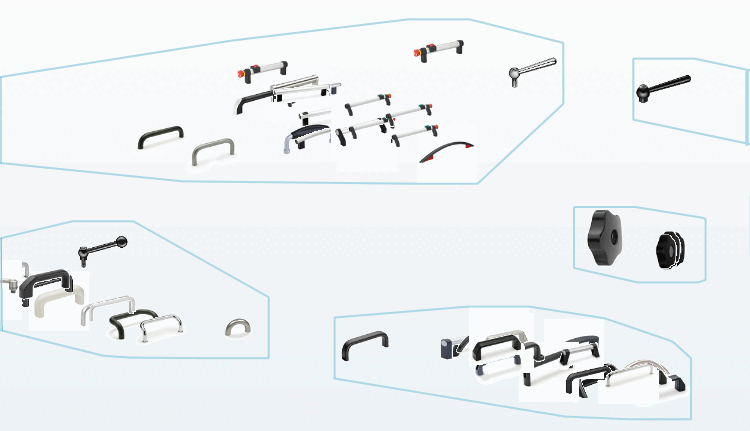

      • Gruppieren [Group]: Nach Klick auf die Schaltfläche werden die jeweils ähnlichen Teile mit einem blauen Rahmen gruppiert dargestellt.

        Teile gruppiert

        Teile gruppiert

      • Transparenter Hintergrund [Transparent background]: Schalten Sie die Transparenz aus, wenn sich Grafiken überlagern und Sie auf eine markierte Grafik fokussieren möchten.

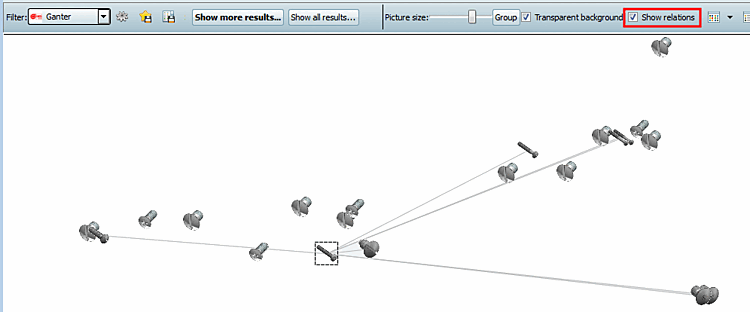

      • Beziehungen anzeigen [Show relations]: Wenn Sie das Auswahlkästchen aktivieren, werden Beziehungslinien, basierend auf textueller Übereinstimmung, eingeblendet. Geometrische- und Textinformation muss nicht unbedingt übereinstimmen.

        Beziehungen anzeigen [Show relations]

        Beziehungen anzeigen [Show relations]
