1.6.5.16.1.2. Key "ExportSubAssemblyStructure" - Unterstützung für Unterbaugruppen

Auch die Subassembly-Struktur kann ans CAD-System übergeben werden, allerdings wurde mit V12.8 die Methode geändert.

Der Schlüssel ExportSubAssemblyStructure wurde entfernt.

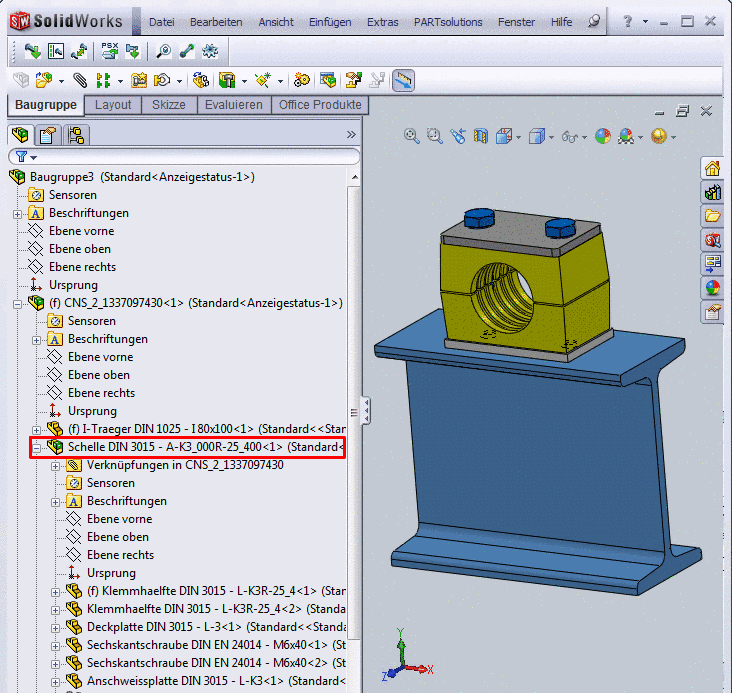

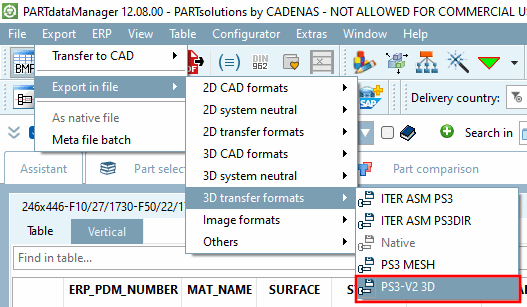

Verwenden Sie hierfür z.B. das Format PS3-V2 3D (weitere Formate folgen).

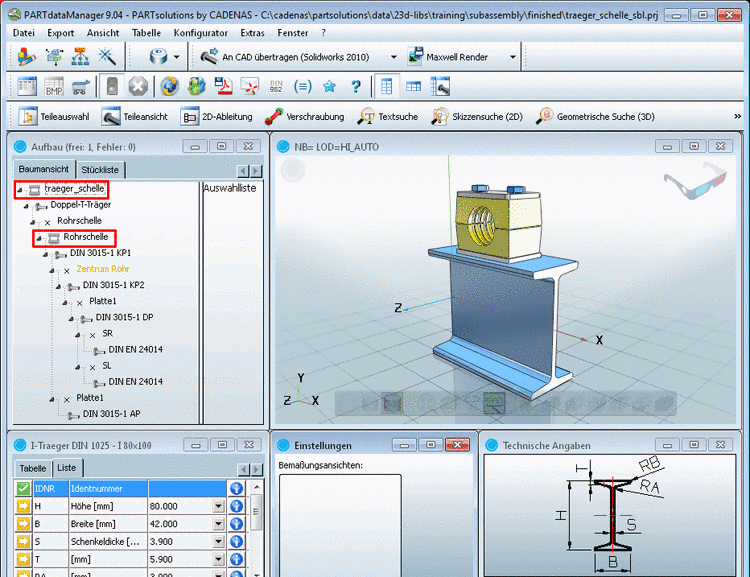

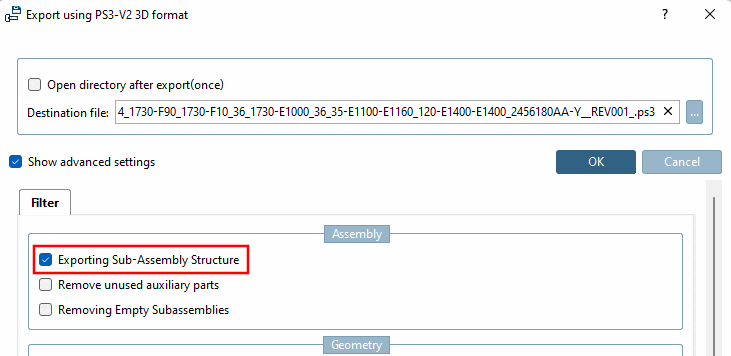

  1. Aktivieren Sie im Exportdialog die Option Erweiterte Einstellungen anzeigen [Show advanced settings].

  2. Aktivieren Sie auf der Registerseite Filter die Option Unterbaugruppen-Struktur exportieren [Exporting Sub-Assembly Structure].

  3. Laden Sie im CAD-System die PS3-Datei via PARTsolutions Menü -> PS3-Datei laden [Load PS3-File].

Die folgenden beiden Abbildungen zeigen beispielhaft in NX das Ergebnis einmal ohne und einmal mit Unterbaugruppen-Struktur.

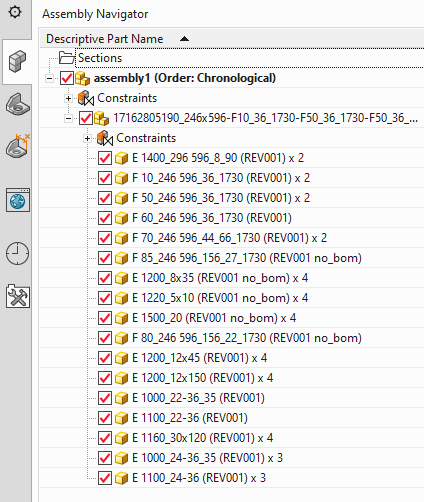

Assembly ohne Subassembly-Struktur

Assembly ohne Subassembly-Struktur

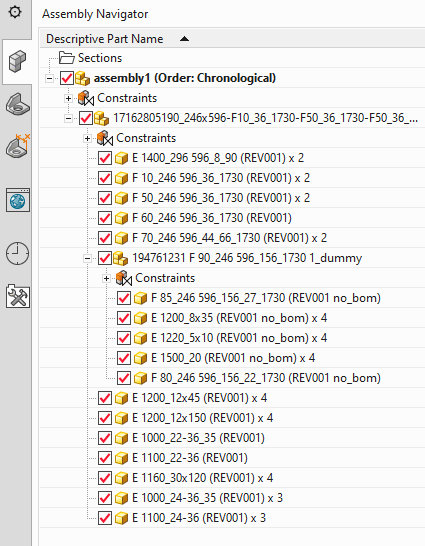

Assembly mit Subassembly-Struktur

Assembly mit Subassembly-Struktur
