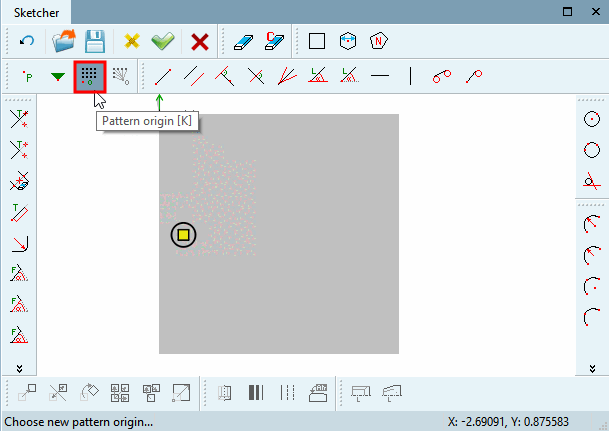

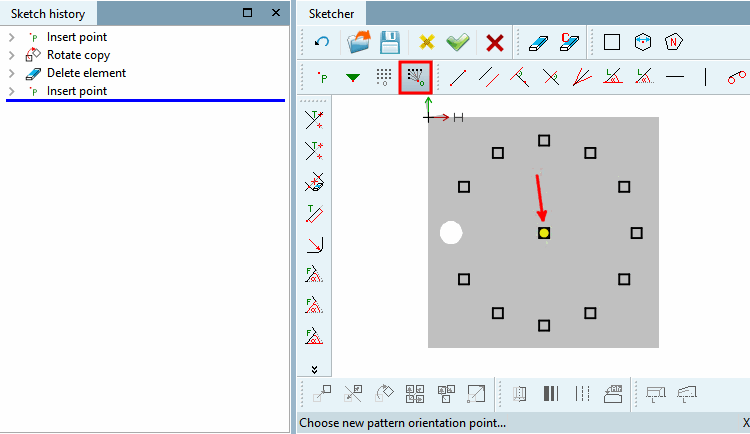

Öffnen Sie den Sketch mit der Ursprungsbohrung und setzen Sie mittels Button Musterursprung [Pattern origin] den Musterursprung auf die Bohrung.

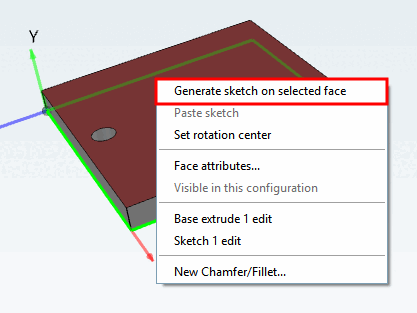

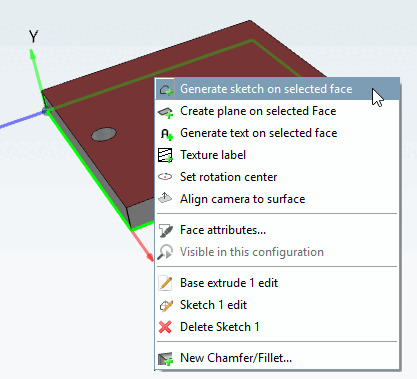

Erzeugen Sie mittels Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face] einen neuen Sketch für das Muster.

Hinweis Setzen Sie den Sketch für die Musterpunkte auf dieselbe Ebene wie den Sketch mit dem Musterursprung.

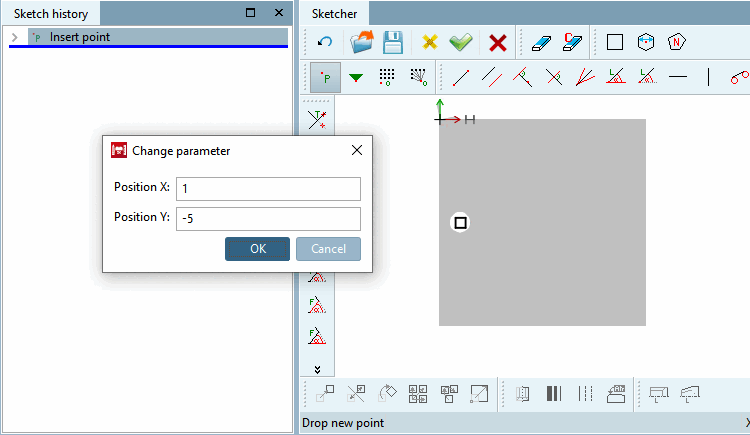

Setzen Sie in diesem Sketch den Ausgangspunkt für die Konstruktion des Musters genau an dieselbe Stelle, an der sich der Ursprungspunkt im anderen Sketch befindet.

Markieren Sie den Punkt.

-> Dadurch werden die Kopierbefehle angezeigt.

Klicken Sie mit gedrückter Strg-Taste den Button Selektion rotieren [Rotate selection] .

Hinweis Ohne Strg-Taste wird verschoben, mit kopiert. Halten Sie die Strg-Taste während der folgenden Schritte gedrückt!

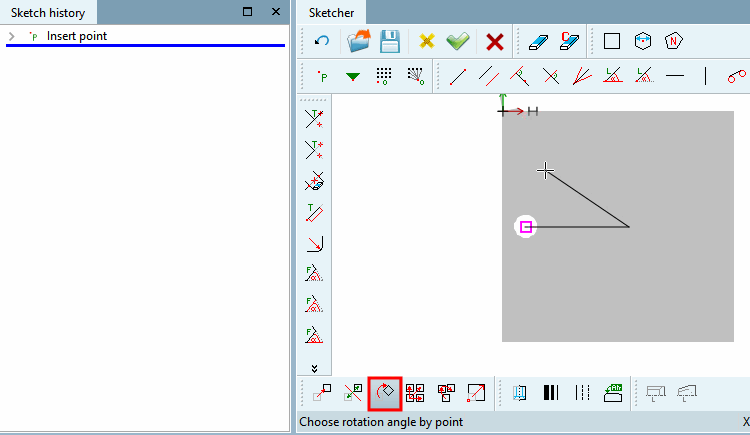

Folgen Sie den Anweisungen in der Statuszeile:

-> Es öffnet sich das Dialogfenster Parameter ändern [Change parameter].

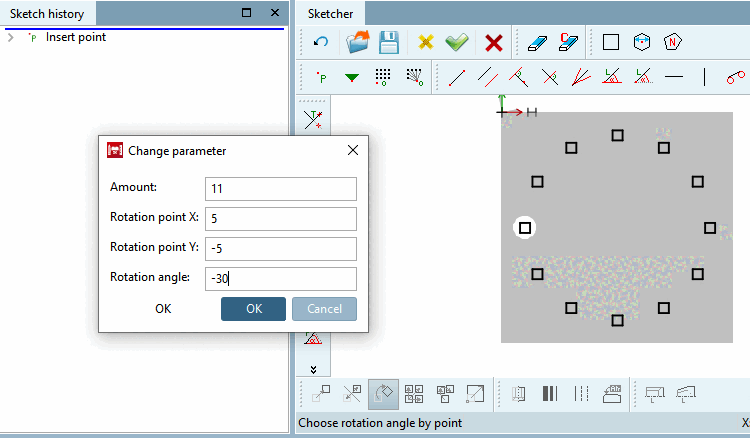

Passen Sie die Werte in den Eingabefeldern für Anzahl [Amount], Drehpunkt [Rotation point] und Drehwinkel [Rotation angle] an und bestätigen Sie mit Ok.

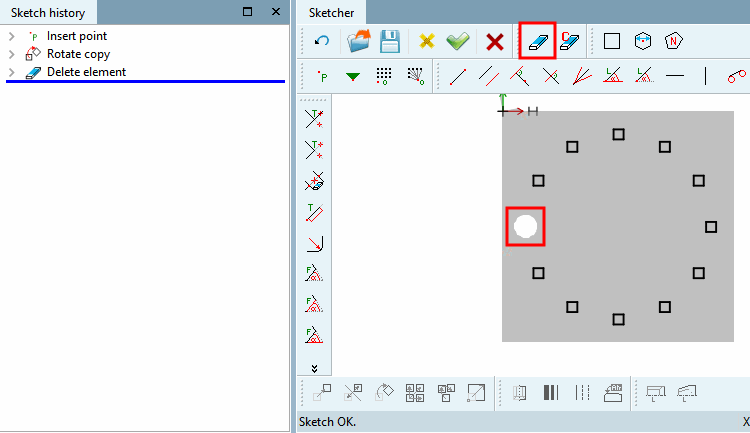

Löschen Sie den Basispunkt mittels Element löschen [Delete element] , da dieser ansonsten doppelt erzeugt würde. Der Basispunkt befindet sich im anderen Sketch.

Klicken Sie auf die Schaltfläche Änderungen übernehmen [Accept changes] .

-> Die Sketchansicht wird geschlossen.

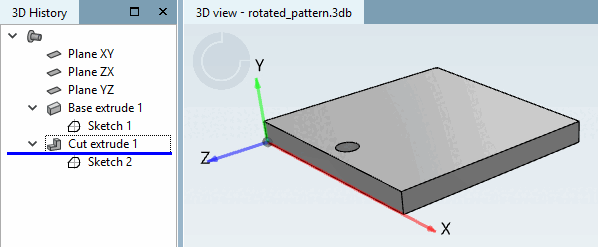

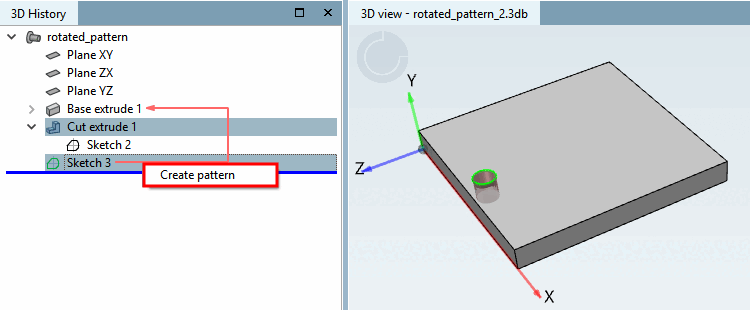

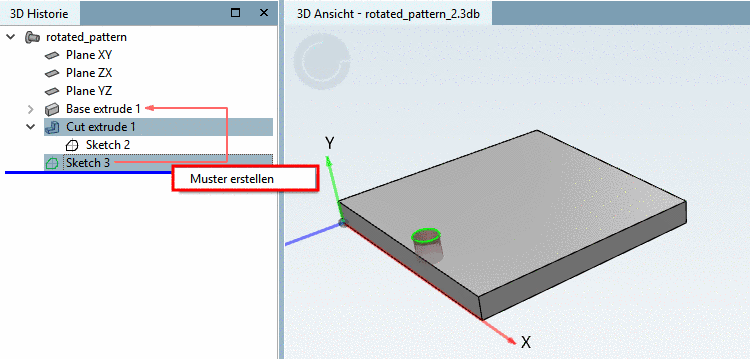

Markieren Sie in der 3D Historie [3D History] die Konstruktionsschritte Cut extrude und den Sketch, welcher das Muster enthält (im Beispiel Sketch 3) und klicken Sie im Kontextmenü Muster erstellen [Create pattern].

Muster erstellen [Create pattern]

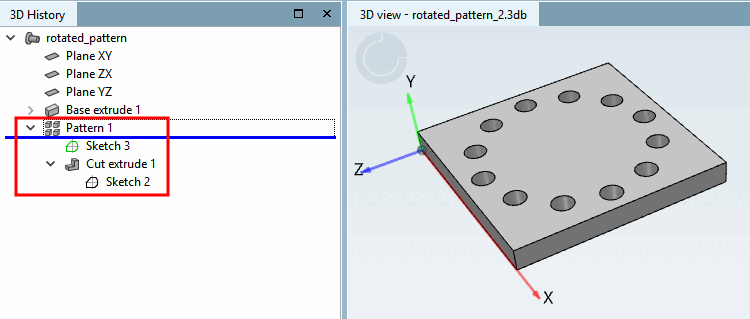

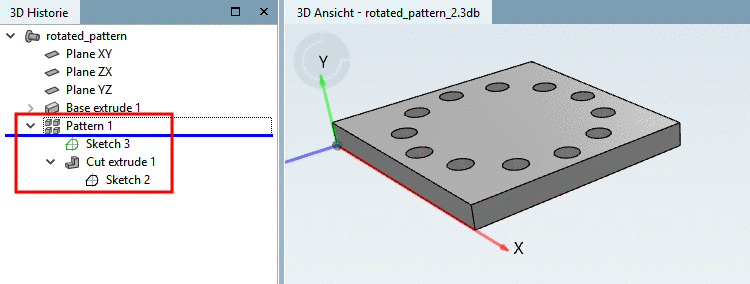

-> Die Bohrungen werden entsprechend des Musters vervielfältigt.

Bohrungen auf Bezugspunkt ausrichten

Hinweis Der zentrale Bezugspunkt des Musters muss gesetzt werden, da CAD-Systeme ansonsten das Muster nicht als Rotationsmuster erkennen können.
