Entsprechend des Übereinstimmungsgrades ist der Prozentwert farbig markiert.

Hinweis

Die Prozentangabe kann um ein paar Punkte vom eigentlich best möglichen Wert abweichen. Sie bezieht sich auf das für den Vergleich verwendete Vorberechnungsteil. Um schnelle Berechnungszeiten zu gewährleisten, sind bei großen Tabellen die geometrischen Daten evtl. nicht für alle Teile vorberechnet.[58] Beim Laden eines Teils werden fehlende Daten immer aktuell berechnet, so dass die Darstellung im 3D-Vergleich [3D comparison] und 2D-Vergleich [2D comparison] immer korrekt ist. Um alle vorhandenen Einzelteile (Ausprägungen) der Familientabelle zu sehen, laden Sie einfach das Suchteil und das zu prüfende gefundene Teil entweder in die Teileansicht [Part view] oder in den Bauteilvergleich [Part comparison].

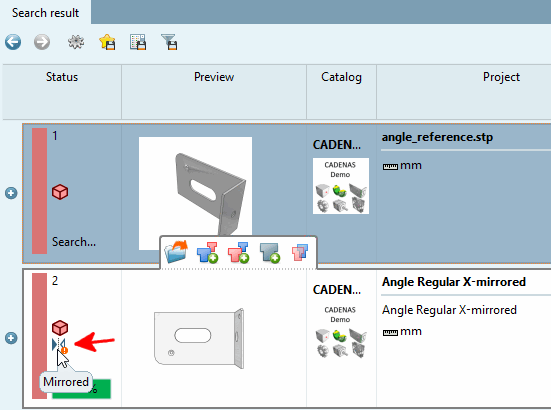

Gespiegelte Teile filtern [Filter mirrored parts]: In der Liste der Suchergebnisse sind gespiegelte Teile mit einem entsprechenden Icon gekennzeichnet.

Option deaktiviert: Gespiegelte Teile werden nicht herausgefiltert, aber mit einem entsprechenden Icon gekennzeichnet.

In der Spalte Schnellvergleich [Quick compare] sehen Sie die Proportion zwischen Suchteil und Ergebnisteil.

Beim Ergebnisteil wird die Bounding Box (dreidimensionaler Hüllkörper) des Suchteils in die 2D-Darstellungen der Suchergebnisse gezeichnet, sodass Sie auf einen Blick das Größenverhältnis zwischen Suchteil und Ergebnisteil erkennen. Die exakten Werte sehen Sie in der Spalte Größe [Size] daneben.

Beim Suchteil selbst umhüllt die Bounding Box exakt. Bei größeren oder kleineren Ergebnisteilen liegt sie entsprechend außerhalb oder innerhalb.

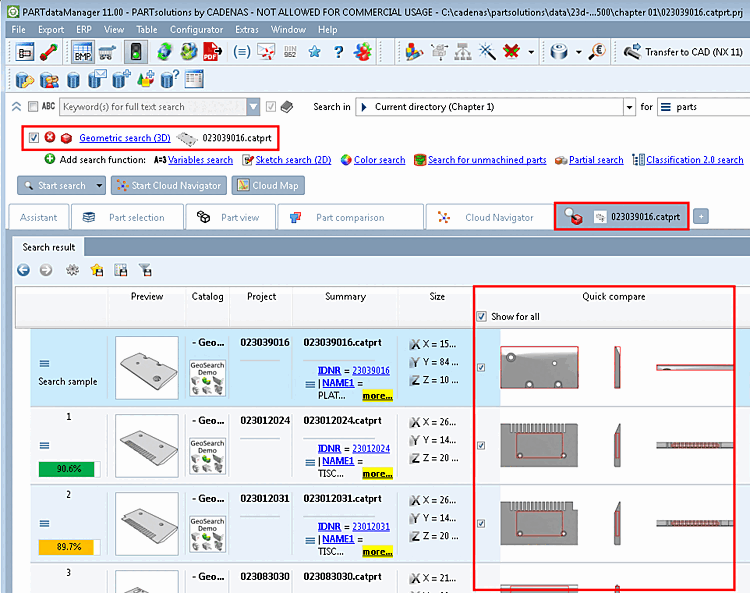

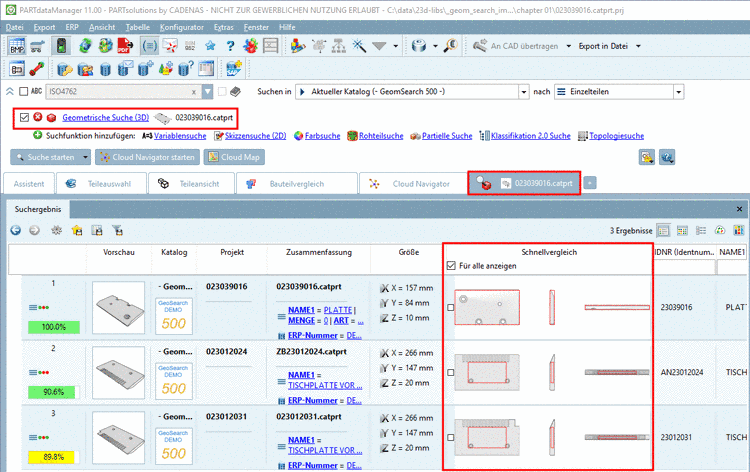

Liste der Suchergebnisse -> Spalte "Schnellvergleich [Quick compare]"

Per Default wird der Schnellvergleich [Quick compare] nicht angezeigt. Wenn Sie diesen für alle Ergebnisteile sehen möchten, aktivieren Sie in der Spalte Schnellvergleich [Quick compare] das Auswahlkästchen Für alle anzeigen [Show for all], ansonsten aktivieren Sie das Auswahlkästchen direkt bei den gewünschten Teilen. Im Spaltenkopf können Sie den Dialog Spalten auswählen [Select columns] per Kontextmenü aufrufen und dort den Schnellvergleich [Quick compare] grundsätzlich an- oder ausschalten (siehe Abschnitt 3.1.6.7.2, „Spalten ein-/ausblenden “).

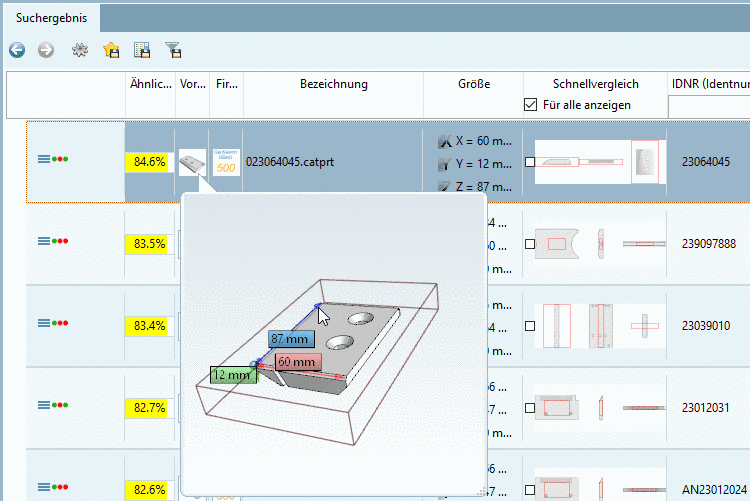

Im 3D-Tooltip der Ergebnisliste wird das Suchteil ebenfalls als rote Bounding Box^[59] angezeigt (analog zur roten Bounding Box im 2D-Schnellvergleich).

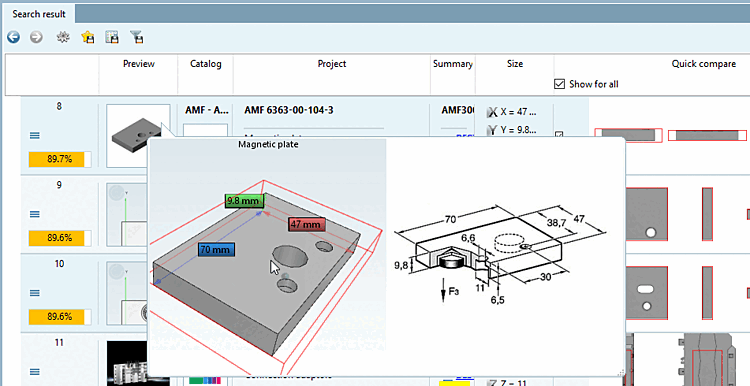

Liste der Suchergebnise -> 3D-Tooltip

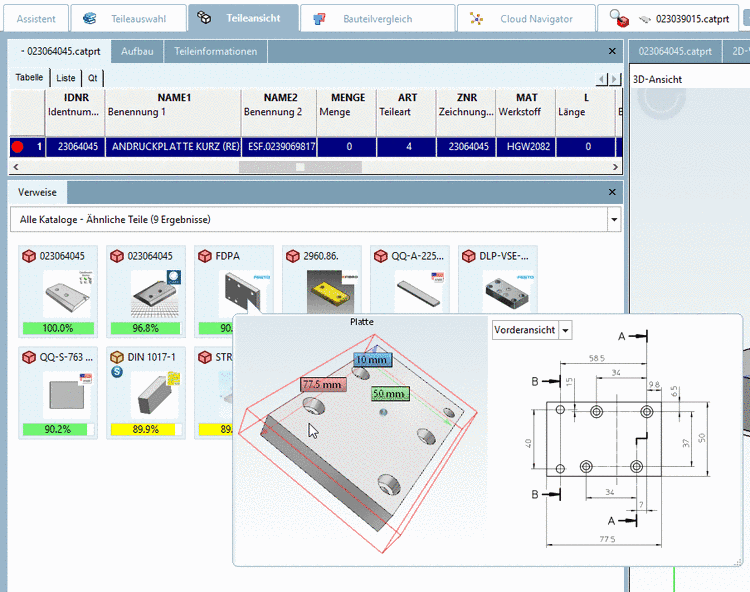

Auch unter Teileansicht [Part view] -> Verweise [Links] wird die Bounding Box des Schnellvergleich [Quick compare] angezeigt.

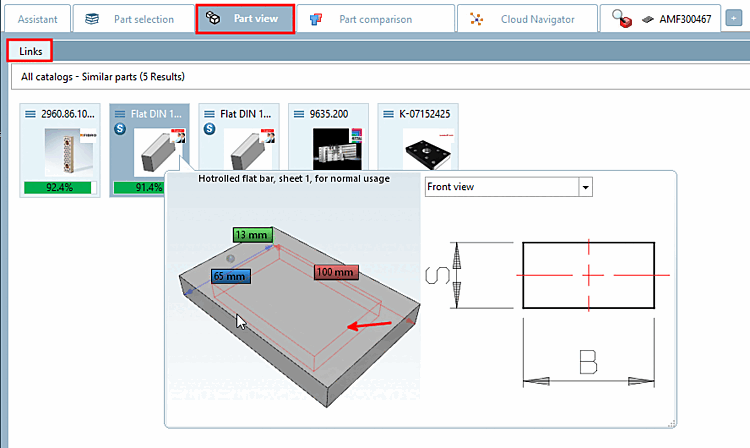

Teileansicht [Part view] -> Verweise [Links]

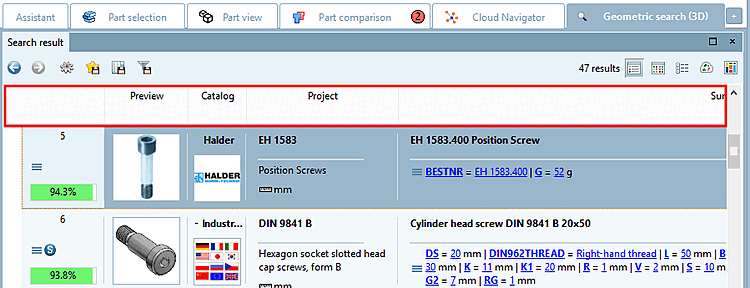

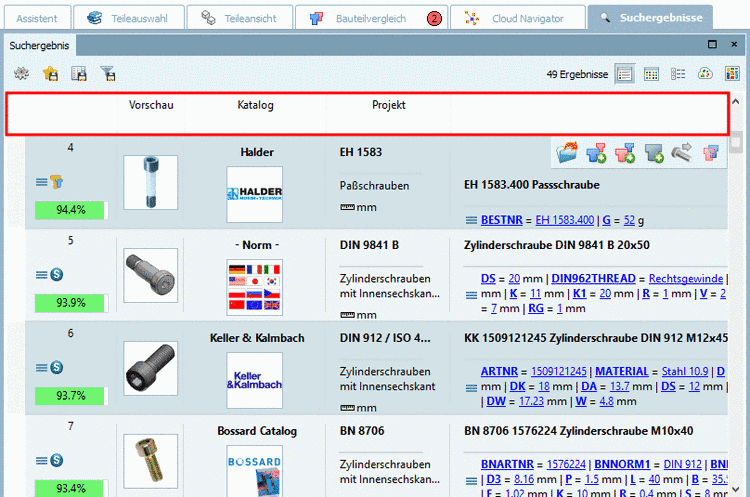

Die Ergebnisse können nach verschiedenen Kriterien (Metadaten) wie z.B. Vorschau [Preview], Katalog [Catalog], Projekt [Project], etc.^[60]sortiert werden. Klicken Sie hierzu irgendwo auf den Spaltenkopf der Tabelle.

Besonderheit: Bei einer geometrischen Suche wird die Ähnlichkeit zum Referenzteil in Farbe und mit Prozentwerten angezeigt.

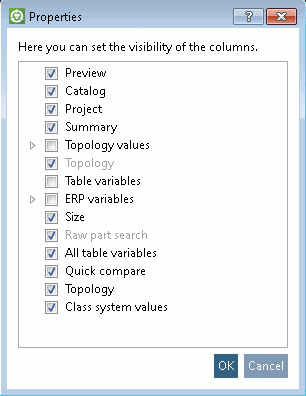

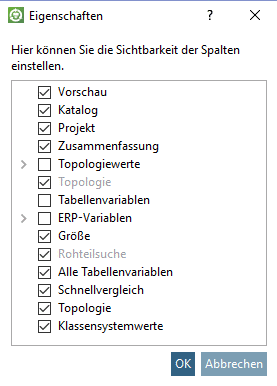

Evtl. ist es sinnvoll, nur die jeweils interessanten Spalten einzublenden und alle übrigen auszublenden. Rufen Sie das Dialogfenster Eigenschaften [Properties] mit rechter Maustaste über einem Spaltenkopf auf.

Suchergebnisse [Search results] -> Tabelle -> Spaltenkopf

Bei Geometrische Suche (3D) [Geometric search (3D)] wird standardmäßig mit einem relativ hohen Mindestähnlichkeitswert von 90% gesucht. Sie haben aber die Möglichkeit, bei Bedarf den Wert sukzessive zu verringern. Klicken Sie hierzu einfach auf die entsprechende Schaltfläche am Listenende der Suchergebnisse.

Sollte die Anzahl der angezeigten Suchergebnisse aufgrund der per Default eingestellten Mindestähnlichkeit [Minimum similarity] von 90% unterhalb der eingestellten Maximalanzahl liegen, dann erscheint am Ende der Liste der Suchergebnisse die Schaltfläche Suchraum bis xy% Ähnlichkeit erweitern, ansonsten werden die Schaltflächen Mehr Ergebnisse anzeigen... [Show more results ...] und Alle Ergebnisse anzeigen... [Show all results...] angezeigt. Ob die Schaltfläche erscheint, ist also auch abhängig von der Option Maximale Anzahl der Suchergebnisse [Maximum number of search result]:^[61]

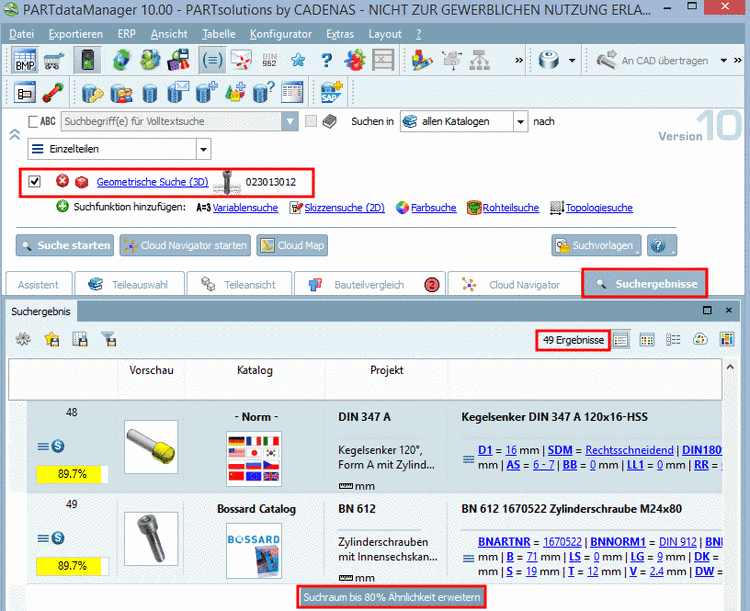

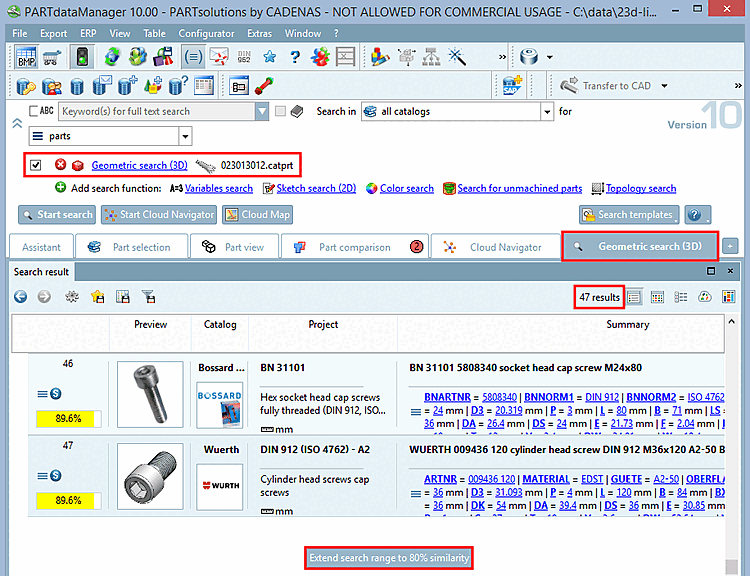

In der Abb. zeigt die Schaltfläche den Wert "Suchraum bis 80% Ähnlichkeit erweitern". Der Vorgabewert für die Mindestähnlichkeit war 90%. Mit Standardeinstellungen wird der Prozentwert mit jedem Klick um 10 Prozentpunkte verringert und die Suche erneut ausgeführt.

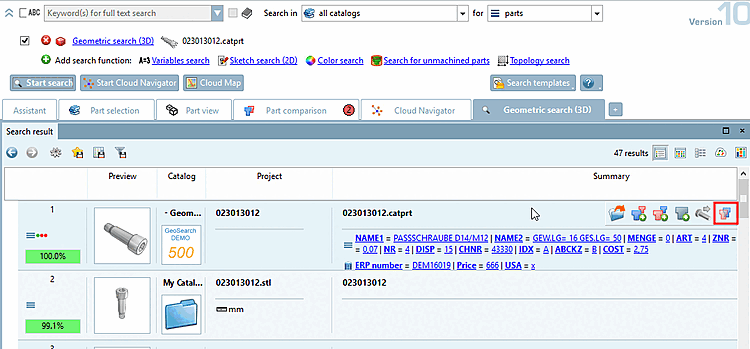

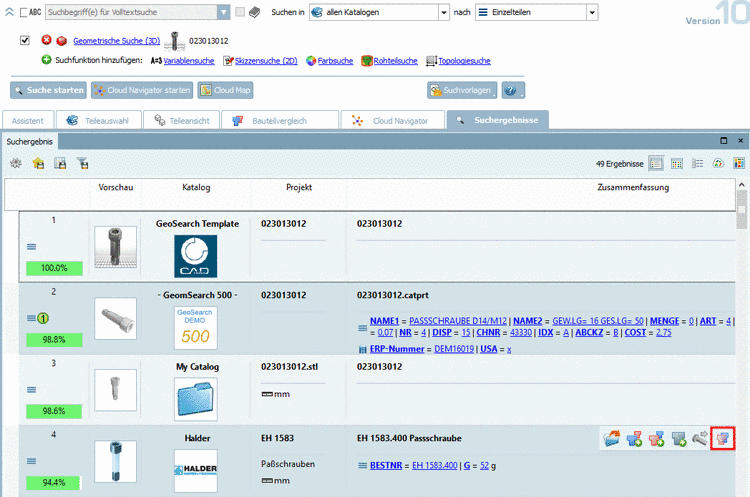

Wenn Sie die Maus über eine Ergebniszeile bewegen, erscheinen verschiedene Schaltflächen.

	Öffnen [Open]:	Mit Klick auf das Icon wird das Teil in der Teileansicht [Part view] von PARTdataManager geöffnet
	Als 1. Bauteil laden [Load as first part]	Bauteil als 1. Bauteil in den Bauteilvergleich [Part comparison] laden (damit gleichzeitig in die 3D/2D-Ansicht)
	Als 2. Bauteil laden [Load as second part]	Bauteil als 2. Bauteil in den Bauteilvergleich [Part comparison] laden (damit gleichzeitig in die 3D/2D-Ansicht)
	Zum Bauteilvergleich hinzufügen [Add to part compare]	Bauteil in den Bauteilvergleich [Part comparison] laden Sie können im Tabellarischen Vergleich per Icon / Teile in die 3D- bzw. 2D-Ansicht laden.
	Mit Suchteil vergleichen [Compare to search-part]	Das gewählte Teil wird als 2. Projekt geladen im direkten Vergleich zum Suchteil.
	Dieses Bauteil ist im Bauteilvergleich geladen [This part is loaded in part compare]	Wurde ein Bauteil in den Bauteilvergleich geladen, erscheint links am Zeilenanfang dieses Icon.
	An CAD übertragen [Export to CAD]:	Das Icon wird nur bei Einzelteilen (Ausprägungen), nicht bei Teilefamilien angezeigt. Mit Klick auf das Icon wird das betreffende Teil ans CAD übertragen.

Klicken Sie beispielsweise auf die Schaltfläche Mit Suchteil vergleichen [Compare to search-part] .

-> Das Dockingfenster Bauteilvergleich [Part comparison] wird geöffnet.

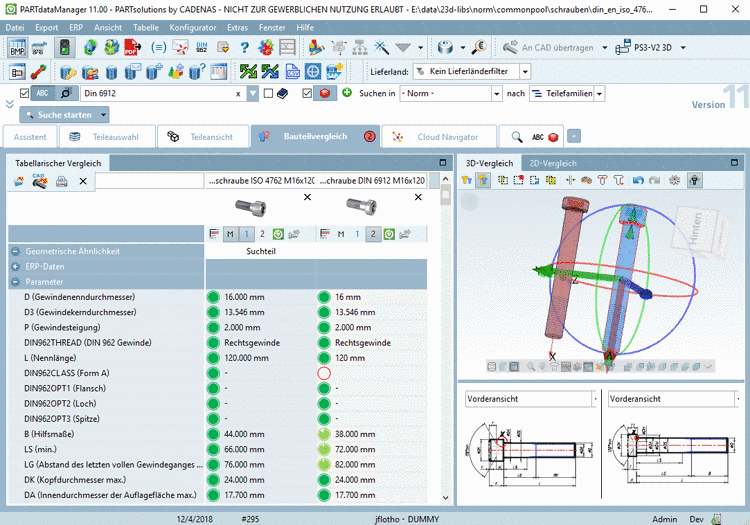

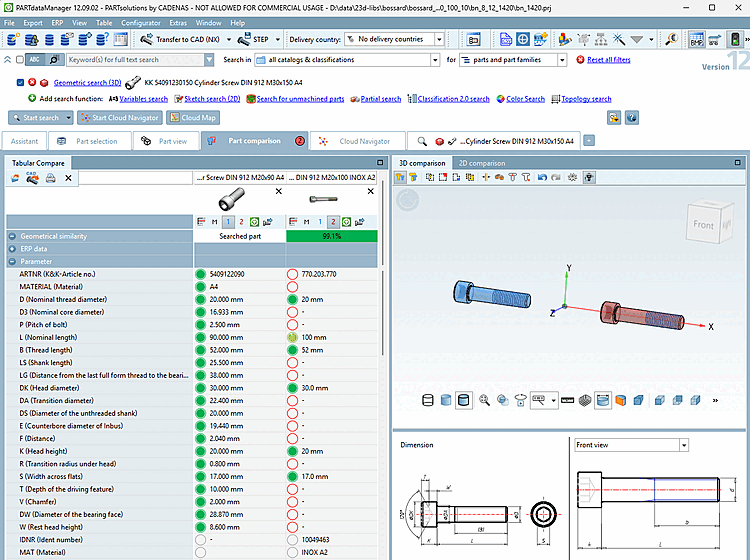

Bauteilvergleich [Part comparison]

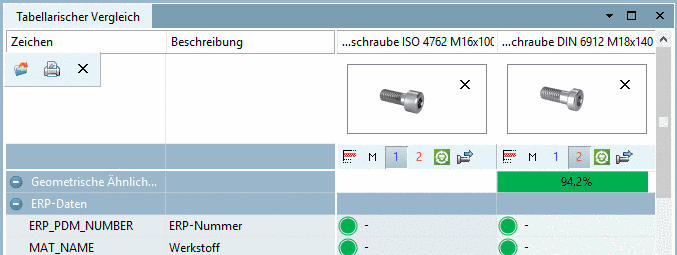

Im Bereich Auswahlzeile für selektierte Projekte [Select project line] sehen Sie die Sachmerkmalstabellen von Suchteil und zu prüfendem Teil. Wählen Sie bei beiden Teilen dieselbe Ausprägung. Detaillierte Hinweise zum Bauteilvergleich finden Sie unter Abschnitt 3.1.6.10, „ Bauteilvergleich “.

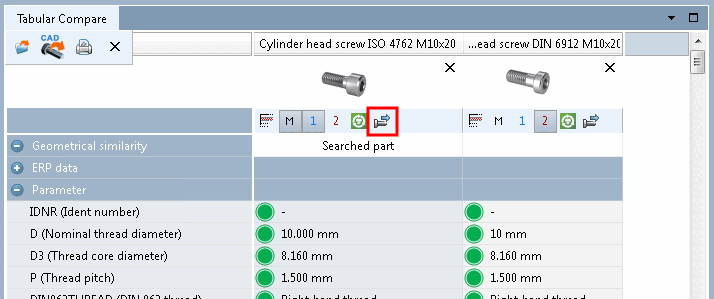

Mit Klick auf die Schaltfläche An CAD übertragen [Export to CAD] können Sie das gewünschte Bauteil direkt an Ihr CAD-System übergeben.
