Wenn Sie nicht wollen, dass für alle Bauteilausprägungen dieselben Bemaßungsansichten [Dimensioning views] herangezogen werden, können Sie im Dialogbereich Varianten [Variants] Varianten definieren.

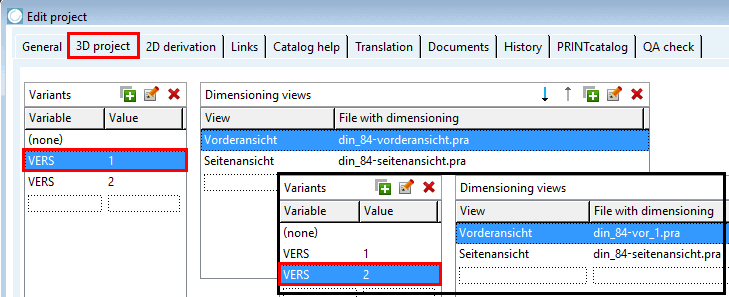

Legen Sie auf der Registerseite 3D-Projekt [3D project] im Dialogbereich Varianten [Variants] Variablen und Werte an.
Weisen Sie dann unter Bemaßungsansichten [Dimensioning views] jeder Variante die gewünschten Dateien z.B. im pra-Format zu.
Öffnen Sie in der Spalte Ansicht [View] das Listenfeld und wählen Sie einen Defaultwert (Vorderansicht [Front view] | Seitenansicht [Side view] | Draufsicht [Top view]) oder tragen Sie einen eigenen Begriff ein.
Öffnen Sie in der Spalte Datei mit Bemaßung [File with dimensioning] das Listenfeld und wählen Sie die gewünschte Datei.

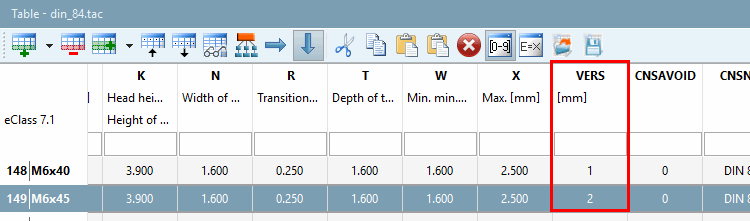

In PARTdesigner muss die benötigte Variable (hier beispielhaft "VERS") zuvor angelegt und die Tabellenwerte für die jeweiligen Zeilen gesetzt worden sein. Für die PARTdataManager-Ansicht blenden Sie die Variable am besten aus.

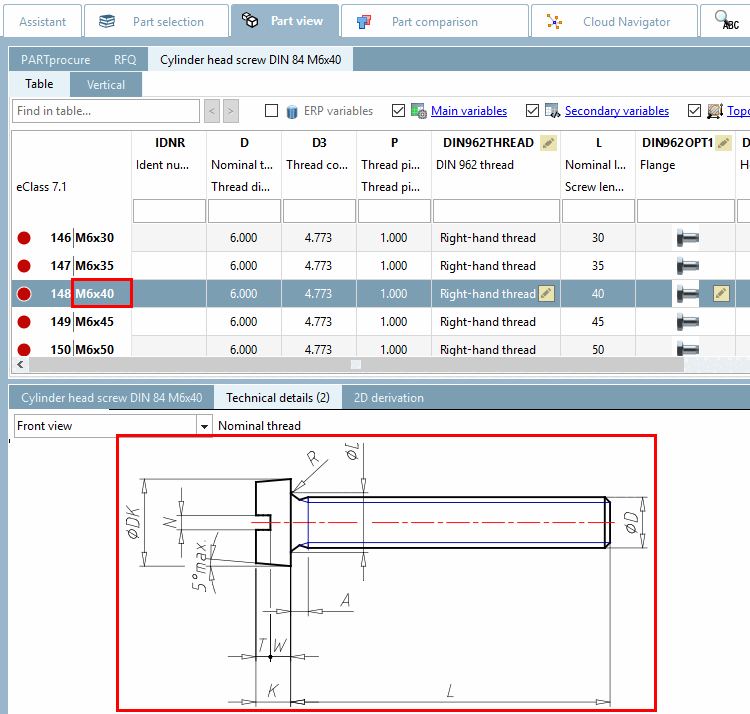

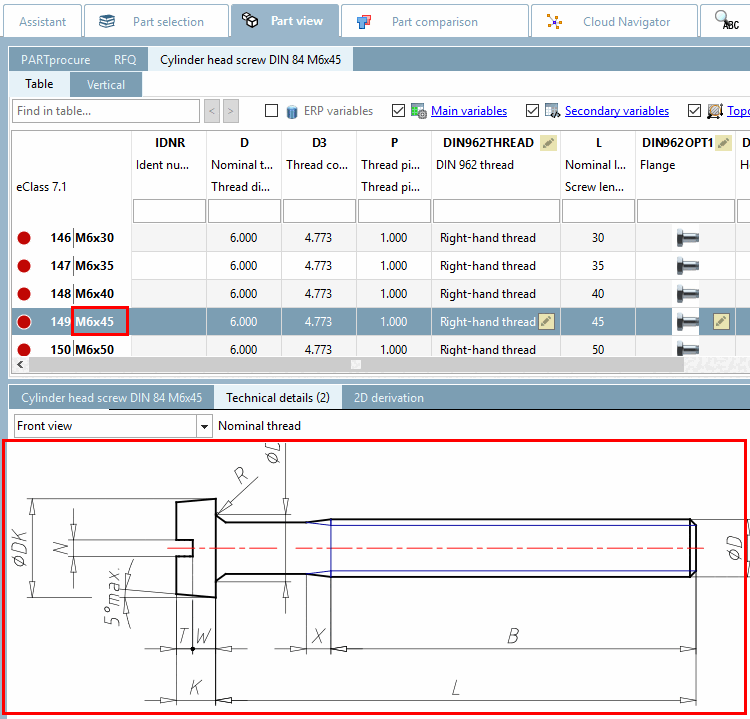

In PARTdataManager werden dann analog für jede Zeile die passenden Bemaßungsansichten angezeigt.
