Deklaration von Bemaßungsansichten

Siehe Abschnitt 5.9.4.3.3, „Beispiel: Varianten von Bemaßungsansichten“.

Korrekte Deklaration im Falle von 3D-Modellen:

Unter Varianten können Sie den Defaultwert (none) verwenden und VERS 1 anlegen, genauso gut können Sie aber auch (none) leer lassen und die Zeilen VERS 1 und VERS 2 anlegen.

Verwenden Sie für die Zuweisung des 3D-Modells einfach die Default-Zeile unter Modi "(none)".

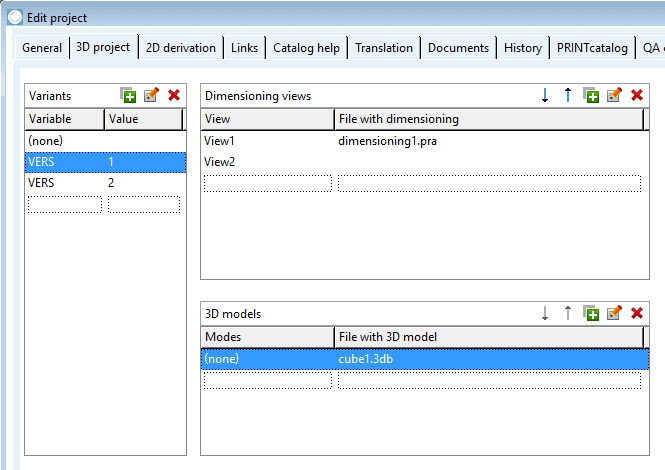

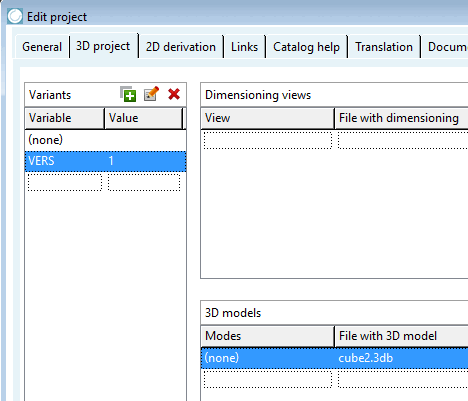

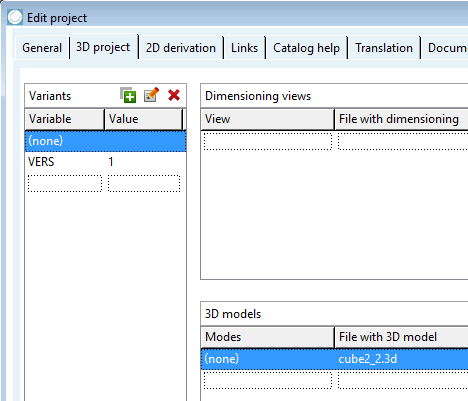

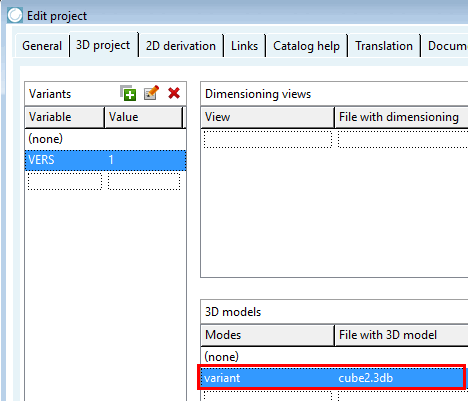

A) Verwendung der Varianten (none) und VERS=1

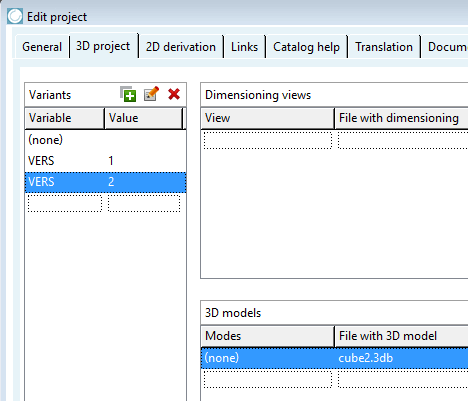

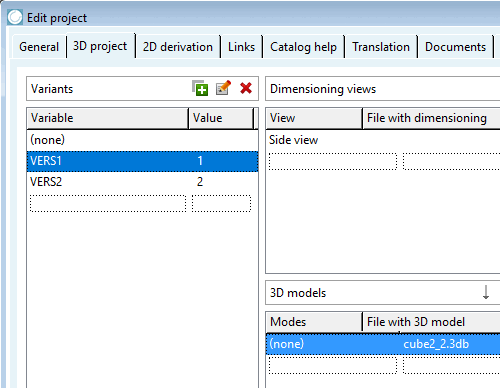

B) Verwendung der Varianten VERS=1 und VERS=2

Eine weitere korrekte Zuweisungsmöglichkeit ist es, unter 3D-Modelle -> Modi eine neue Zeile mit eigenem Begriff anzulegen (was aber gegenüber der direkten Verwendung der Zeile (none) keinen wirklichen Gewinn darstellt).

	Hinweis

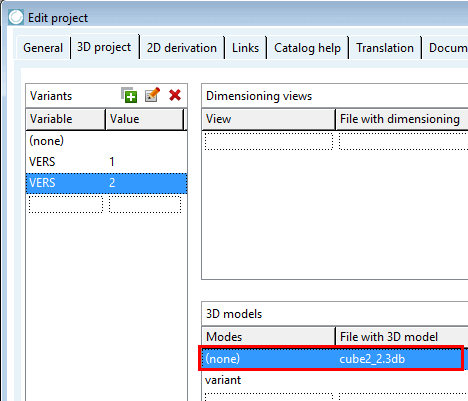

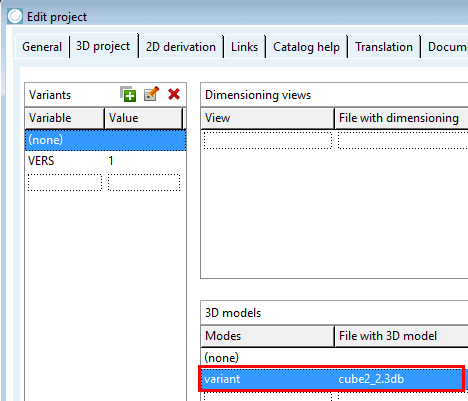

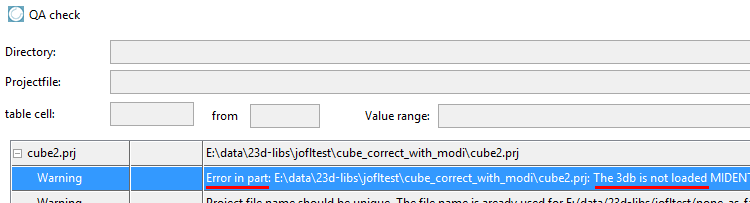

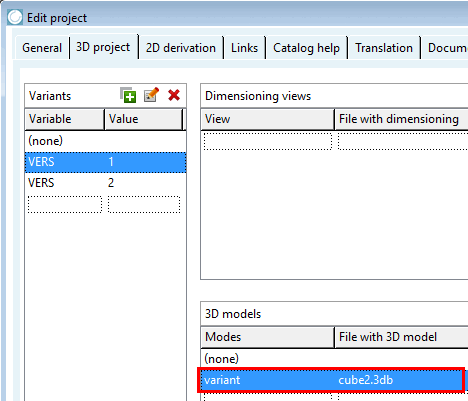

	Fehlerhaft Modellzuweisung: Einmal unter Modi "(none)" und einmal unter Modi "variant". Bei Test Meta wird eine Warnung erscheinen. Warnung - Fehler in Bauteil: <Pfad>: Die 3DB wurde nicht geladen ...

(none) fungiert auch als Fallback

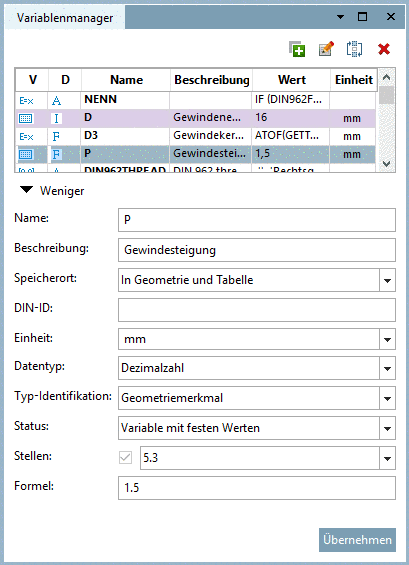

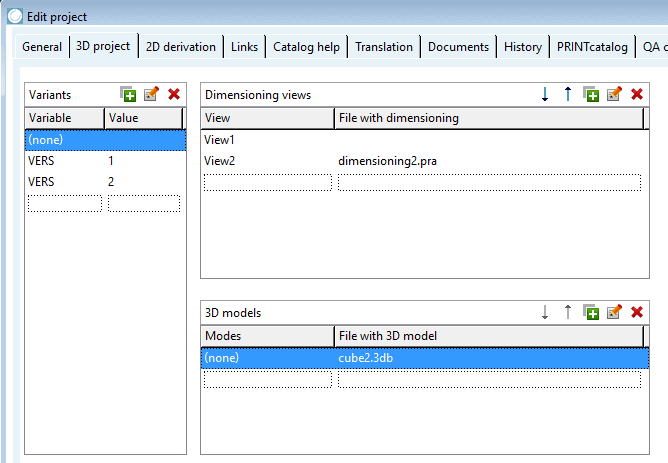

Besteht im Dialogbereich Varianten für die Variante (none) eine 3D-Modell-Zuweisung, wird diese Variante als "Fallback" verwendet für alle Fälle, in denen Varianten (im Beispiel unten "VERS=2") kein Modell zugewiesen ist.

	Hinweis
	Bis V11 SP3 erschien im TestMeta immer eine Warnung, wenn einer Variante kein 3D-Modell zugewiesen war. Ab V11 SP4 erscheint in diesem Fall keine Warnung mehr, wenn unter (none) eine "Fallback-Variante" eingetragen ist.

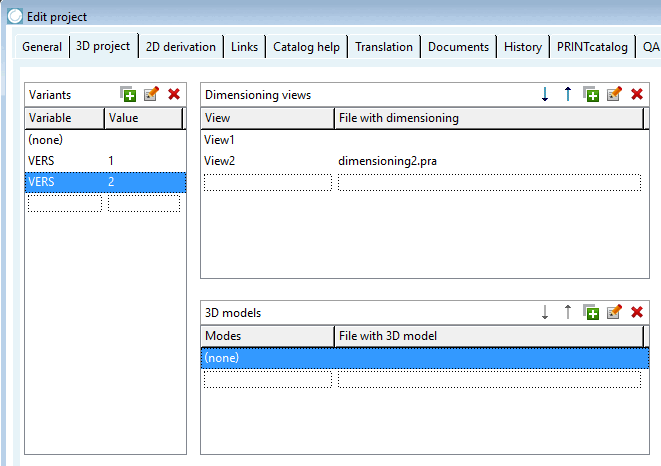

Folgende Abbildungen sollen die Zusammenhänge verdeutlichen:
