4.4.2.1.3.1. Vorgehensweise

  1. Wählen Sie das Suchteil für die partielle Suche.

    Sie können dieses auf verschiedene Weise laden:

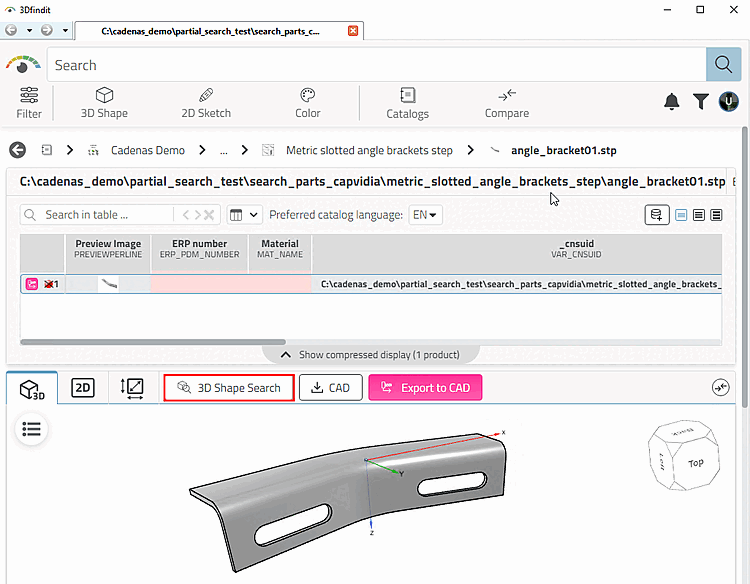

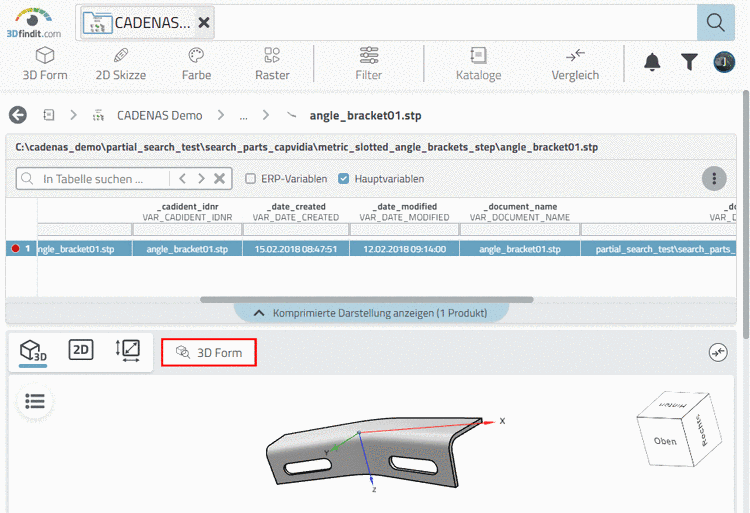

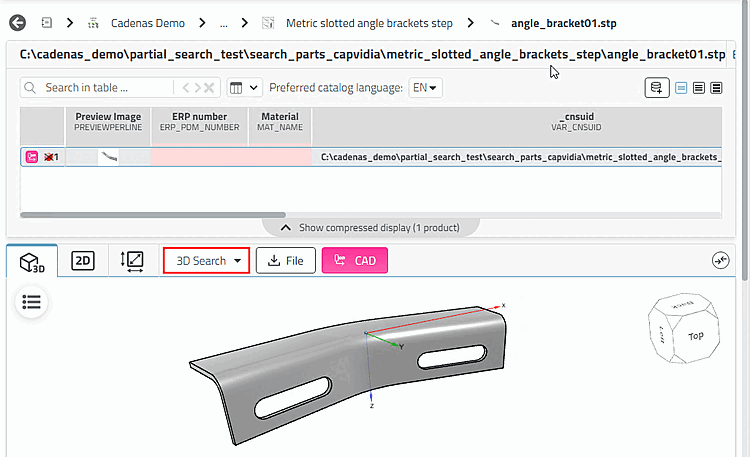

    1. Öffnen Sie ein beliebiges Teil in der 3D-Ansicht und klicken Sie auf den Button 3D Form Suche [3D Shape Search].

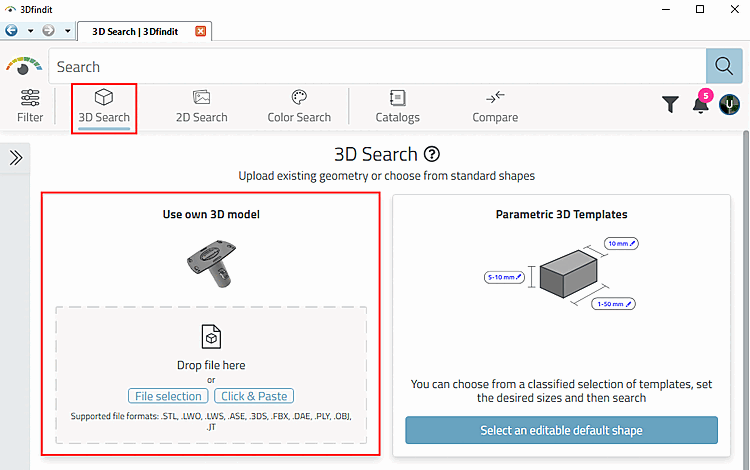

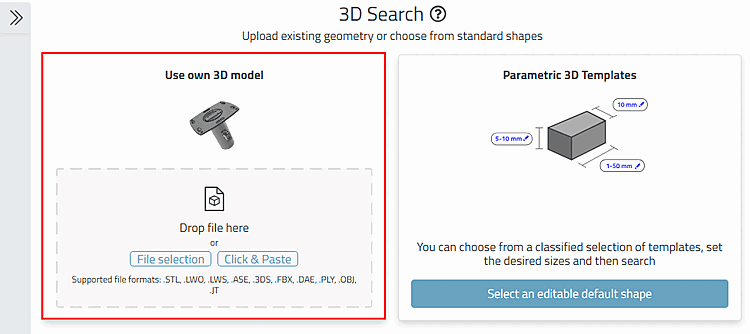

    2. Wenn Sie intial auf 3D Shape klicken, können Sie ein Modell per Drag & Drop oder per Button File selection hochladen.

    -> In jedem Fall wird das Teil im gleichnamigen Einstellungsbereich geöffnet.

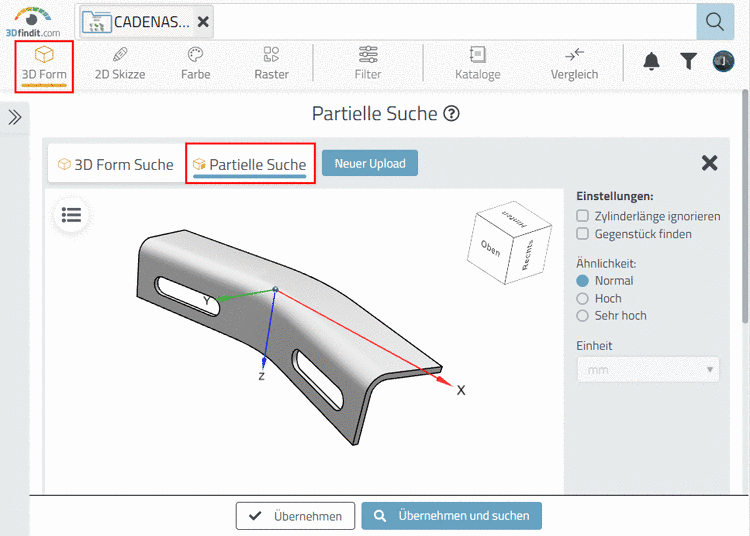

  2. Wechseln Sie auf die Registerseite Partielle Suche [Partial search].

    (Mit Klick auf Neuer Upload [New upload] könnten Sie auch hier ein Teil aus dem Dateisystem hochladen.)

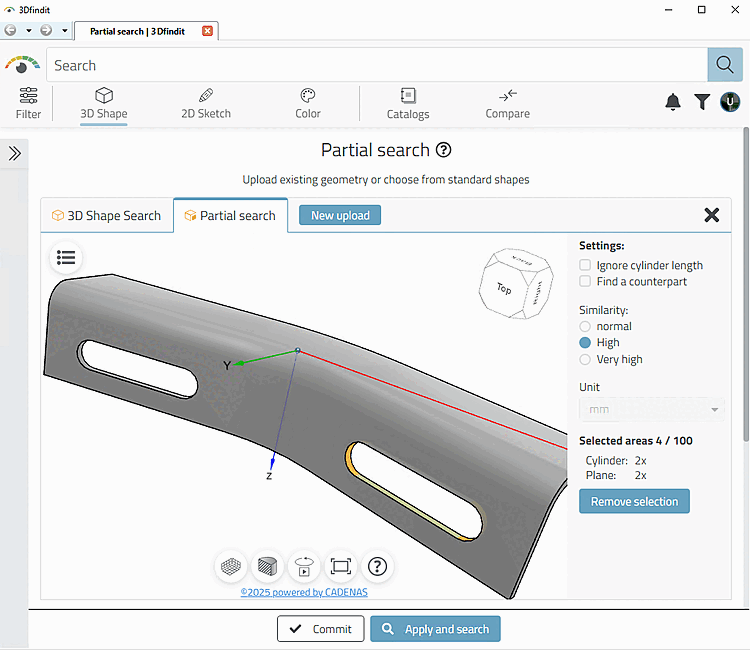

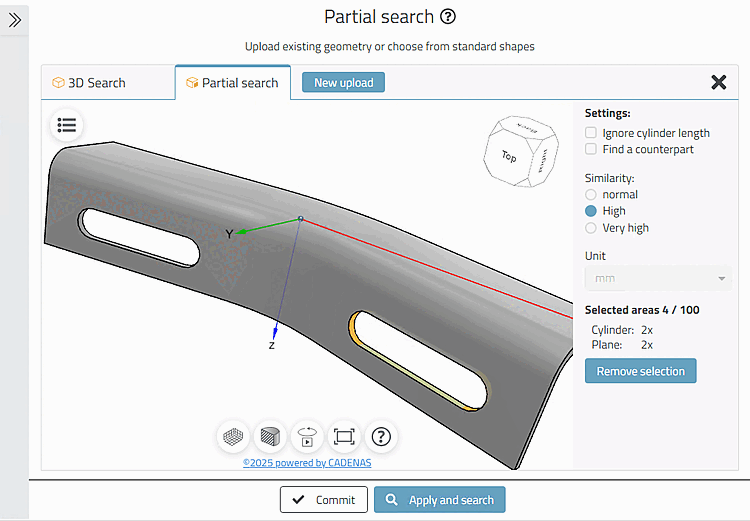

  3. Selektieren Sie ein oder mehrere Features des Teils (hier 4 Features eines Langlochs).

    Schwenken Sie das Teil evtl., um an alle Flächen heranzukommen.

  4. Klicken Sie Übernehmen und suchen [Apply and search].

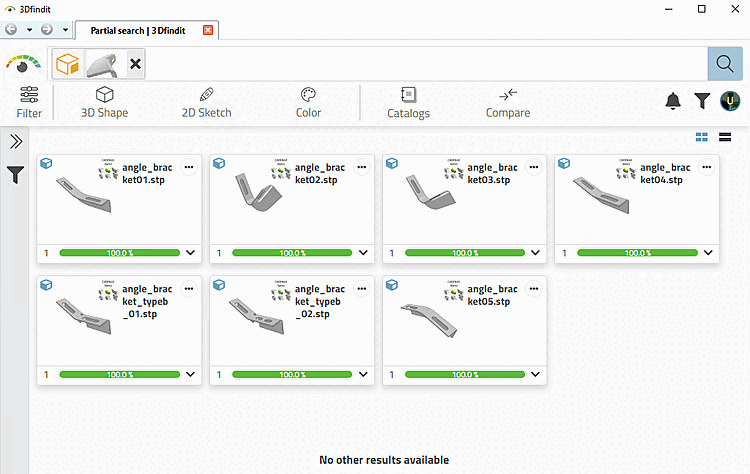

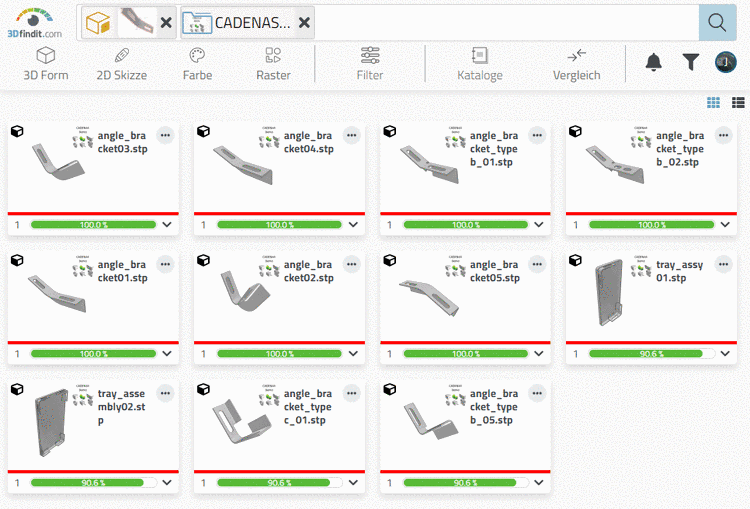

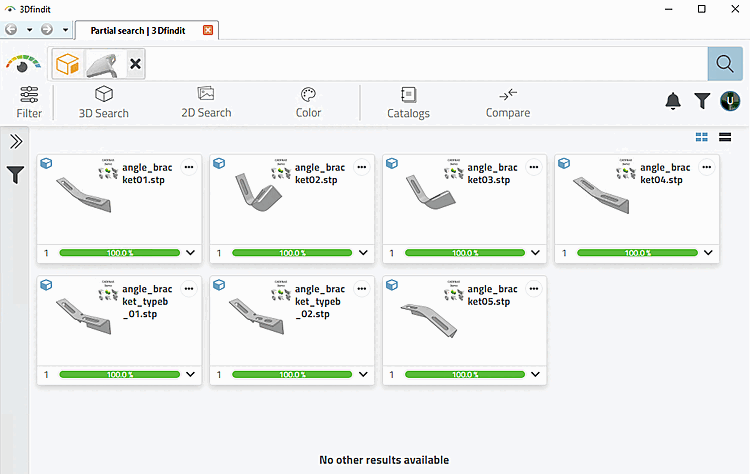

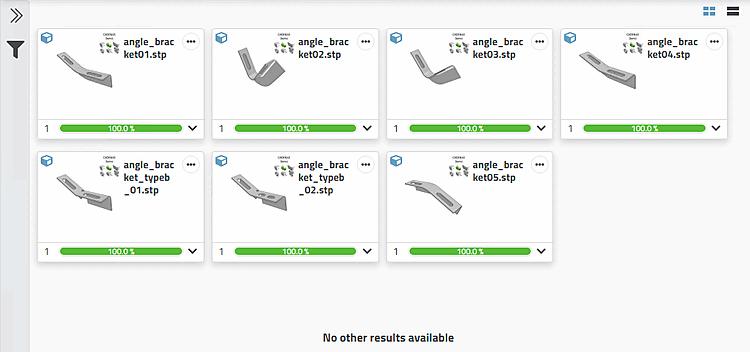

    -> Alle Teile, welche die spezifischen Features des Langlochs enthalten, werden gefunden.

  5. Klicken Sie oben in der Suchleiste auf das Icon der angezeigten Methode.

    -> Der Arbeitsbereich wird erneut geöffnet.

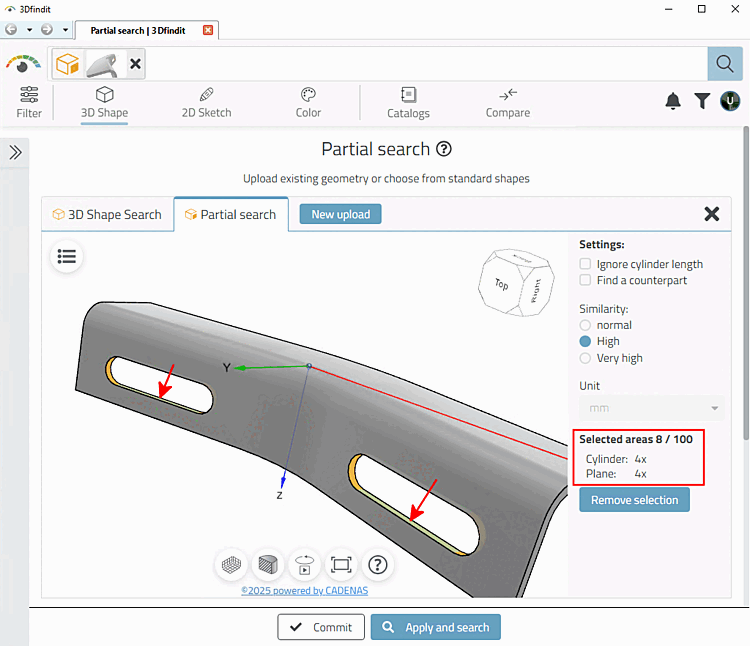

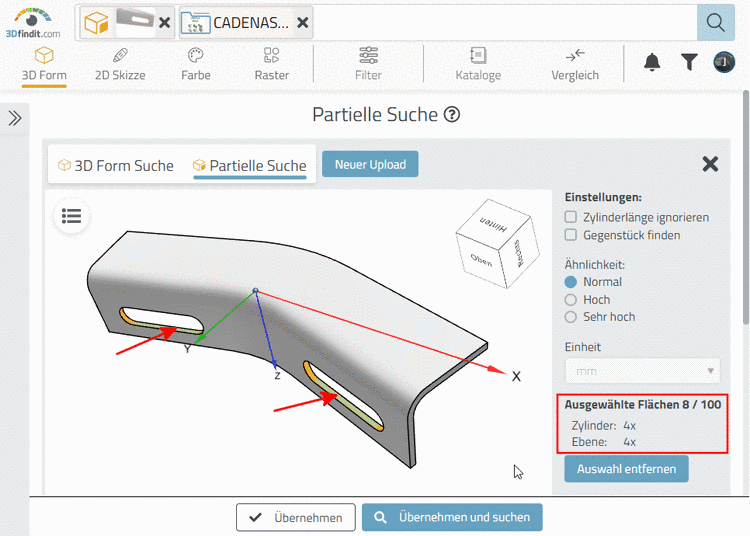

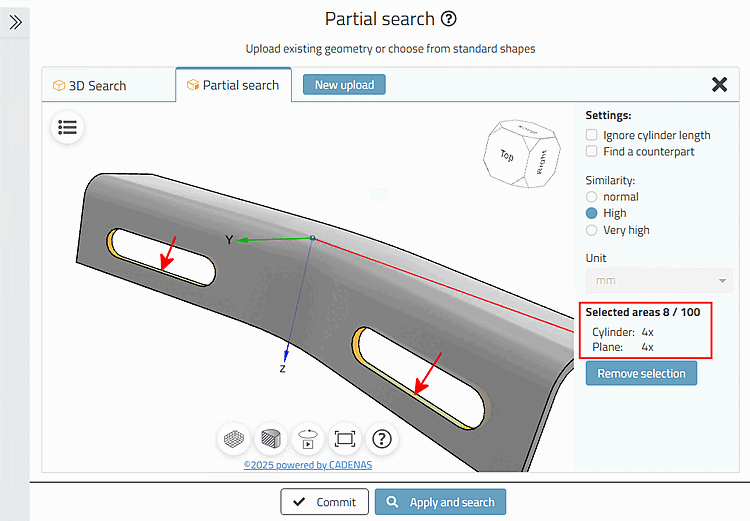

  6. Selektieren Sie zusätzlich die Features des zweiten Langlochs.

  7. Klicken Sie Übernehmen und suchen [Apply and search].

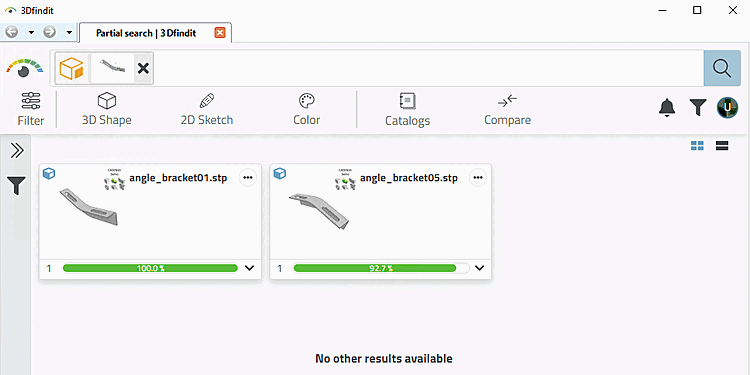

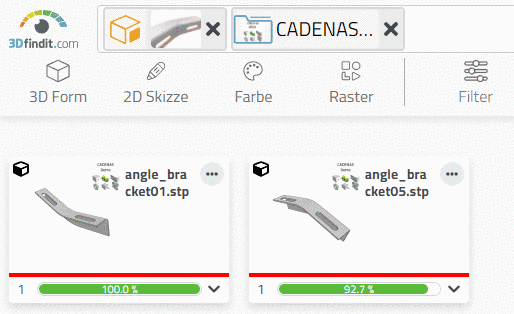

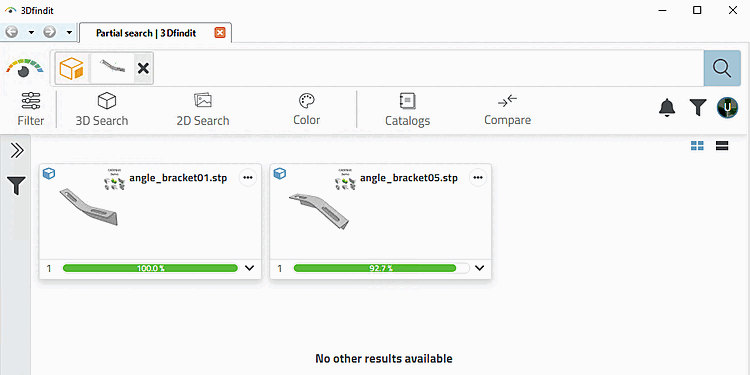

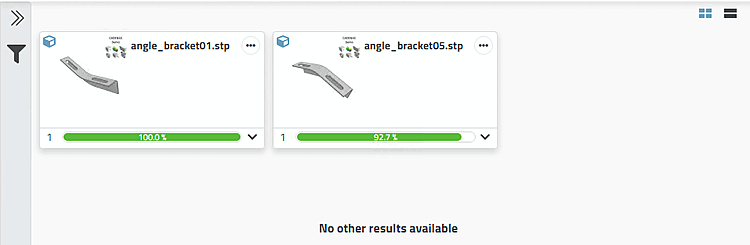

    -> Jetzt werden nur noch 2 Ergebnisteile angezeigt, da die Lage der einzelnen Features zueinander ebenfalls in die Berechnung eingeht.
