3.1.6.4.6.2. PARTdataManager: Weitere Aktionen im Dialogfenster "Geometrische Suche (3D)"

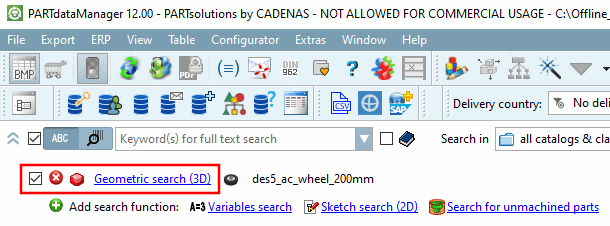

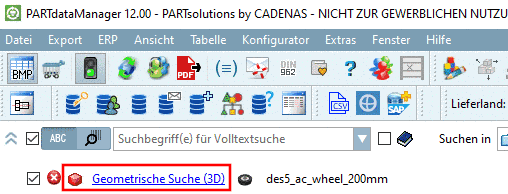

Klicken Sie in PARTdataManager auf den Link neben dem Icon Geometrische Suche (3D) [Geometric search (3D)].

-> Es öffnet sich das gleichnamige Dialogfenster.

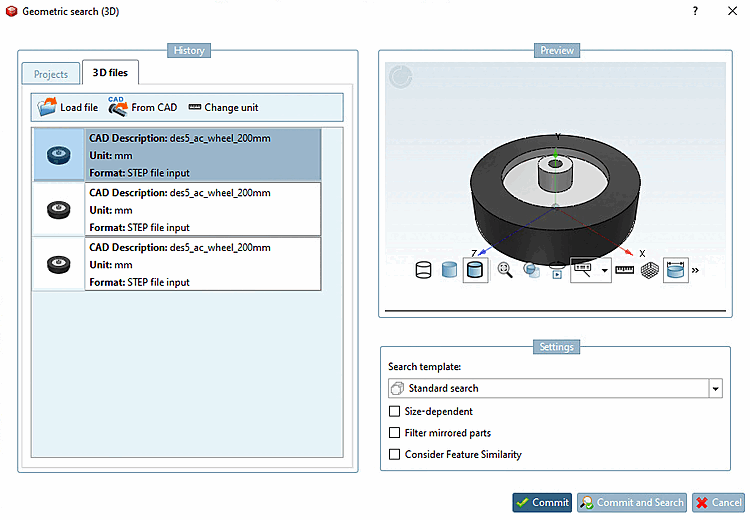

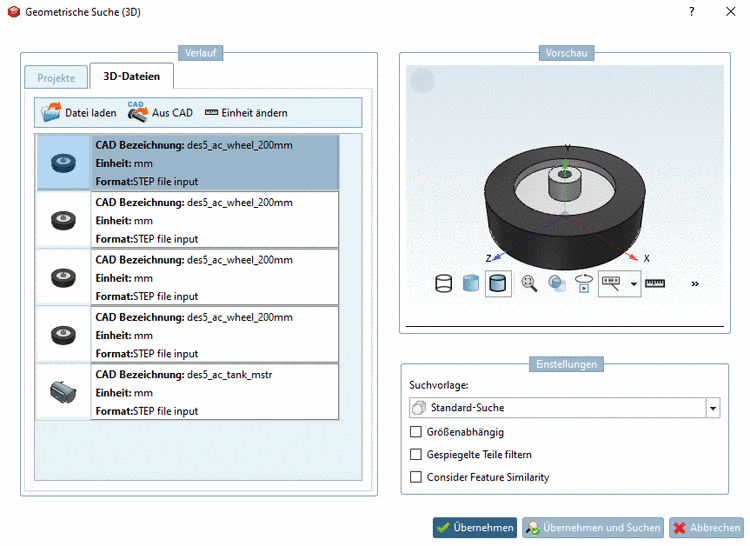

Dialogfenster "Geometrische Suche (3D) [Geometric search (3D)]"

Dialogfenster "Geometrische Suche (3D) [Geometric search (3D)]"

Sie sehen rechts unter Vorschau [Preview] das für die geometrische Suche übernommene Suchteil.

Links unter Verlauf [History], auf der Registerseite 3D-Dateien [3D files] können Sie folgende Aktionen ausführen:

  • Selektieren Sie in der Verlaufsliste ein beliebiges Bauteil. -> Diese Teil wird als Suchteil für die Geometrische Suche verwendet.

  • Datei laden [Load file]

    Mit Klick auf die Schaltfläche öffnet sich ein Explorerfenster. Wählen Sie eine beliebige Datei im Neutralformat.

    Automatisch öffnet sich danach das Dialogfenster Auswahl der Einheit [Selection of unit]. Bestimmen Sie die Einheit des Referenzteils und bestätigen Sie mit OK.

    -> Das gewählte Bauteil wird in die Liste unter Verlauf [History] aufgenommen, ist bereits selektiert und dient somit als Suchteil.

  • Aus CAD [From CAD]

    Mit Klick auf die Schaltfläche wird das aktuelle Dokument (Baugruppe oder Einzelteil) in die Liste unter Verlauf [History] aufgenommen, ist bereits selektiert und dient somit als Suchteil.

    Es wird automatisch die im Dokument gewählte Bauteileinheit übernommen.[56] Mittels Einheit ändern [Change unit] können Sie bei Bedarf die Einheit explizit bestimmen.

  • Einheit ändern [Change unit]

    Mit Klick auf die Schaltfläche öffnet sich das Dialogfenster Auswahl der Einheit [Selection of unit]. Bestimmen Sie die Einheit des Referenzteils und bestätigen Sie mit OK.

Schließen Sie die Aktion mit Klick auf eine der folgenden Schaltflächen ab:

  • Übernehmen [Commit]: Das Dialogfenster wird geschlossen.

    Starten Sie die geometrische Suche mit Klick auf die Schaltfläche Suche starten [Start search].

  • Übernehmen und Suchen [Commit and Search]: Es wird unmittelbar eine geometrische Suche ausgeführt.

  • Abbrechen [Cancel]: Das Dialogfenster wird ohne Übernahme von Änderungen geschlossen.



[56] Sollte dies auf irgendeinem Grund nicht korrekt funktionieren, wird per Default mm angenommen.
