7.6.2.6.1. Extrudieren...

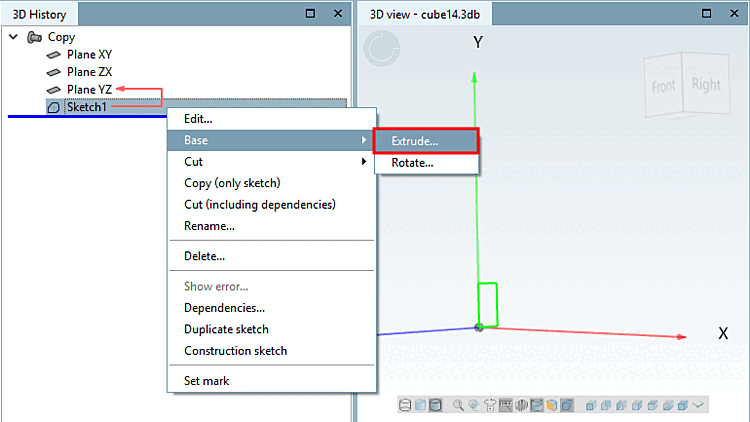

Aufruf: Festkörper [Base] -> Extrudieren... [Extrude...]

-> Der Sketch wird in der 3D-Ansicht [3D view] angezeigt

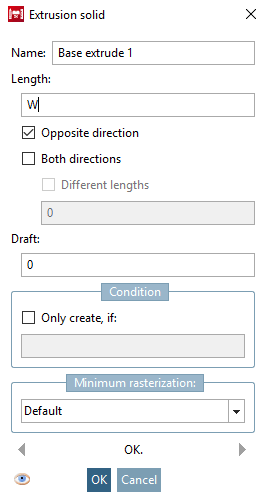

-> Der Befehl Extrudieren... [Extrude...] öffnet das Dialogfenster Extrusionskörper [Extrusion solid] .

Sobald vollständige Eingaben getätigt wurden, erscheint eine Vorschau in der 3D-Ansicht [3D view]. Änderungen werden unmittelbar angezeigt.

  • Name: Per Default erscheint "Base extrude <Nummer>". Die Zahl wird mit jeder Extrusion hochgezählt.

    [Hinweis]Hinweis

    Sie können den Namen ändern. Verwenden Sie allerdings nur ANSI-Zeichen (vereinfacht ausgedrückt: a-z, A-Z, 0-9 und Leerzeichen).

  • Im Feld Länge [Length] legen Sie das Maß der Ausdehnung des 2D-Objektes fest.

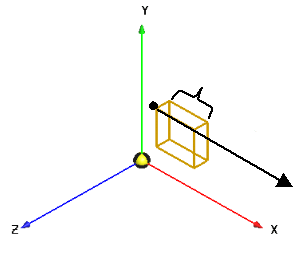

    Länge der Extrusion

    Länge der Extrusion

  • Entgegengesetzte Richtung [Opposite direction] : Die Extrusion wird in die entgegengesetzte Richtung ausgeführt.

    Beide Richtungen [Both directions] : Die Extrusion wird in beide Richtungen ausgeführt.

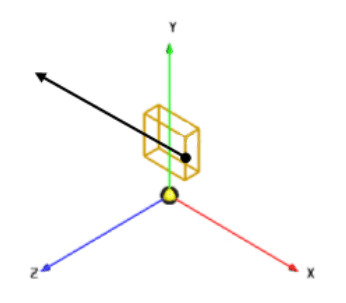

    Schwarzer Vektor = Richtung: Gegen Flächennormale [Against surface normal]

    Schwarzer Vektor = Richtung: Gegen Flächennormale [Against surface normal]

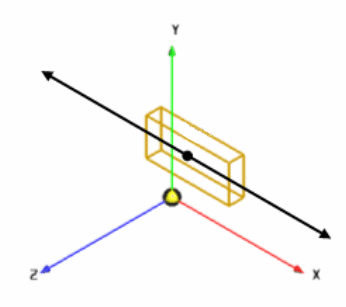

    Schwarzer Vektor = Richtung: Beide Richtungen [Both directions]

    Schwarzer Vektor = Richtung: Beide Richtungen [Both directions]

  • Verschiedene Längen [Different lengths] : Bei dieser Option wird der 2D-Sketch ebenfalls in beide Richtungen extrudiert, jedoch mit der Möglichkeit, verschiedene Extrusionslängen zu definieren.

    Die Länge entgegen der Flächennormale legen Sie im Feld unterhalb Verschiedene Längen [Different lengths] fest (hier „30“).

  • Formschräge [Draft] : Um eine Schräge vom 2D-Sketch ausgehend zu erzeugen, geben Sie im Feld Formschräge das entsprechende Winkelmaß ein.

  • Sie können Extrusionen auch jeweils an eine Bedingung [Condition] knüpfen. Mögliche Zeichen sind dabei &, |, !=, =, >, <, >= und <=.

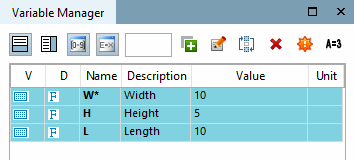

    Beispiel: Der Sketch soll nur extrudiert werden, wenn für die Variable H (Height) ein Wert größer 10 eingestellt ist.

    Konstruktionsschritte (Features), die aufgrund der Bedingung ausgeschlossen sind, werden in der 3D Historie [3D History] deaktiviert dargestellt und durch ein if-Symbol ( bei Base bei Cut) gekennzeichnet.

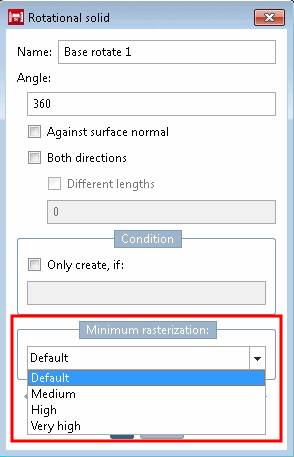

  • Minimale Aufrasterung [Minimum rasterization]:

    In einigen seltenen Situationen kann es sein, dass die Genauigkeit für die minimale Aufrasterung innerhalb eines Teils für ein bestimmtes Feature erhöht werden muss, um eine bestimmte Geometrie erstellen zu können. Hierzu finden Sie unter Festkörper [Base], Schnitt [Cut] und Sweep diese Einstellungsoption.

    Beispiel:

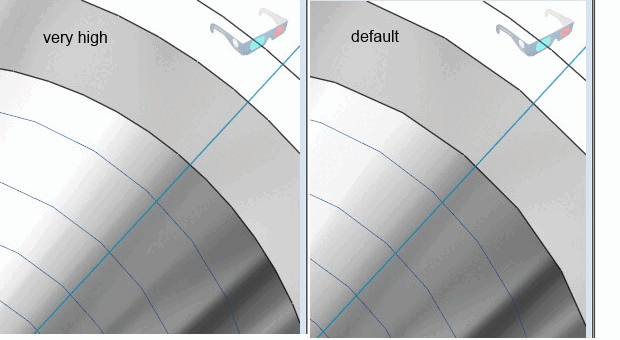

    Links Darstellung mit "Sehr hoch", rechts mit "Standard"

    Links Darstellung mit "Sehr hoch", rechts mit "Standard"

Nachdem Sie das Kontextmenü Extrusionskörper [Extrusion solid] über OK verlassen haben, sehen Sie in der 3D Historie [3D History] ein neues Feature namens Base extrude 1.

In der 3D-Ansicht [3D view] erscheint der Sketch als Vollkörper.
