1.2.5.2.1. Beispiel 1: Import Pfad mittels “pdmProxyPdmDocumentI“ setzen

Ein kleines Beispiel für das Setzen des Import-Pfades eines Items (mit Verwendung von pdmProxyPdmDocumentI).

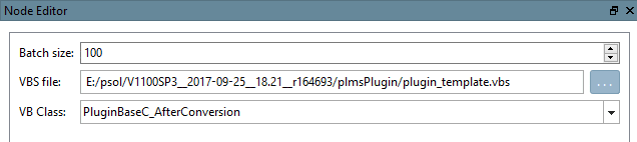

Erstellen Sie einen VBS filter node direkt nach dem Konvertierungsservice (also bevor der Konverter gelaufen ist). Setzen Sie VBS file (plugin_template.vbs) und VB Class (_AfterConversion).

VBS filter node

Knoteneditor [Node Editor]

Öffnen Sie das VBS-Skript.

Gehen Sie zur Funktion „AfterConversion“.

Fügen Sie folgende Code-Zeilen ein:

dim docProp = item.GetPropertiesObject()
dim pathProp = Application.GetObject("pdmProxies.ObjectFactory").createPdmProxiesObject
 ("pdmProxyPropertyObjectC", "Testpath/test")
pathProp.setType("STRING")
docProp.setProperty("path",pathProp)

Erläuterungen:

Get the root properties object (Return value pdmProxyAttributeContainerC)
```
dim docProp = item.GetPropertiesObject()
```

Create new pdmProxyPropertyObjectC & setValue and Type

dim pathProp = Application.GetObject("pdmProxies.ObjectFactory").
 createPdmProxiesObject("pdmProxyPropertyObjectC", "Testpath/test")

pathProp.setType("STRING")

Add pdmProxyPropertyObjectC to pdmProxyAttributeContainerC
```
docProp.setProperty("path",pathProp)
```

Die converter.vbs (ausgeführt während AttributeMapper) konvertiert den Attribut-Pfad in eine Klassifikation des Produkts.

In Klassifikation:

   "Name": "path",
   "Group": "document",
   "Value": {
                  "Text": "Testpath/test"
   },
                  "Id": "path"
   },

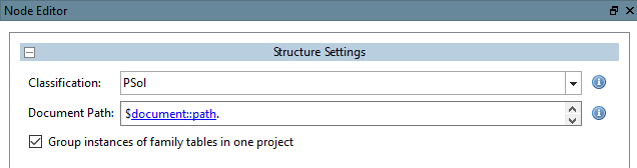

Bearbeiten Sie den Structure Node in PARTdataCenter

Dokumentpfad [Document Path]: $document::path.
(Group: document; Name: path --> siehe Classification PARTdataCenter)

Zusätzliche Information

Abhängig von der im Code verwendeten Funktion, muss die geeignete Gruppe im Structure Node gewählt werden.

Beispiel aus Skript:

dim docProp = item.GetPropertiesObject() -->

Mapping von Funktionen auf Gruppen:

GetPropertiesObject()	--> document
GetFileProperties()	--> file
GetCadAttributes()	--> cad
GetCadDimensions()	--> dimension
GetPdmAttributes()	--> pdm
GetCustomAttributes()	--> custom
