Erstellen Sie mit geringstem Aufwand einen Katalog für PARTsolutions und 3Dfindit.

Quick&Simple

Beim Export ans CAD-System werden „Nicht-parametrische-Modelle“ mit allen Metainformationen aus der Sachmerkmalstabelle übergeben.

Folgende CAD-Systeme stehen für Quick&Simple-Kataloge zur Verfügung:

Im PARTdataManager stehen alle Suchmethoden wie Volltextsuche [Full-text search], Variablensuche [Variables search], Geometrische Suche (3D) [Geometric search (3D)] (siehe Lizenzinfo), Skizzensuche (2D) [Sketch search (2D)], Topologiesuche [Topology search] und Farbsuche [Color Search] wie gewohnt zur Verfügung.

Was wird für die Katalogerstellung benötigt?

Im einfachsten Fall wird die Katalogstruktur (Windows-Explorer-Verzeichnisstruktur) mit darin enthaltenen Bauteilen = Dokumenten im STEP-Format benötigt.

	Hinweis
	Beachten Sie beim Erzeugen von STEP-Dateien (in Präprozessen) korrekte Einstellungen. Für Creo Parametric finden Sie spezielle Hinweise unter Abschnitt 2.3.8.6, „Konvertierungen aus Creo ins "STEP" Format“ in PARTsolutions Administration - Handbuch.

Optional kann für jedes Teil aus einer von Seiten des Kunden mitgelieferten CSV-Datei die Sachmerkmalstabelle mit beliebig vielen Spalten (Variablen) erstellt werden.

Außerdem können optional eigene Vorschaubilder im PNG-Format für Katalog, Produktgruppen, Produktfamilien und Projekte eingebunden oder auch automatisch erstellt werden.

	Hinweis
	Struktur + STEP-Dateien (für das Dokument selbst und die 3D-Ansicht) + CSV-Dateien (für Tabelle) + PNG-Dateien (für Vorschaubilder)

Wie sieht das Ergebnis im PARTdataManager und in PARTcommunity aus?

PARTdataManager Teileauswahl: Der Quick&Simple-Katalog (Neutral-Katalog) und die einzelnen Teile sind mit einem entsprechenden Icon gekennzeichnet.

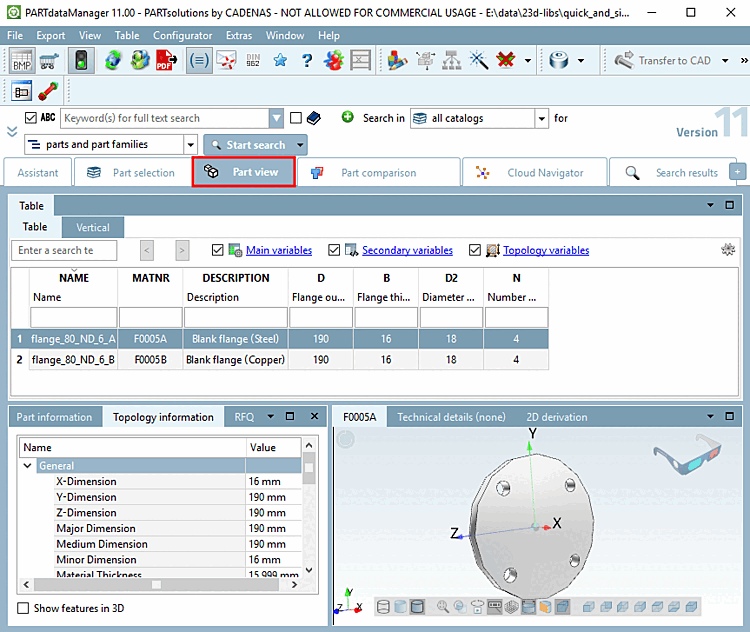

PARTdataManager Teileansicht

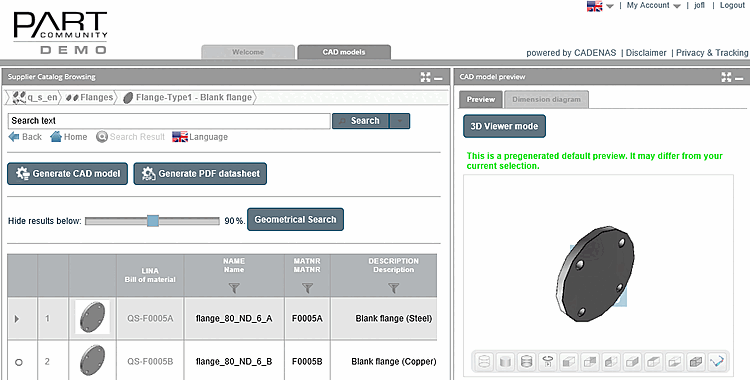

PARTcommunity Teileansicht

Im Folgenden wird erläutert, in welchen Schritten Sie zu Ihrem Quick&Simple-Katalog gelangen:

	Hinweis
	Alle Abbildungen basieren auf einem Beispiel, welches Sie in Ihrer Installation unter $CADENAS/training/quick_and_simple finden. Um das Beispiel selbst nachzuvollziehen, kopieren Sie das Verzeichnis an eine beliebige Stelle auf Ihrem Rechner.
