3.2.5.1. Arbeiten mit Drag & Drop

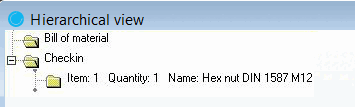

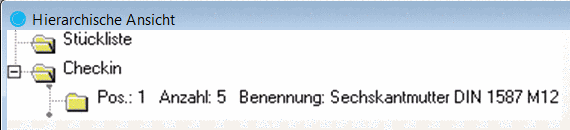

Teil befindet sich im Ordner Checkin [Check-in].

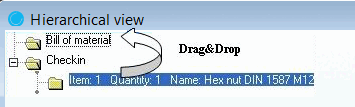

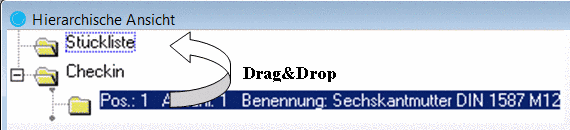

Markieren Sie das Teil mit Mauspfeil und ziehen Sie es bei gedrückter Maustaste (links) in den Ordner Stückliste [Bill of material].

Sobald um den Ordner Stückliste [Bill of material] ein Rahmen (blau) erscheint, lösen Sie die Maustaste.

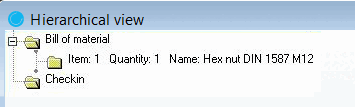

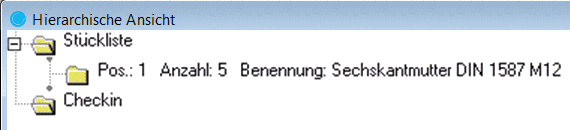

--> Das Teil ist als Unterordner der Stückliste [Bill of material] abgelegt.

Innerhalb eines Ordners lassen sich ebenfalls Hierarchien festlegen. D.h., Sie können die Reihenfolge [Sequence] der abgelegten Teile (Ordner) ändern oder für jeden Ordner weitere Unterverzeichnisse schaffen.

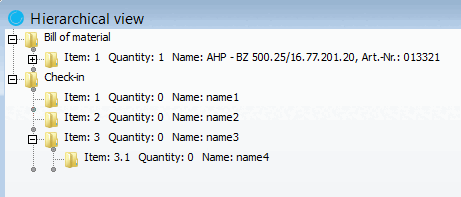

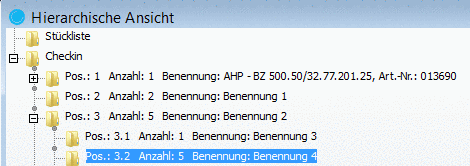

Mit Drag & Drop gezogene Teile (Ordner) können entweder in den Hauptordnern (Checkin [Check-in] bzw. Stückliste [Bill of material]) oder bei Einfügepunkten als Unterverzeichnisse abgelegt werden - z.B. Pos.3.1 für innerhalb des Ordners Pos.: 3.

[Hinweis]Hinweis

Nur selbst hinzugefügte Teile und Assemblies können Unterverzeichnisse enthalten!

Einzelteile [Single parts], z.B. aus dem PARTdataManager lassen sich nicht in Unterordner aufgespalten.
