3.1.6.10.2. Tabellarischer Vergleich

Der Tabellarischer Vergleich [Tabular Compare] zeigt Informationen zu ERP-Daten, Daten der Sachmerkmalstabelle, topologischen Informationen und Klassifikationsdaten.

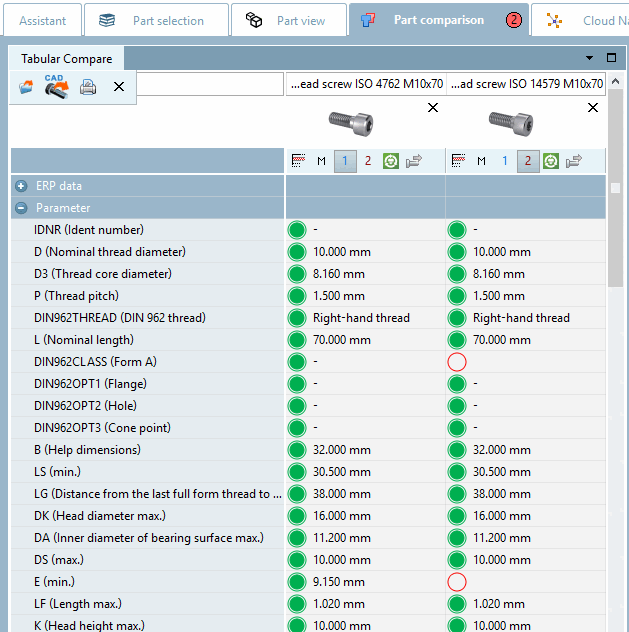

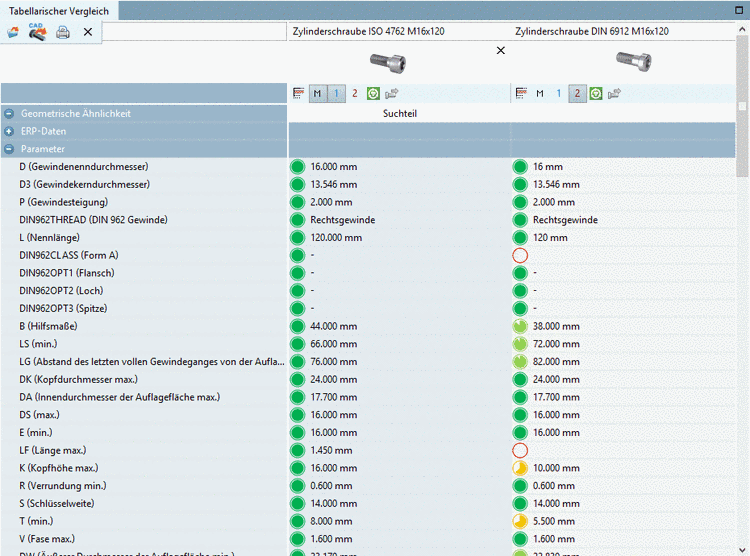

Dialogbereich "Tabellarischer Vergleich [Tabular Compare]"

Dialogbereich "Tabellarischer Vergleich [Tabular Compare]"

  • Geometrische Ähnlichkeit [Geometrical similarity] (sofern zuvor eine Geometrische Suche (3D) [Geometric search (3D)] durchgeführt wurde)

  • ERP-Daten [ERP data] (sofern vorhanden)

  • Parameter

  • Topologie [Topology] (angezeigt werden jeweils die für die Vergleichsteile relevanten Eigenschaften)

    • Allgemein [General]

    • Zylinder [Cylinder]

    • Kegel [Cone]

    • Torus

    • Benachbarte Ebenen [Adjacent Planes]

    • Parallele Ebenen [Opposite Planes]

    • Loch [Hole]

    • Verlängerter Zylinder [Elongated Cylinder]

    • Rechtecksloch [Rectangular Slot]

    • Kreismuster [Circular Pattern]

    • Lineares Muster [Linear Pattern]

    • Langlochmuster [Slot pattern]

    • Rechtecksloch-Muster [Rectangular Slot Pattern]

    [Hinweis]Hinweis

    Die Qualität der Topologie-Informationen/Features ist abhängig von verschiedenen Faktoren. Siehe hierzu weiter unten.

  • Klassifikations-Daten (angezeigt werden alle installierten Klassifikationen)

    • CNS

    • PCon

    • Standards

    • eClass

    • etc.

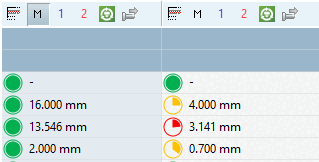

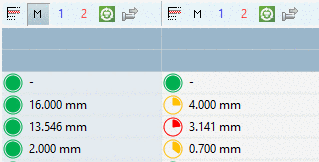

Die Kuchendiagramme spiegeln die prozentuale Ähnlichkeit der Werte wider.

0% bis 25%Rot
25% bis 50%Orange
50% bis 75%Gelb
75% bis 99%Hellgrün
100%Grün

Farbige Markierung der gesuchten topologischen Parameter

Um die jeweils wichtigen topologischen Merkmale gut im Blick zu haben, werden diese farblich markiert.

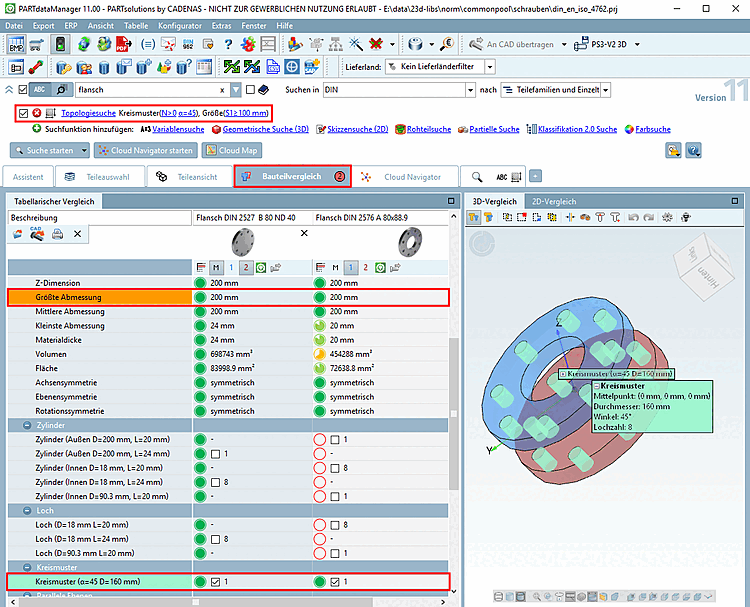

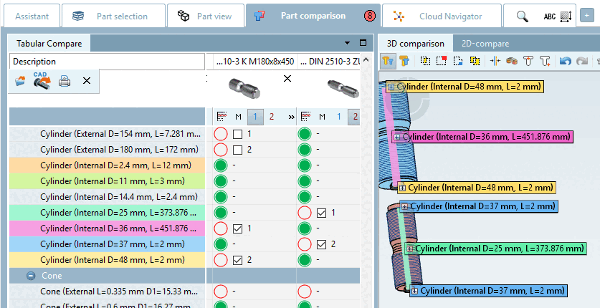

Topologische Parameter im "Bauteilvergleich [Part comparison]"

Topologische Parameter im "Bauteilvergleich [Part comparison]"

  • Explizit gesuchte topologische Merkmale werden farbig markiert.

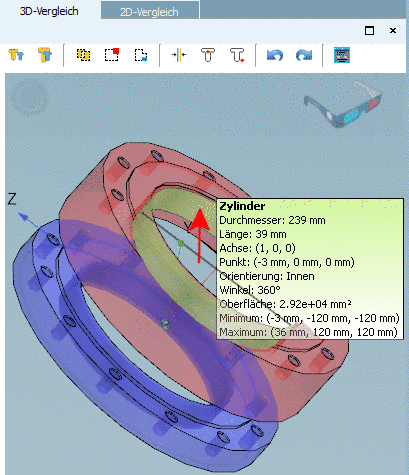

  • Diejenigen topologischen Merkmale, welche sich in der 3D-Ansicht [3D view] markieren lassen (beispielsweise Kreismuster [Circular Pattern], Innenzylinder [Inner Cylinders], Außenzylinder [Outer Cylinders]), zeigen in der Auflistung unter Tabellarischer Vergleich [Tabular Compare] ein Auswahlkästchen.

    Wenn Sie ein Auswahlkästchen aktivieren, wird der entsprechende Parameter unter Tabellarischer Vergleich [Tabular Compare] und im 3D-Vergleich [3D comparison] farbig gekennzeichnet. Unterschiedliche Features bekommen unterschiedliche Farben (egal ob sie automatisch oder manuell markiert wurden).

Icons

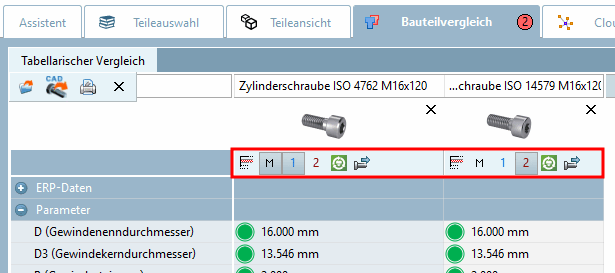

Im Spaltenkopf finden Sie folgende Icons:

Projektzeile auswählen [Select project line] (siehe identischer Kontextmenübefehl) -> Die Tabelle wird geöffnet.

Verwenden Sie die Funktion, um die zu vergleichenden Bauteile in der Größe aufeinander abzustimmen.

Als Master auswählen [Select as master]: Die betreffende Spalte wird mit grüner Hintergrundfarbe dargestellt.

Das erste in den Bauteilvergleich übergebene Teil wird automatisch Master. Sie können mit Klick auf das Icon jedes beliebige Teil zum Master machen.

Der Master zeigt bei allen Variablen dunkelgrün (100%). Die Kuchendiagramme der übrigen Teile beziehen sich auf den Master.

Als 1. Projekt laden [Load as first project] (in den 3D-, 2D-Vergleich)

Als 2. Projekt laden [Load as second project] (in den 3D-, 2D-Vergleich)

Aktuelle Zeile in PARTdataManager öffnen [Open selected line in PARTdataManager]

Öffnen Sie zuvor mittels Projektzeile auswählen [Select project line] die Tabelle und selektieren Sie dort die gewünschte Zeile.

An CAD übertragen [Export to CAD]:

Spezifizieren Sie evtl. zuvor mit Klick auf Projektzeile auswählen [Select project line] die gewünschte Zeile.

Geometrische Ähnlichkeit

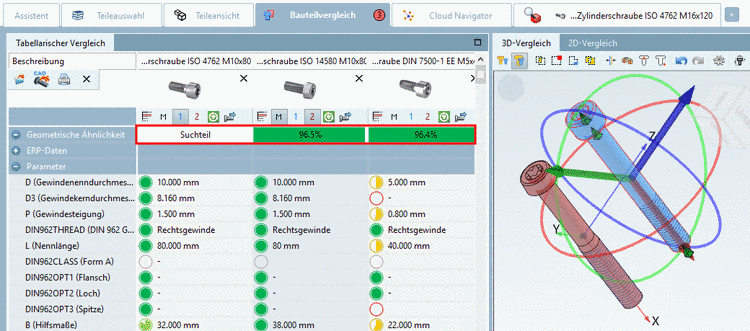

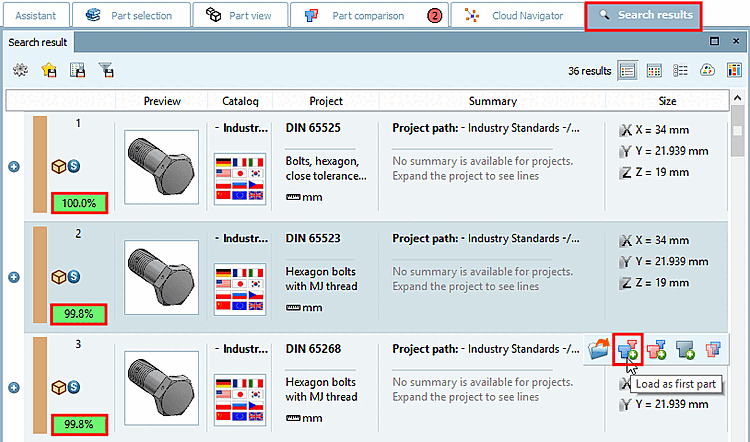

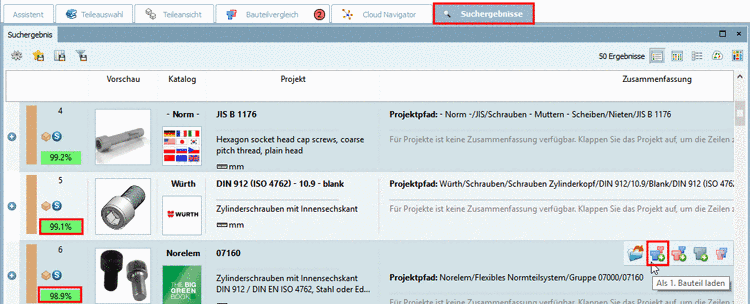

Bei Bauteilen, die über Geometrische Suche (3D) [Geometric search (3D)] gefunden und in den Bauteilvergleich [Part comparison] übernommen werden, wird dort im Dialogbereich Tabellarischer Vergleich [Tabular Compare] die geometrische Ähnlichkeit ebenfalls übernommen und angezeigt.[76]

Kontextmenü

Aufruf: Rechtsklick irgendwo in der gewünschten Spalte.

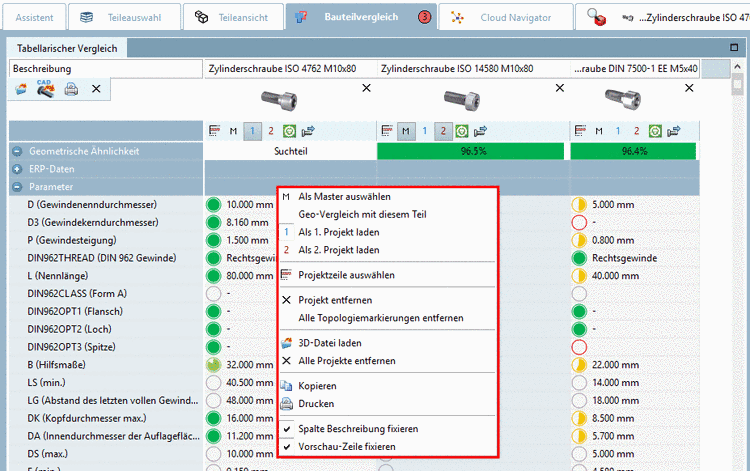

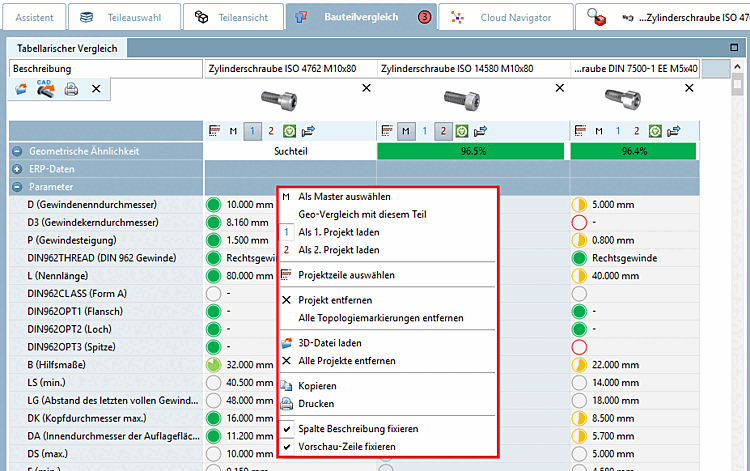

Tabellarischer Vergleich [Tabular Compare] - Kontextmenübefehle

Tabellarischer Vergleich [Tabular Compare] - Kontextmenübefehle

Im Kontextmenü stehen folgende Befehle zur Verfügung:

  • Als Master auswählen [Select as master] [vergleiche oben Icon ]

    Die betreffende Spalte wird mit grüner Hintergrundfarbe dargestellt

  • Geo-Vergleich mit diesem Teil [Geometrical comparison to this part]:

    Ausgangssituation: Die angezeigten Prozentwerte der geometrischen Ähnlichkeit können durch zuvor ausgeführte Prozesse berechnet worden sein oder es waren noch keine geometrischen Ähnlichkeiten berechnet worden.

    Unabhängig davon können Sie diese für jedes Teil im Bauteilvergleich neu berechnen.

    Rufen Sie hierzu den Kontextmenübefehl Geo-Vergleich mit diesem Teil [Geometrical comparison to this part] auf dem gewünschten Teil auf. Das Suchteil (100%) wird als solches gekennzeichnet.

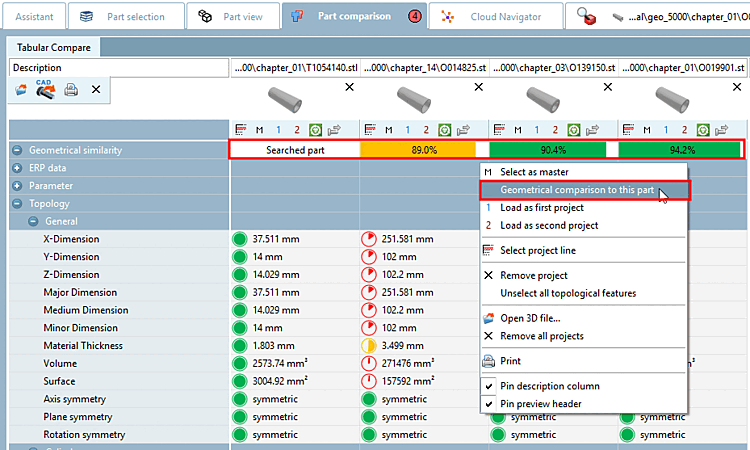

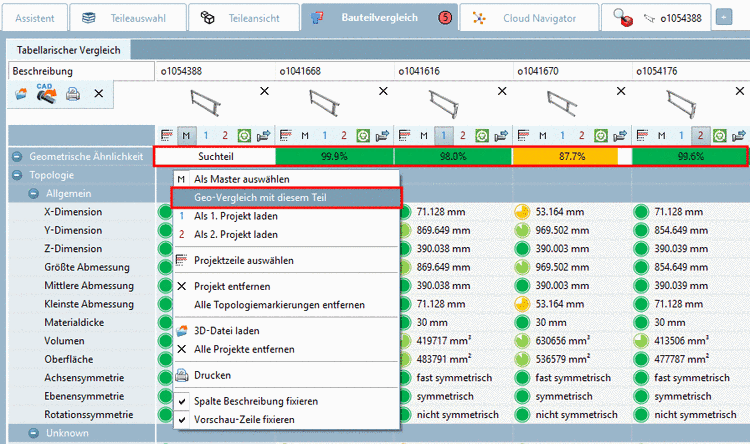

    Geo-Vergleich mit diesem Teil [Geometrical comparison to this part]

    Geo-Vergleich mit diesem Teil [Geometrical comparison to this part]

  • Als 1. Projekt laden [Load as first project] (in den 3D-, 2D-Vergleich) [vergleiche oben Icon ]

  • Als 2. Projekt laden [Load as second project] (in den 3D-, 2D-Vergleich) [vergleiche oben Icon ]

  • Projektzeile auswählen [Select project line] [vergleiche oben Icon ]

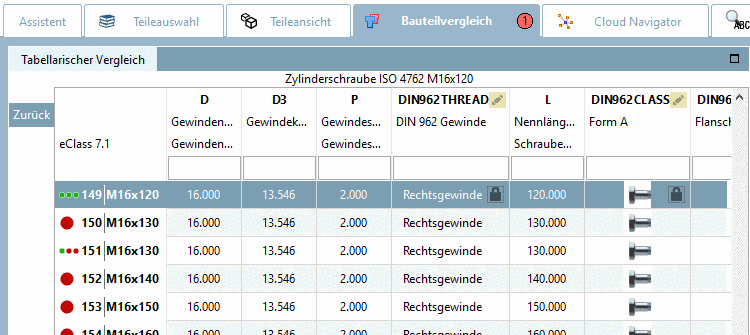

    Wechselt in die Zeilenansicht (siehe folgende Abb.)

    Mit Klick auf Zurück [Back] wechselt die Ansicht in den Ausgangszustand.

    Für einen sinnvollen 3D-Vergleich ändern Sie hier die Ausprägung so, dass die Vergleichsteile in etwa dieselbe Dimension aufweisen.

  • Projekt entfernen [Remove project]

    Entfernt das angewählte Projekt aus dem Abschnitt "Tabellarischer Vergleich [Tabular Compare]".

  • Alle Topologiemarkierungen entfernen [Unselect all topological features]

    (Topologiemarkierungen werden entsprechend der gesetzten Suchparameter gesetzt.)

    -> Es werden die farbigen Markierungen in Tabellarischer Vergleich [Tabular Compare] (siehe Abb. „ Tabellarischer Vergleich [Tabular Compare] - Kontextmenübefehle“) und die Label in der 3D-Ansicht [3D view] entfernt.

  • 3D-Datei laden [Open 3D file...]

    Laden Sie eine beliebige native Datei (spezifische CAD-Datei oder Neutralformat) in den Vergleichen [Compare]-Dialog.

    [Hinweis]Hinweis

    Voraussetzung: Das CAD-System muss gestartet sein.

    Dieselbe Funktion steht auch über die Schaltfläche 3D-Datei laden [Open 3D file...] zur Verfügung. Eine Beschreibung finden Sie weiter unten.

  • Alle Projekte entfernen [Remove all projects]

    Entfernt alle Projekte aus dem Abschnitt "Tabellarischer Vergleich [Tabular Compare]".

  • Kopieren [Copy] (wird nur über Tabellenzellen angezeigt)

    Rufen Sie das Kontextmenü über der gewünschten Tabellenzelle auf und wählen Sie den Befehl Kopieren [Copy].

    Sie können nun den Zelleninhalt in einem Texteditor einfügen.

  • Drucken [Print]

    Druckt die komplette Tabelle aus.

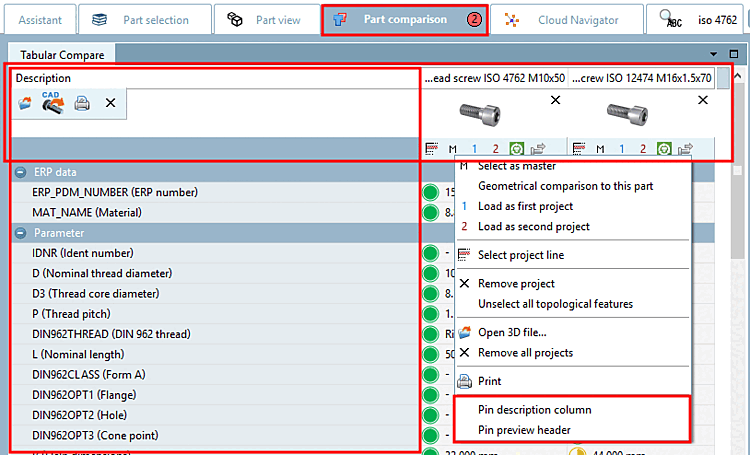

  • Spalte Beschreibung fixieren [Pin description column] | Vorschau-Zeile fixieren [Pin preview header]

    Um beim vertikalen und horizontalen Scrollen immer das Wichtige im Blick zu behalten, ist es evtl. sinnvoll, die Spalte "Beschreibung" [horizontales Scrollen] oder die Vorschau-Zeile [vertikales Scrollen] zu fixieren.

    Rufen Sie unter Tabellarischer Vergleich [Tabular Compare] das Kontextmenü auf und aktivieren Sie die gewünschte Option.

Buttons

  • 3D-Datei laden [Open 3D file...] :

    1. Klicken Sie auf den Menüpunkt 3D-Datei laden [Open 3D file...] .

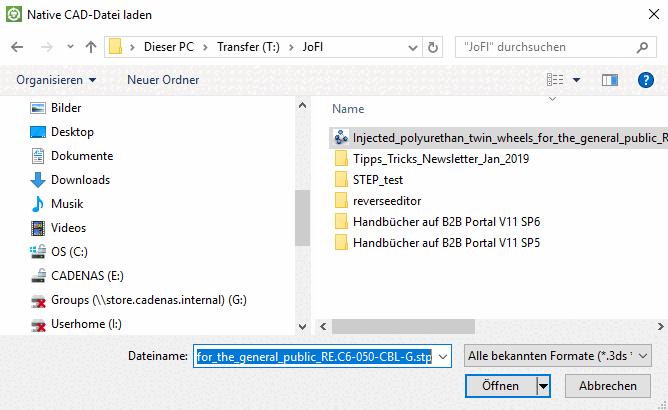

      -> Das Dialogfenster Native CAD-Datei laden [Load native cad file] wird geöffnet.

      [Hinweis]Hinweis

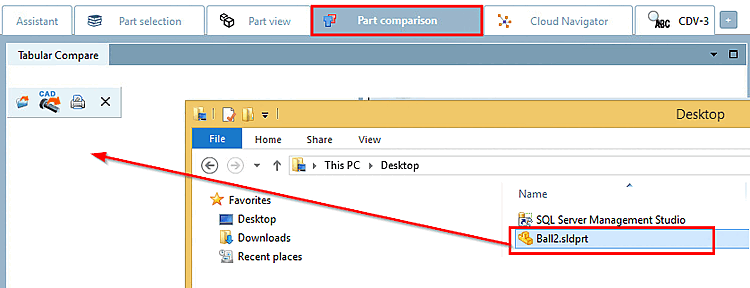

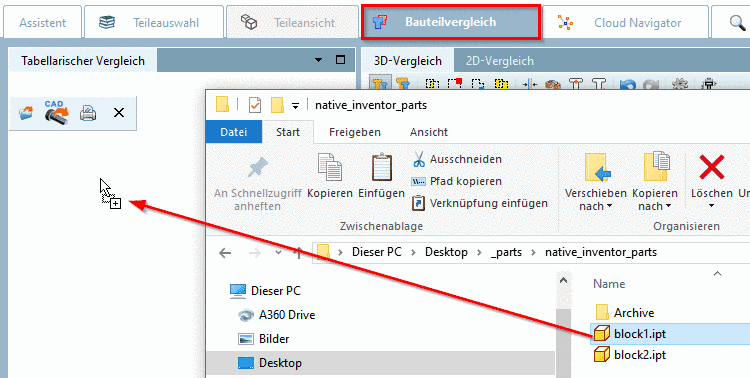

      Sie können die Datei auch aus einem Explorerfenster direkt per Drag & Drop in den Bauteilvergleich [Part comparison] ziehen.

    2. Browsen Sie zur gewünschten Datei.

      Eine Vielzahl von Formaten kann geöffnet werden: [77]

      Eine Auswahl von Formaten:

      • IGS (*.igs)

      • STL (*.stl)

      • Inventor 2010 (*.ipt, *.iam)

      • NAT (*.nat)

      • PS3-V2 3D (*.ps3)

      • PartJava 3D (*.zjv)

      • Pro/Engineer Wildfire Version 3 32 Assembly (*.asm)

      • Pro/Engineer Wildfire Version 3 32 Part (*.prt)

      • Pro/Engineer Wildfire Version 3 32 UDF (*.gph)

      • SAT ascii 3D (*.sat)

      • STEP (*.step, *.stp)

        [Hinweis]Hinweis

        Im STEP-Format werden Topologieinformationen/Features mit bester Qualität geladen (wenn die Lizenz "PSADDONS*ADVANCEDTOPO" zur Verfügung steht).

        Kugel [Sphere], Torus und Verlängerter Zylinder [Elongated Cylinder] stehen dann zusätzlich zur Verfügung. Die übrigen Features werden mit wesentlich höherer Qualität eingelesen.

        Siehe auch ???.

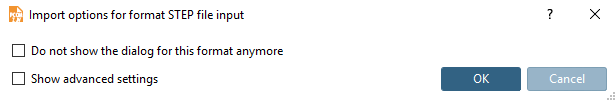

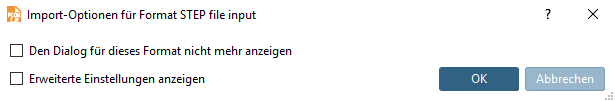

        Nach der Auswahl eines STEP-Formats öffnet sich das Dialogfenster Import-Optionen für Format STEP file input.

        Bestätigen Sie einfach mit OK.

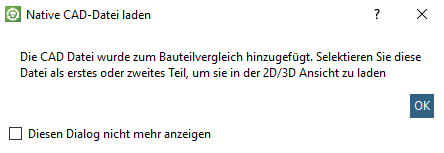

        -> Das Dialogfenster Native CAD-Datei laden [Load native cad file] wird mit folgender Nachricht geöffnet:

        "Die CAD Datei wurde zum Bauteilvergleich hinzugefügt. Selektieren Sie diese Datei als erstes oder zweites Teil, um sie in der 2D/3D Ansicht zu laden [The CAD file was added to part compare. Load the part as the first or the second project to load it in the 2D/3D view]."

        Bestätigen Sie mit OK.

      • SolidDesigner PKG File (*.pkg)

      • SolidDesigner PKG/STL File (*.stl)

      • Solidworks 2010 (*.sldprt, *.sldasm)

      • U3D (*.u3d)

      • *.zjv

      [Hinweis]Hinweis

      Stellen Sie sicher, dass bei Auswahl von CAD-Formaten die CAD-Anwendung gestartet wurde.

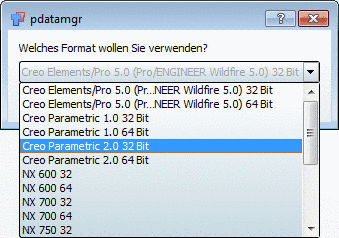

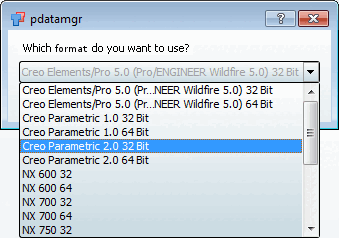

    3. Wenn es für eine Dateiendung Mehrdeutigkeiten gibt, erscheint ein zusätzliches Dialogfenster.

      Mehrdeutigkeiten gibt es beispielsweise für eine Dateiendung wie .prt, welche von Creo Elements ebenso verwendet wird wie von NX, außerdem für bestimmte Versionen eines CAD-Systems.

      Wählen Sie im Listenfeld das gewünschte System und die gewünschte Version.

    4. Danach erscheint das Dialogfenster Auswahl der Einheit [Selection of unit].

      Wählen Sie im Listenfeld die korrekte Einheit aus: mm, cm, dm , m, INCH, FEET, INCH/10, INCH/100

      Bestätigen Sie mit Klick auf OK.

      -> Die Datei wird im Dialogbereich Tabellarischer Vergleich [Tabular Compare] geladen.

  • Geometrie aus CAD laden [Load geometry from CAD] :

    Wenn Sie auf Geometrie aus CAD laden [Load geometry from CAD] klicken, wird das im CAD selektierte Einzelteil oder die Baugruppe für die Suche in den Dialog geladen.

  • Drucken [Print] :

  • Alle Projekte entfernen [Remove all projects] :



[76] Ob die Geometrische Ähnlichkeit angezeigt werden soll, ist konfigurierbar. Siehe Abschnitt 1.6.4.5.2.1, „ Key "DisplayGeoDistances" - Tabellarischer Vergleich - Geometrische Ähnlichkeit anzeigen “ in PARTsolutions Administration - Handbuch.

[77] die Anzeige ist abhängig von den installierten CAD-Systemen
