5.10.2.4. Export ins CAD-System

Wenn Sie später spezielle Ableitungen ins CAD-System exportieren möchten, gehen Sie folgendermaßen vor:

  1. Rufen Sie PARTdataManager im 3Dfindit Menü über Einfügen Modell [Insert model] auf.

  2. Exportaufruf:

    [Hinweis]Hinweis

    Der weitere Ablauf ist abhängig von der gewählten Einstellung unter Extras-Menü -> Einstellungen... [Settings...] -> Übergabe ans CAD [Export to CAD]. Siehe Abschnitt 1.3.13, „ Übergabe ans CAD “ in ENTERPRISE 3Dfindit (Professional) - Administration.

    • Klicken Sie direkt nach der Auswahl des gewünschten Bauteils auf An CAD übertragen [Transfer to CAD] .

      -> Es öffnet sich das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...].

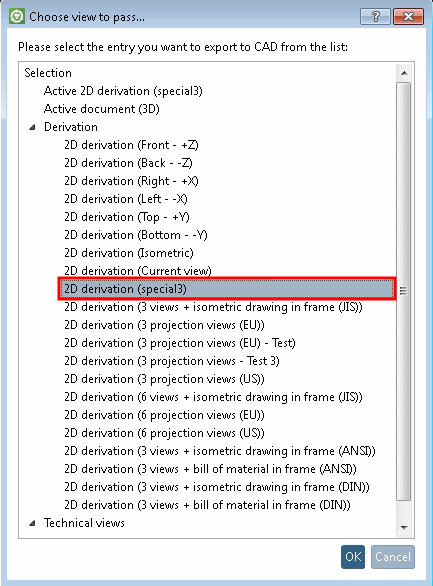

      Dialogfenster "Zu übergebende Ansicht wählen... [Choose view to pass...]"

      Dialogfenster "Zu übergebende Ansicht wählen... [Choose view to pass...]"

      Wählen Sie die gewünschte Ableitung und bestätigen Sie mit OK.

      -> Die Ableitung wird direkt ans CAD übergeben.

    • Klicken Sie auf die Schaltfläche 2D-Ableitung [2D derivation] .

      -> Das Dockingfenster 2D-Ableitung [2D derivation] wird geöffnet.

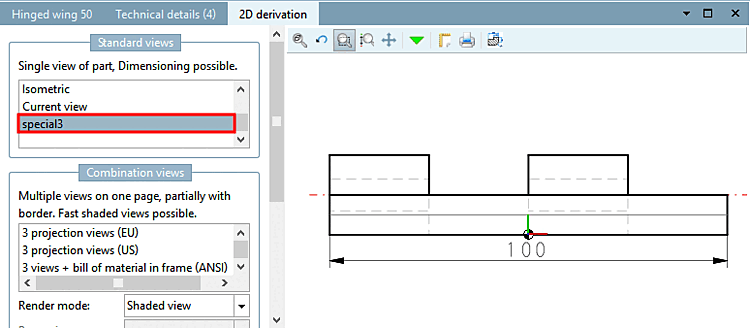

      2D-Ableitung [2D derivation]

      2D-Ableitung [2D derivation]

      Wählen Sie die spezielle gewünschte Ansicht.

      Klicken Sie An CAD übertragen [Transfer to CAD] .

Ergebnis:

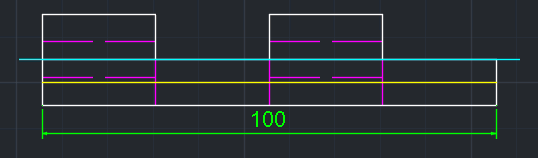

Ergebnis beispielhaft in AutoCAD

Ergebnis beispielhaft in AutoCAD
