5.12.13.6.2. PARTsolutions Bauteil manuell platzieren

Im Folgenden ist beschrieben, wie Sie ein PARTsolutions Bauteil mit Standard-NX-Mitteln einfügen. Hier im Beispiel wird das einfügte Teil mit einem manuell erstellen Teil (siehe Abschnitt 5.12.13.6.1, „Teileaufbau in NX mittels Pfadstruktur und "Stock"-Funktion“) verbunden.

Das PARTsolutions-Bauteil verhält sich wie ein manuell erstelltes natives NX-Bauteil.

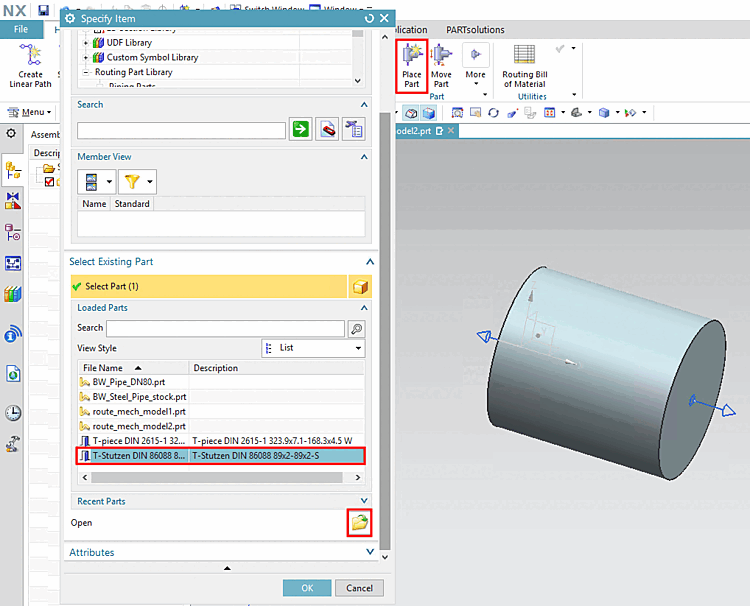

  1. Klicken Sie auf Place Part.

    -> Der Dialog Specify Item wird geöffnet.

  2. Klicken Sie entweder auf Open, um über den Explorer ein beliebiges Teil zu öffnen oder selektieren Sie ein Teil aus der Liste unter Loaded Parts.

    Bestätigen Sie mit OK.

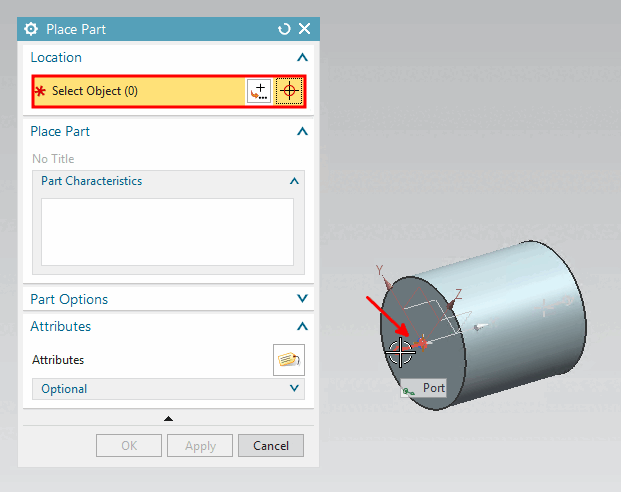

    -> Der Dialog Place Part wird geöffnet.

  3. Führen Sie den Cursor über den gewünschten Port und bestätigen Sie mit linkem Mausklick.

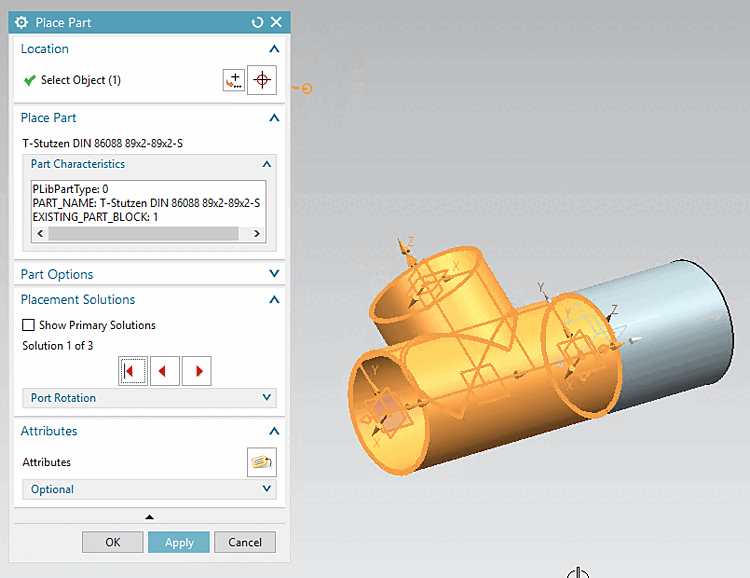

    -> Das Bauteil wird eingefügt.

    [Hinweis]Hinweis

    Zum Einfügen können Ports und Anker[a] verwendet werden. Das einfügte T-Stück enthält beispielsweise einen solchen. Ankerpunkte werden in der Schnittstelle automatisch gesetzt.

    [a] Ankerpunkte werden automatisch berechnet. Bei einem T-Stück z.B. im Kreuzungspunkt des Haupt- und Nebenrohrpfades.

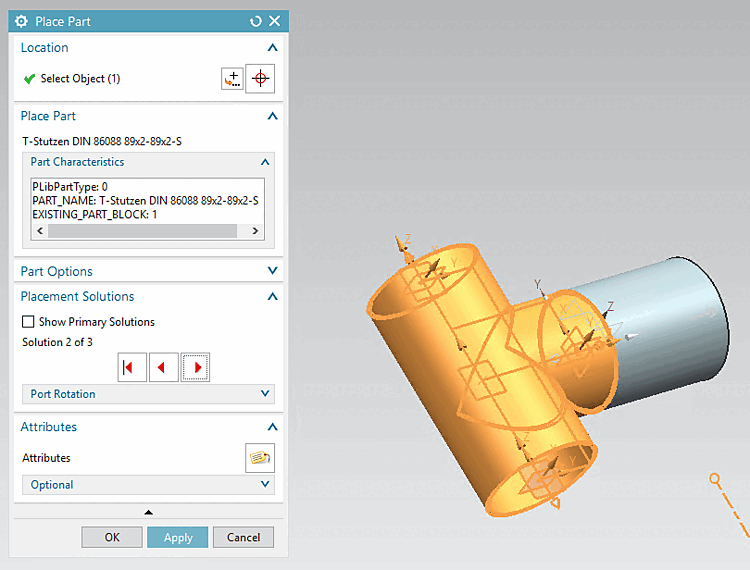

  4. Mit Klick auf die roten Pfeiltasten können Sie die Lösungsmöglichkeiten durchspielen.
