7.13.3.2.3. Bedingungen

Immer wenn sich Bauteilvariablen aneinander orientieren sollen, also ein automatisch ablaufender, korrekter Aufbau der Assembly-Konfiguration erreicht werden soll, müssen Bedingungen [Conditions] definiert werden. Ansonsten wären über ungeeignete Zeilenauswahl auch unpassende Konfigurationen möglich, wie in folgender Abbildung zu sehen ist.

Konfiguration ohne Bedingungen

Konfiguration ohne Bedingungen

  1. Rufen Sie im Strukturbaum über dem Element Bedingungen [Conditions] den Kontextmenübefehl Neue Bedingung [New condition] auf.

    Aufruf "Neue Bedingung [New condition]"

    Aufruf "Neue Bedingung [New condition]"

    → Das Dialogfenster Eigenschaften der Bedingung [Condition properties] wird geöffnet.

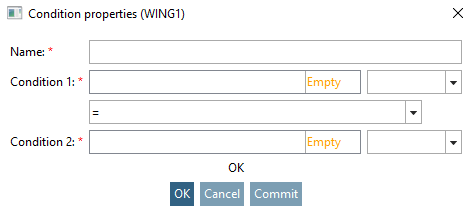

    Dialogfenster "Eigenschaften der Bedingung [Condition properties]"

    Dialogfenster "Eigenschaften der Bedingung [Condition properties]"

  2. Vergegeben Sie einen Namen für die Bedingung.

  3. Bringen Sie die Variablen der Einzelteile in Beziehung zu den entsprechenden Variablen im Dummy-Startteil.

    SCHARNIERDUMMY@L = FLUEGEL1@L
SCHARNIERDUMMY@L = FLUEGEL2@L
SCHARNIERDUMMY@D1 = BOLZEN@D
SCHARNIERDUMMY@L = BOLZEN@L

    [Hinweis]Hinweis

    Beziehen Sie sich beim Definieren der Bedingungen - wenn möglich - auf das Dummy-Startteil.

    Verwenden Sie hierzu den Variablen Browser [Variable browser]. So ist sichergestellt, dass in jedem Fall korrekte Bezeichnungen verwendet werden.

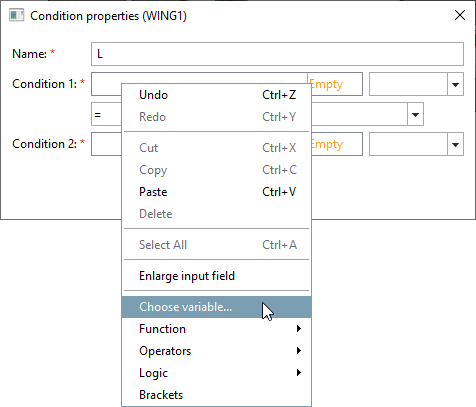

    1. Rufen Sie im Eingabefeld von Bedingung 1 [Condition 1] den Kontextmenübefehl Variable wählen... [Choose variable...] auf.

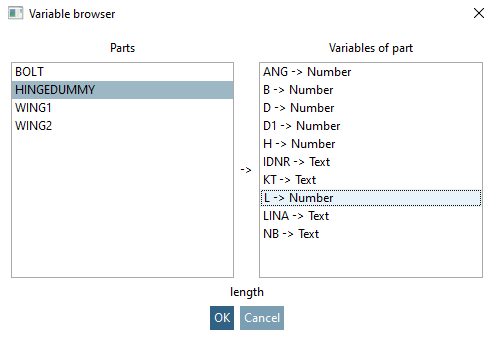

      → Der Variablen Browser [Variable browser] wird geöffnet.

      SCHARNIERDUMMY@L = FLUEGEL1@L

      SCHARNIERDUMMY@L = FLUEGEL1@L

    2. Bestimmen Sie in Spalte Teile [Parts] das Teil und in Spalte Variablen des Teils [Variables of part] die Variable.

    3. Wiederholen Sie die Prozedur für Bedingung 2 [Condition 2].

      [Hinweis]Hinweis

      Bedingung 2 [Condition 2] wird standardmäßig automatisch mit entsprechendem Teil und Variable ausgefüllt.

      Dieses Verhalten kann gegebenenfalls via Extras-> Einstellungen... [Settings...] -> Assembly -> Bedingungen automatisch ausfüllen [Automatically fill in conditions] abgeschaltet werden.

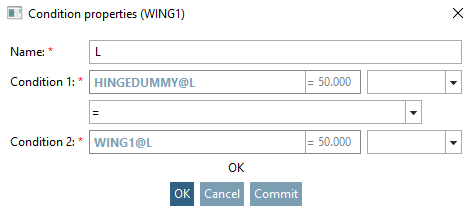

    Ergebnis:

  4. Bestätigen Sie mit OK.

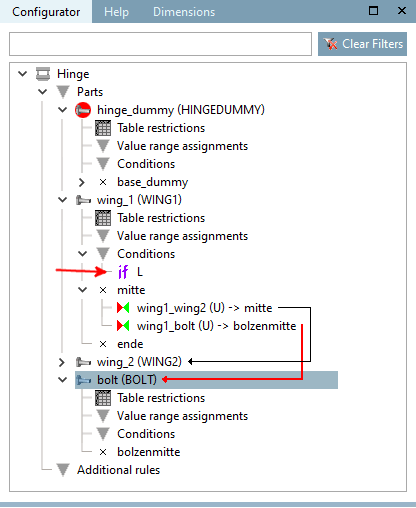

    → Unterhalb von Bedingungen ist die Bedingung mit dem vergebenen Namen und gekennzeichnet mit "if" eingetragen.

  5. Verfahren Sie auf die gleiche Weise für die übrigen Bedingungen.

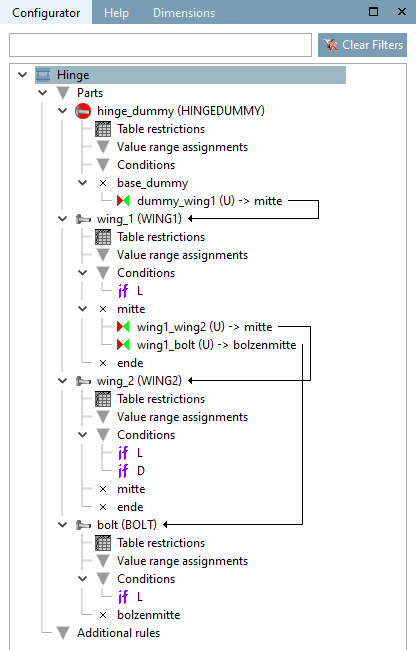

    Alle benötigten Bedingungen gesetzt

    Alle benötigten Bedingungen gesetzt
