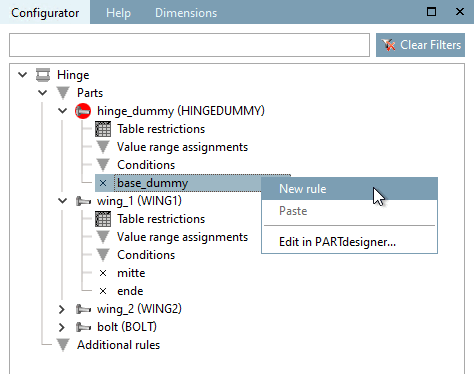

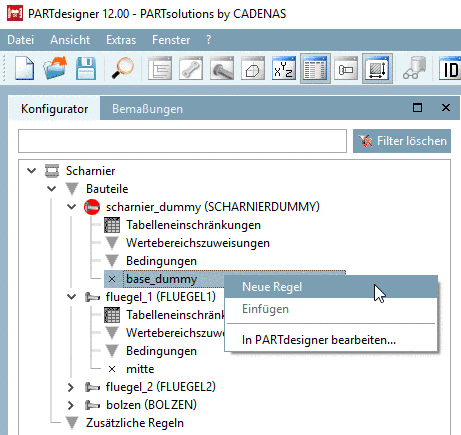

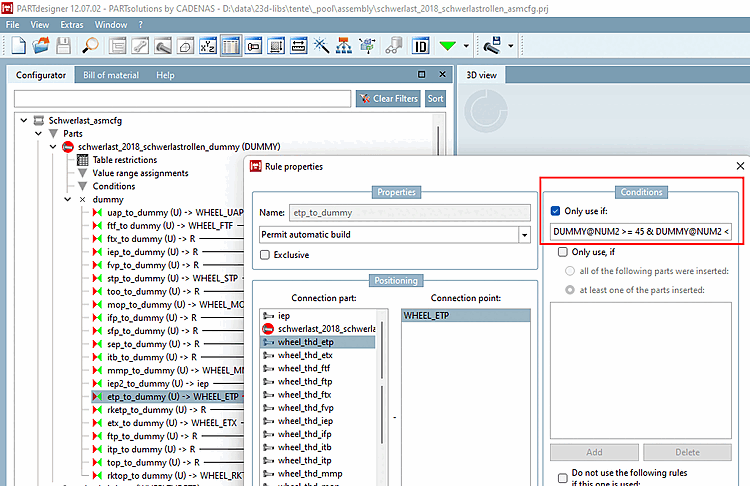

Rufen Sie auf "base_dummy" den Befehl Neue Regel auf.

-> Das Dialogfenster Eigenschaften der Regel wird geöffnet.

Wählen Sie unter Anfügeteil "fluegel1" und unter Anfügepunkt "mitte".

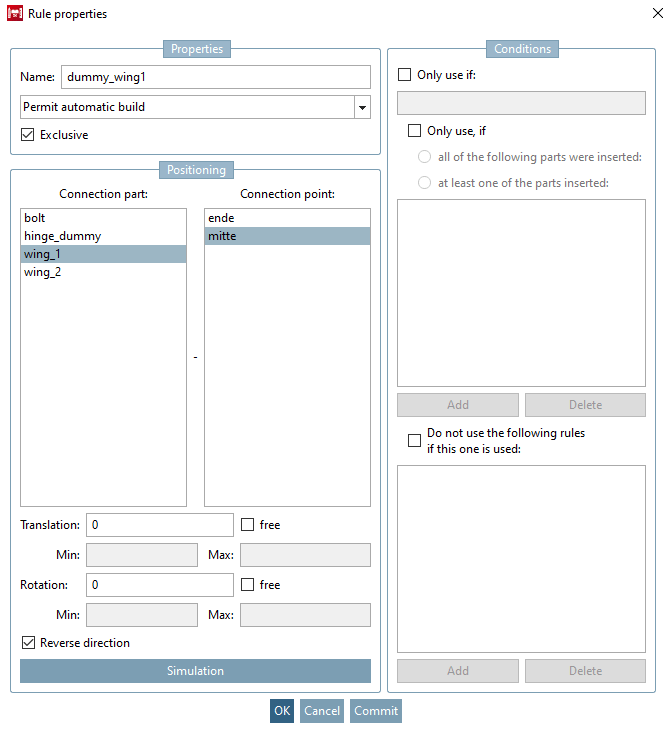

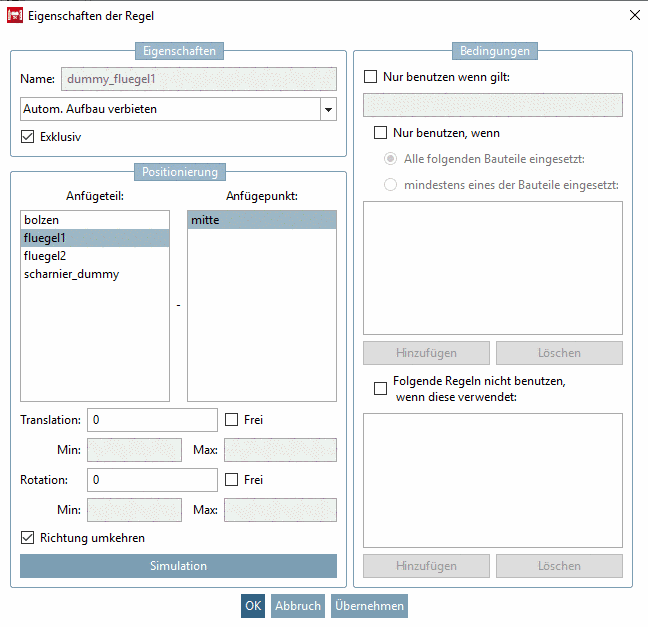

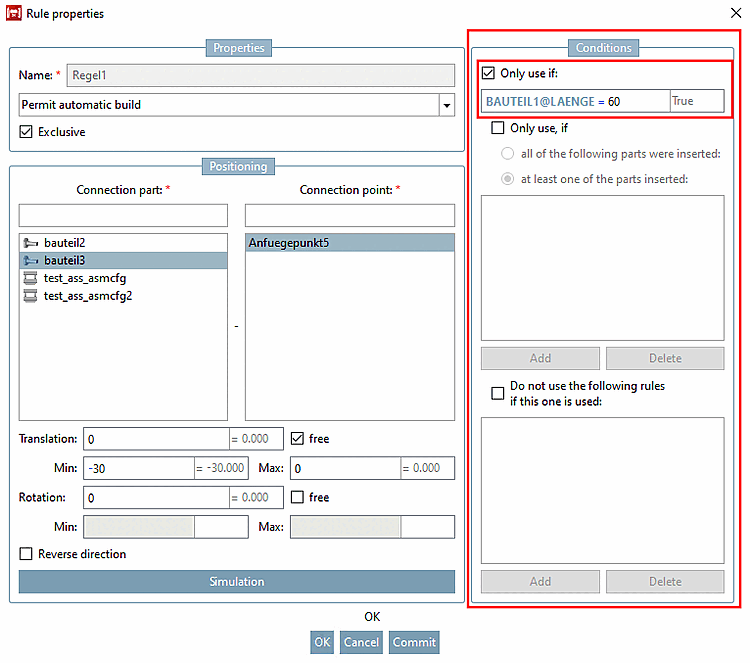

Dialogfenster "Eigenschaften der Regel"

Bestätigen Sie mit OK.

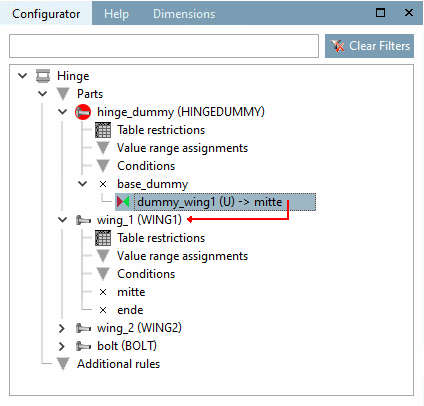

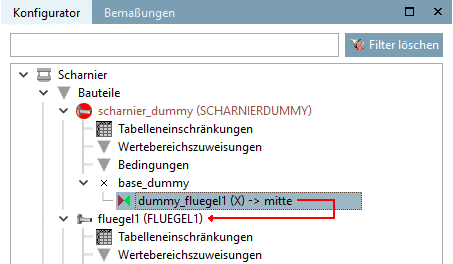

-> Die Verbindung zwischen dem Anfügepunkt "base_dummy" und "fluegel1" wird durch eine rote Pfeillinie dargestellt.

"fluegel1" ist das erste "echte" Teil der Baugruppe.

Verbinden Sie nun mittels weiterer Regeln fluegel1 mit fluegel2 und bolzen oder alternativ fluegel2 mit bolzen.

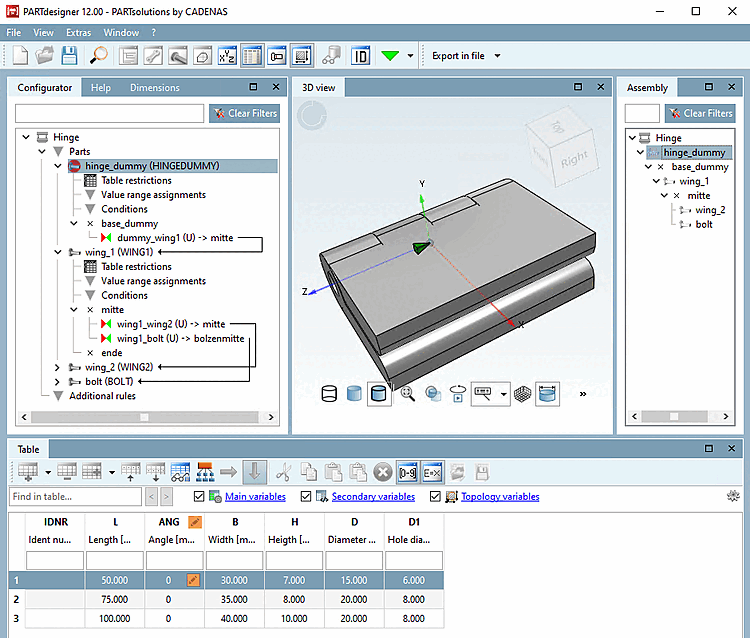

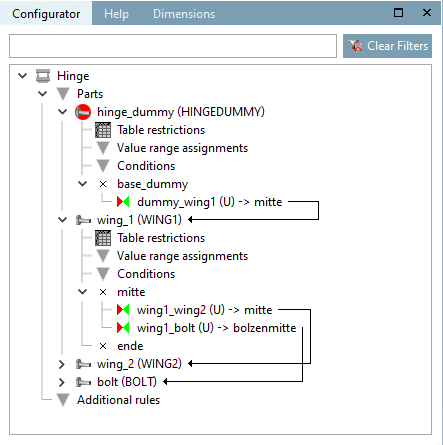

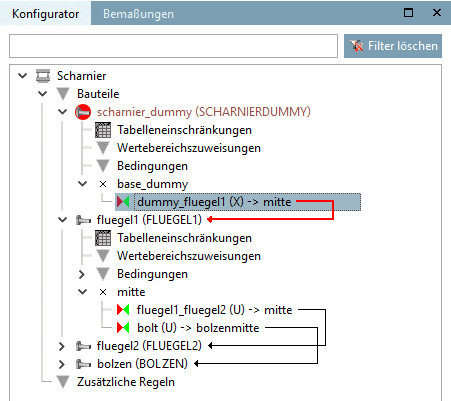

Nachdem alle Verknüpfungen ausgeführt wurden, ergibt sich folgendes Bild:

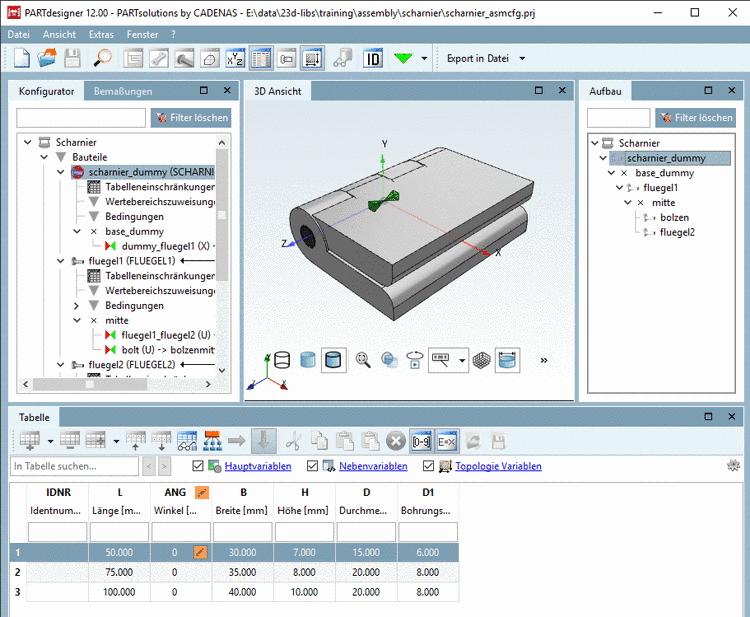

Bauen Sie nun im Dockingfenster Aufbau mittels Auswahlliste und Tabellen-Zeilenauswahl im Wechsel die Konfiguration auf.

Um die Winkelstellung variabel steuern zu können, verfahren Sie folgendermaßen:

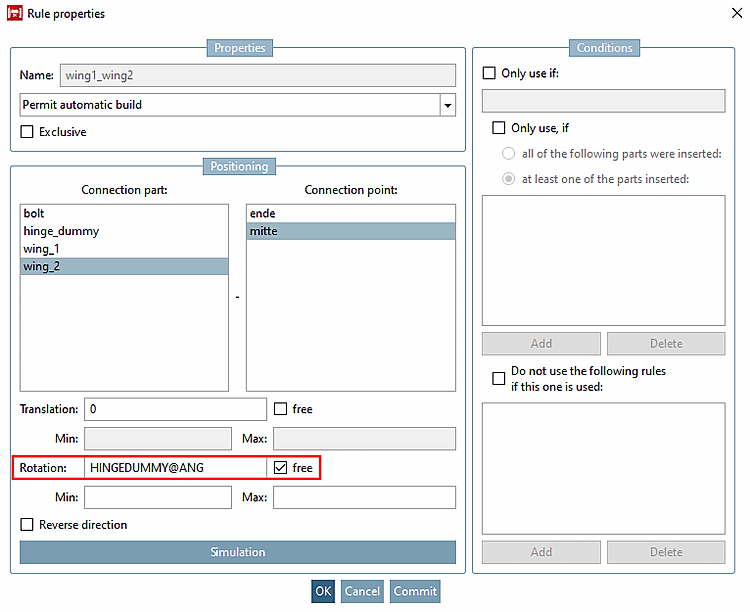

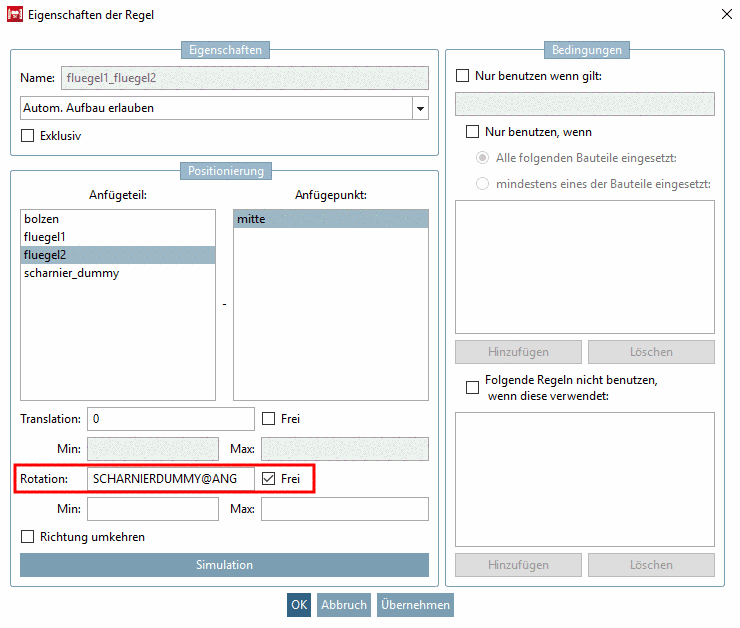

Rufen Sie bei fluegel1 über das Kontextmenü des Anfügepunktes ( ) das Dialogfenster Eigenschaften der Regel auf.

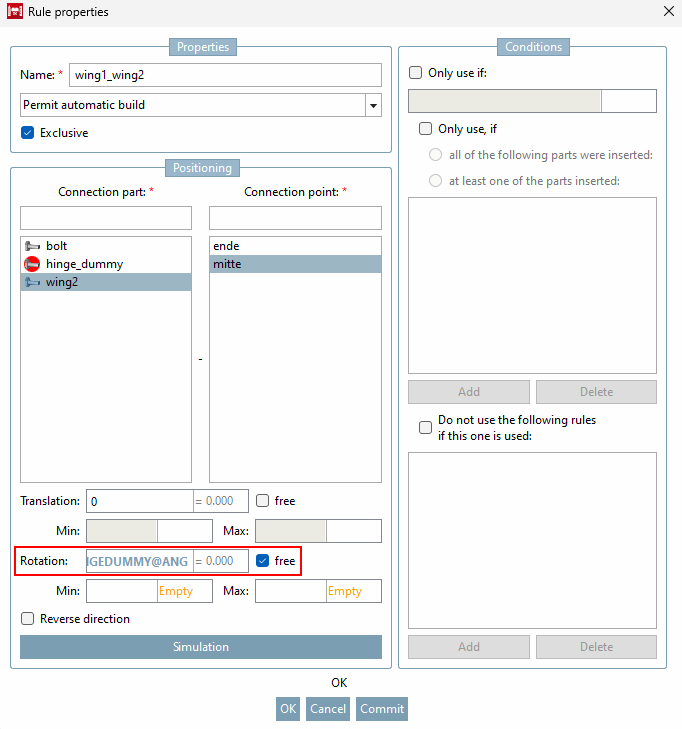

Nehmen Sie im Bereich Positionierung im Feld Rotation folgenden Eintrag vor:

SCHARNIERDUMMY@ANG

Die Wertebereichsvariable "ANG" befindet sich im Dummy-Teil, welches nicht exportiert wird, aber die Tabelle des Dummy-Teils wird vom Assembly-Tabellenprojekt verwendet. Die Steuerung der Winkelstellung erfolgt so in der Baugruppe.

Sie können nun mittels der Wertebereichsvariablen "ANG" den Öffnungswinkel des Scharniers einstellen.

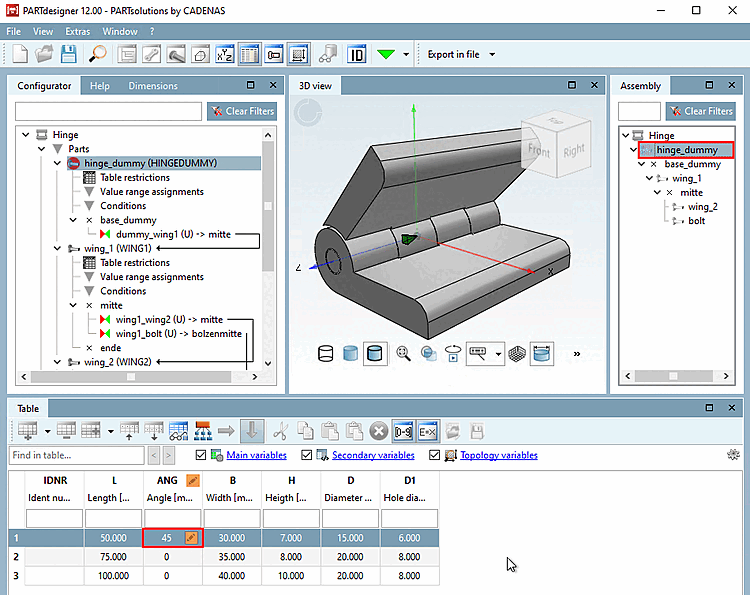

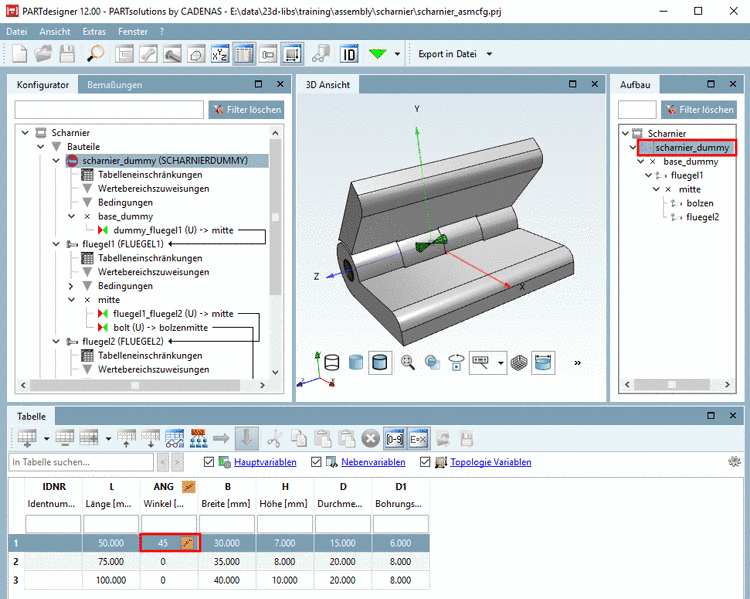

Scharnier geöffnet im 45° Winkel

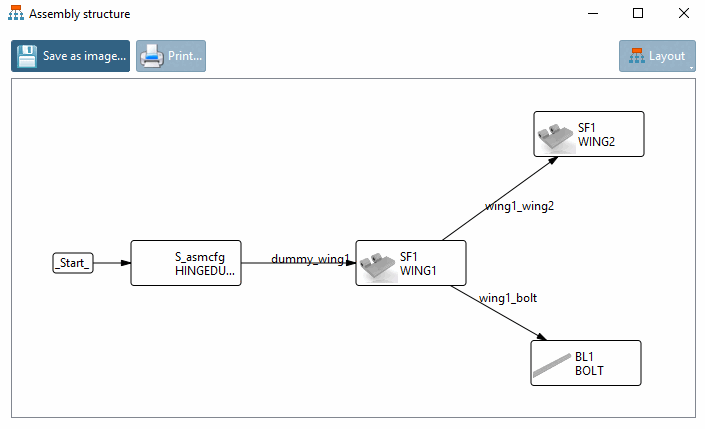

Wenn Sie die Assembly-Konfiguration im PARTdataManager öffnen, sehen Sie nach Auswahl der Schaltfläche Assemblystruktur anzeigen in einer Grafik, wie die Einzelteile über die Regeln miteinander verknüpft sind.

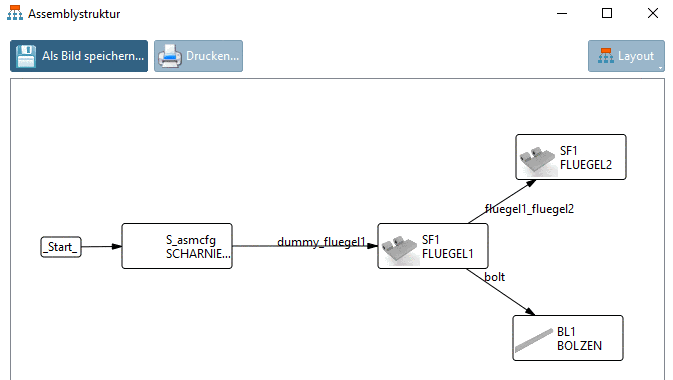

Assemblystruktur anzeigen

Hinweis Am Dummy-Startteil darf nur ein Teil angefügt sein! Alle weiteren Teile werden dann am eigentlichen "geometrischen Startteil" angefügt. Ansonsten würden Matings im CAD nicht funktionieren, da das Dummy-Startteil nicht exportiert wird.
