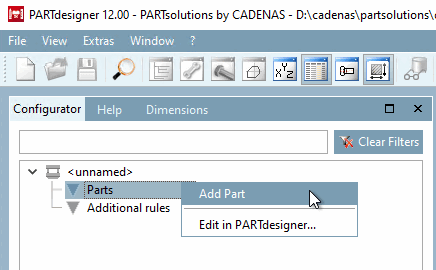

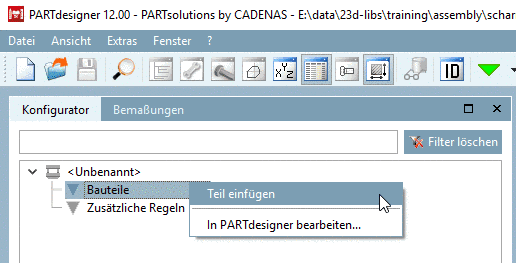

Klicken Sie im Dockingfenster Konfigurator, im Kontextmenü von Bauteile auf Teil einfügen.

Teil einfügen

-> Ein Explorer-Fenster wird geöffnet.

Wählen Sie als erstes Teil das Dummy-Startteil "scharnier_dummy.prj".

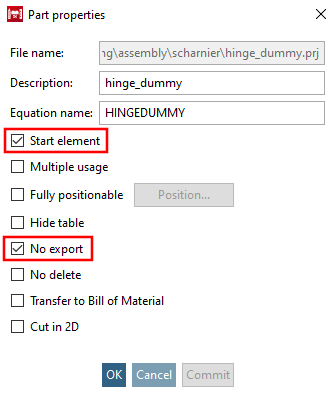

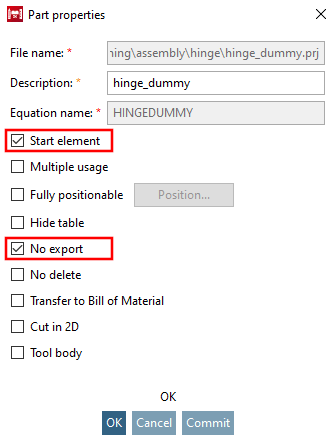

-> Das Dialogfenster Eigenschaften des Teils wird geöffnet.

Aktivieren Sie die Auswahlkästchen Start-Element und Nicht exportieren.

Hinweis Beim Start-Element müssen diese obligatorisch aktiviert sein!

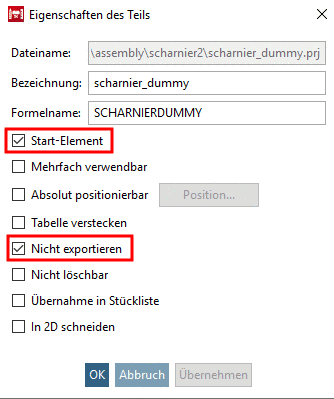

Einfügen Dummy-Teil

Hinweis Das Fenster Eigenschaften des Teils kann nur über OK verlassen werden, wenn die Felder Bezeichnung und Formelname ausgefüllt wurden.

In älteren Versionen konnte an dieser Stelle auch eine Bauteilfarbe bestimmt werden. Ab Version 11 setzen Sie die Farbinformation bitte im Dockingfenster Einstellungen -> Registerseite Allgemein -> Farbe und Textur oder vorzugsweise unter Rendereigenschaften.

Bestätigen Sie mit OK.

-> Das Bauteil-Symbol ist im Strukturbaum rot unterlegt und somit als Startelement gekennzeichnet.

Fügen Sie "fluegel.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

Hinweis Fügen Sie den Flügel, auch wenn es sich geometrisch um das gleiche Teil handelt, zweimal mit zwei verschiedenen Bezeichnungen und Formelnamen ein.

Fügen Sie "bolzen.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

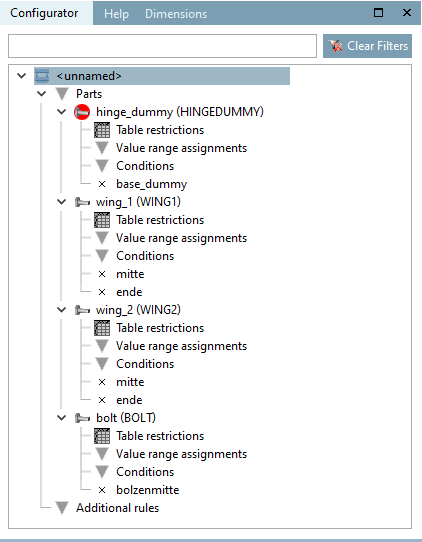

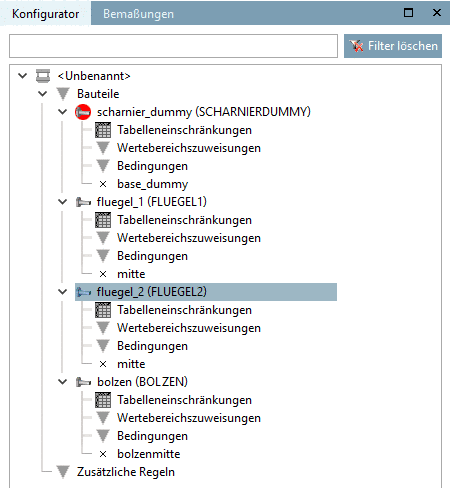

Nachdem alle Bauteile mittels Kontextmenü eingefügt wurden, ergibt sich folgendes Bild:

Bauteile scharnier_dummy fluegel_1 fluegel_2 bolzen

Dockingfenster "Konfigurator"

-> Unterhalb der Bauteilebene befinden sich die Verzeichnisse Tabelleneinschränkungen, Wertebereichszuweisungen und Bedingungen.

-> Das "x" zeigt den Namen des Anfügepunktes, der dem Bauteil im PARTdesigner zugewiesen wurde.

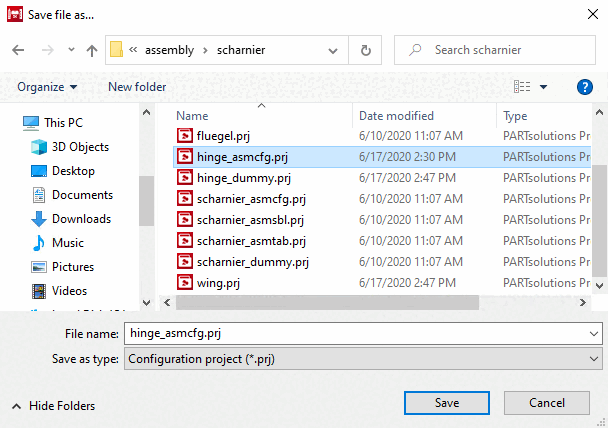

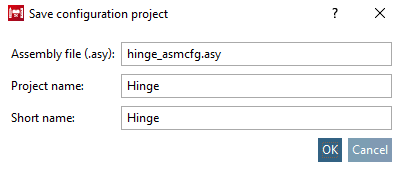

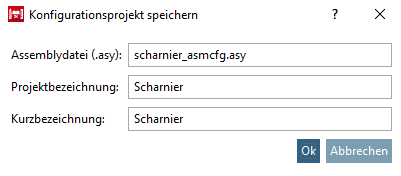

Speichern Sie die Assembly-Konfiguration über das Datei Menü -> Speichern.

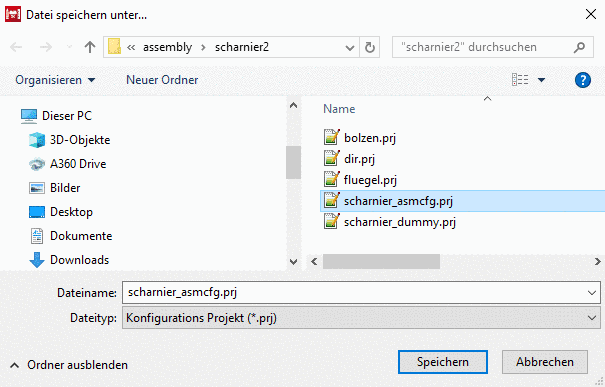

Datei speichern

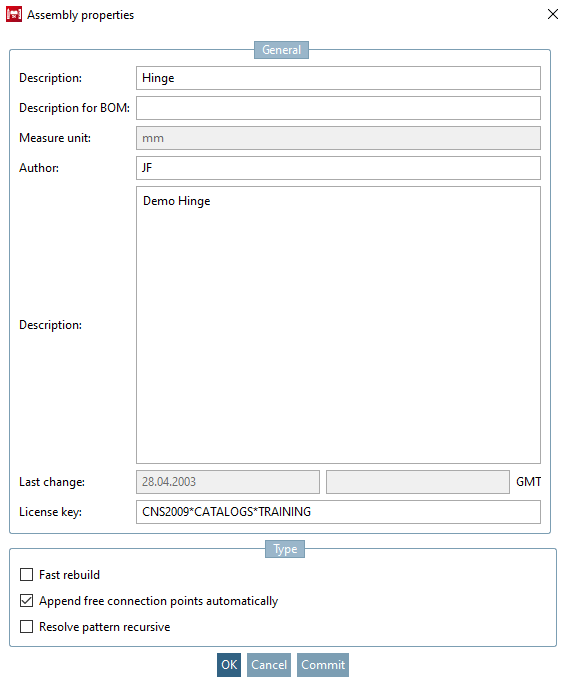

Abschließend öffnet sich das Dialogfenster Eigenschaften des Assemblys.

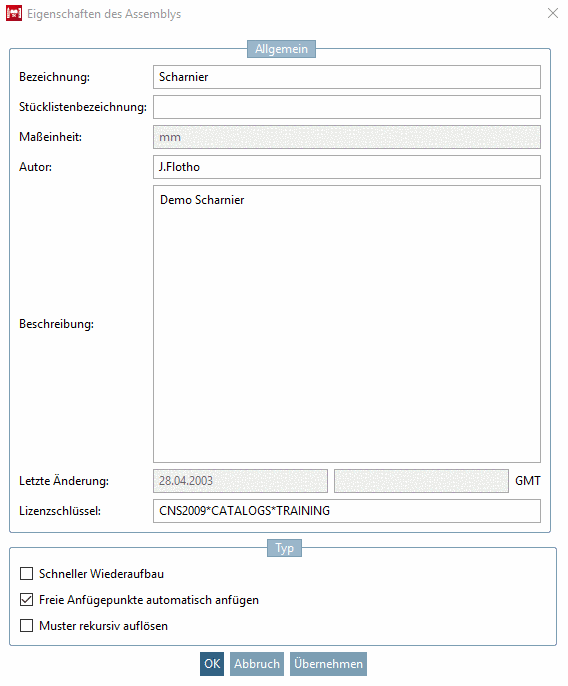

Dialogfenster Eigenschaften des Assemblys
