7.6.2.11. Pipe

7.6.2.11.1. Eine neue Pipe erstellen
7.6.2.11.2. Pipes (Rohrverläufe) editieren / erstellen
7.6.2.11.2.1. Pipe Name
7.6.2.11.2.2. Initialer Querschnitt
7.6.2.11.2.3. Elemente
7.6.2.11.2.3.1. Element "Extrusion"
7.6.2.11.2.3.2. Element "Biegung rund"
7.6.2.11.2.3.3. Element "Biegung eckig"
7.6.2.11.2.3.4. Element "Querschnittsveränderung" (Sweep)
7.6.2.11.2.3.5. Element "Verzweigung"
7.6.2.11.2.4. Bedingung
7.6.2.11.2.5. Minimale Aufrasterung
7.6.2.11.3. Vorschau
7.6.2.11.4. Kontextmenübefehle

Die Funktion Verlauf erstellen... [Create pipe...] ermöglicht die Erstellung komplexer Verrohrungen im Anlagenbau sowie in der Heizungs/Klimatechnik.

Benefits:

  • Deutliche Reduzierung von Modellierungsaufwänden

  • Komfortable Arbeitsoberfläche, die einen einfachen schrittweisen modularen Aufbau ermöglicht.

  • Live-Vorschau

  • Einfacher Anbau von weiteren Rohren an bestehende

  • Anzeige technischer Zeichnungen im Hilfe-Dialog, die beim Ausfüllen der Felder unterstützen

  • Abwärtskompatibilität zu Versionen ohne Piping Tool

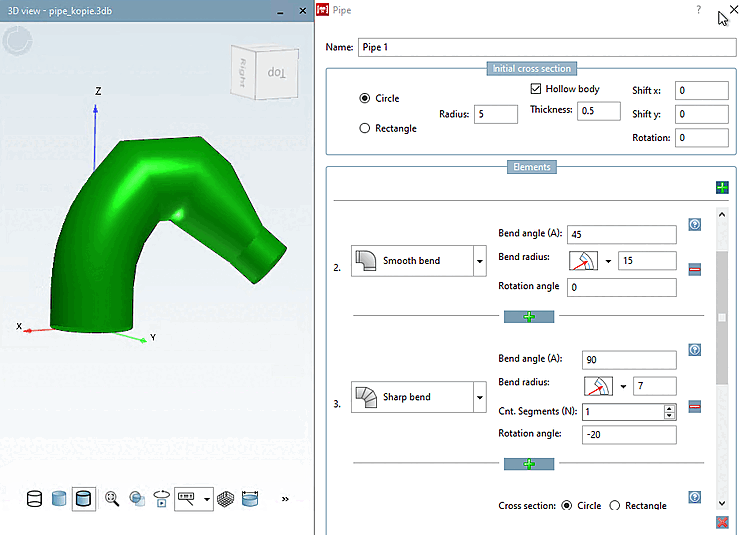

Beispiel eines Rohrverlaufs (Pipe)

Beispiel eines Rohrverlaufs (Pipe)
