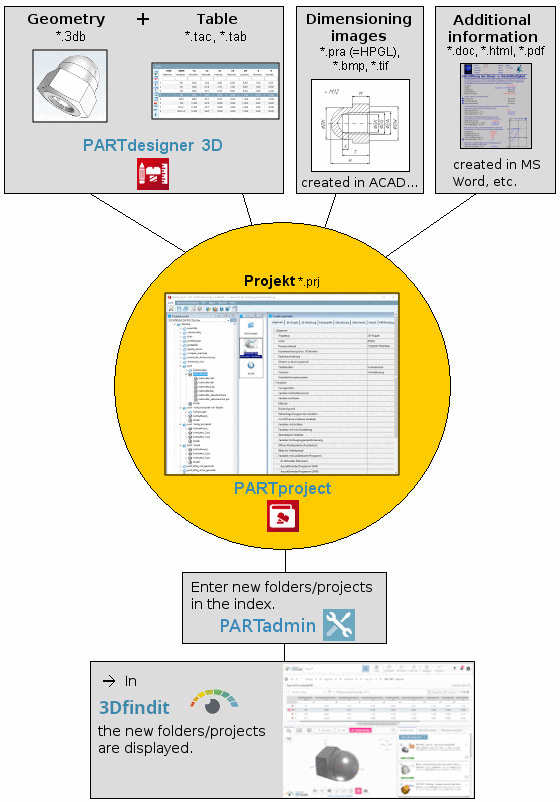

In PARTproject werden alle Informationen zusammengeführt, die für die Darstellung und Auswahl von Bauteilen und Baugruppen in PARTdataManager erforderlich sind.

Geometrie, Sachmerkmalstabelle, Maßbilder und Zusatzinfos bilden gemeinsam ein Projekt mit Projektdatei *.prj.

Unterhalb der *.prj-Datei (diese wird später im PARTdataManager geöffnet) liegen die einzelnen Dateien, aus denen sich das Projekt zusammensetzt. *.3db (3gb) - Geometrie (siehe Abschnitt 5.2.1, „Aufruf von PARTdesigner “) *.tab / tac - Sachmerkmalstabelle (siehe Abschnitt 5.2.1, „Aufruf von PARTdesigner “) *.pra, *.png, (*.bmp) - Vorschaubilder (sieheAbschnitt 5.11.2, „ Bemaßungsansichten extern erstellen und importieren/konvertieren “) *.pdf, *doc, etc. - Zusatzinformationen *.def - Übersetzungen (siehe Abschnitt 5.8.2.1.18, „ Übersetzung “) *.dim - Bemaßungen (siehe Abschnitt 7.16, „ Dockingfenster "Bemaßungen" “)

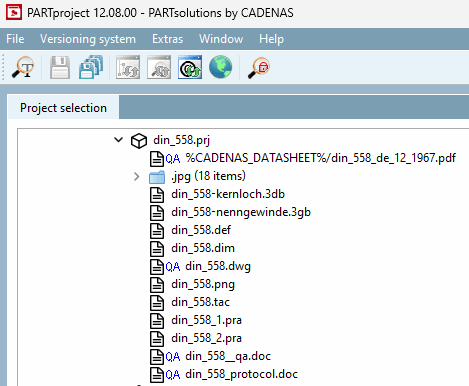

"Projektauswahl [Project selection]" Dialogbereich
