1.5.8.2.2. Bauteil ersetzen via Bemaßungen

Sobald ein Dimension-Objekt in einer Baugruppe sichtbar und auswählbar ist, kann ein Ersetzen-Befehl über das Kontextmenü ausgeführt werden, womit das Bauteil, welchem dieses Dimension-Objekt gehört, ersetzt wird.

Voraussetzungen:

  • Die beschriebene Vorgehensweise funktioniert erst ab NX2312 einwandfrei.

  • In ifugnx.cfg > Block "CreationOptions(is3d):include(CreationOptions)" muss der Schlüssel "CreateDimensions" auf den Wert 1 gesetzt sein (Default=0).

  • Die "MN_replace3d_Environment" in ifacecommon.cfg muss "context" beinhalten (was per Default der Fall ist).

  • Die beschriebene Vorgehensweise funktioniert nur in einer Baugruppe.

Vorgehensweise:

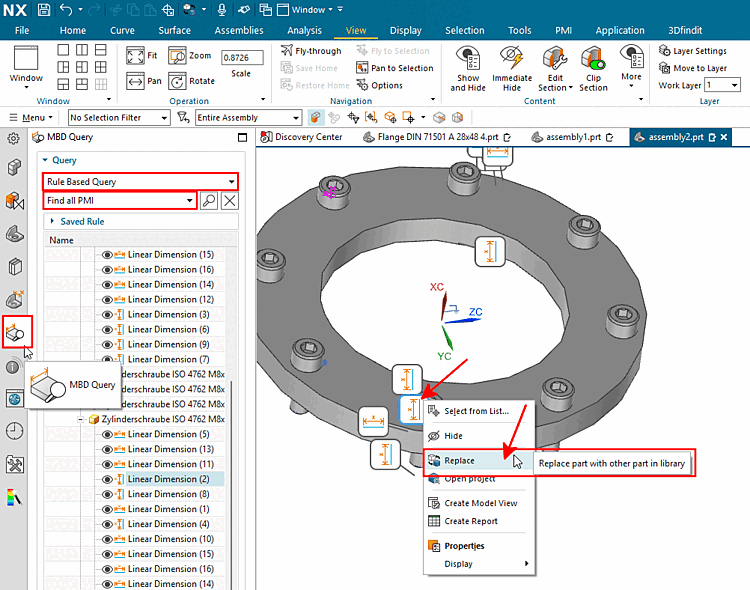

  1. Selektieren Sie den Menüpunkt MBD Query.

    Wählen Sie in den Listenfeldern unter Query "Rule Based Query" und "Find all PMI".

    -> Die Bemaßungen werden nun angezeigt.

  2. Selektieren Sie einen Bemaßungspunkt und öffnen Sie das Kontextmenü.

  3. Klicken Sie auf den den Menüpunkt Ersetzen [Replace].

    -> Nacheinander werden verschiedene Dialogfenster geöffnet.

    Ersetzungsmodus wählen [Select replacement mode]

    Ersetzungsmodus wählen [Select replacement mode]

    Komponentenprojekt öffnen? [Open component project?]

    Komponentenprojekt öffnen? [Open component project?]

    Anwendung auswählen [Choose Application]

    Anwendung auswählen [Choose Application]

  4. Treffen Sie Ihre Auswahlen und bestätigen Sie mit Auswählen [Choose].

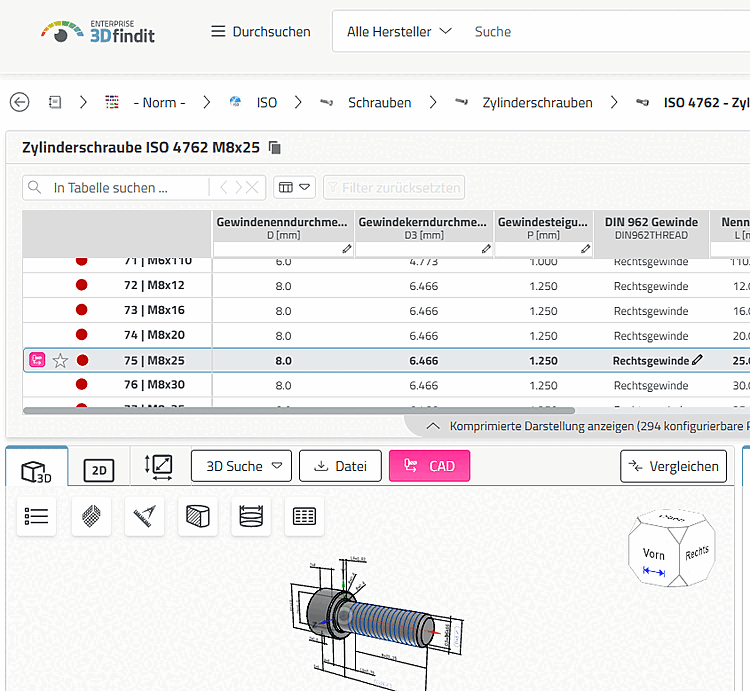

  5. Wählen Sie das gewünschte Bauteil und exportieren Sie erneut.
