Für Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc. kann das Schneiden in der 2D-Ansicht ausgeschlossen werden.

In Bild 1 unten sehen Sie, dass bei Aktivierung des entsprechenden Klassifikations-Merkmals nur die Platte geschnitten wird und nicht die Schraube.

Bild 1: Schraube nicht geschnitten

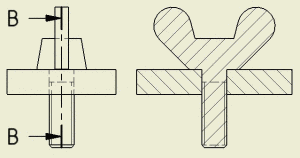

Bild 2: Schraube geschnitten

Außerdem können Halbzeuge als solche klassifiziert werden.

Mit V11 sind die betreffenden Projekte anhand der CNS-Klassifikation klassifiziert. Die Deklaration via Konfigurationsdatei (ifacecommon.cfg) entfällt.

Mehrwert:

Funktion:

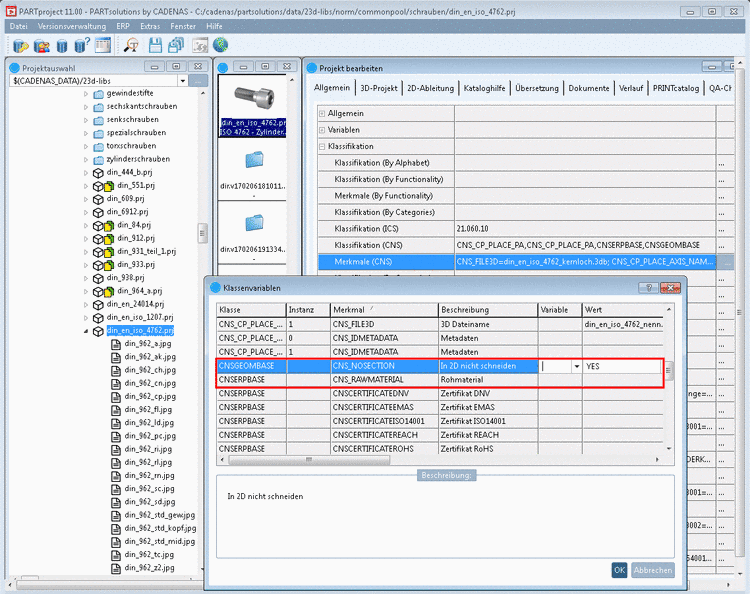

Die gewünschten Merkmale werden in PARTproject unter Projekt bearbeiten -> Allgemein -> Klassifikation > Merkmale (CNS) -> Feature CNS_NOSECTION bzw. CNS_RAWMATERIAL gesetzt.

	Wichtig
	Beachten Sie beim Softwareupdate auf V11, dass in ifacecommon.cfg die Blöcke [NoSection] und [RAWMATERIALS] nicht mehr vorhanden sind, da die entsprechenden Informationen nun im Projekt geführt werden. Um die neue Funktionalität zur Verfügung zu haben, ist somit ein Update der CNS-Klassifikation und der betroffenen Kataloge zwingend erforderlich.
