3.1.10.2. Dialogfenster "Zu übergebende Ansicht wählen..."

[Hinweis]Hinweis

Wenn das Dialogfenster Zu übergebende Ansicht wählen... geöffnet ist, wird in jedem Fall die dort getroffene Auswahl übergeben (auch wenn im Dialogfenster 2D-Ansicht etwas anderes selektiert ist).

Weitere Informationen hierzu finden Sie unter Abschnitt 3.3.12, „Registerseite "Übergabe ans CAD"“.

Selektieren Sie im Dialogfenster Zu übergebende Ansicht wählen... die gewünschte Ansicht und klicken Sie abschließend Übergeben.

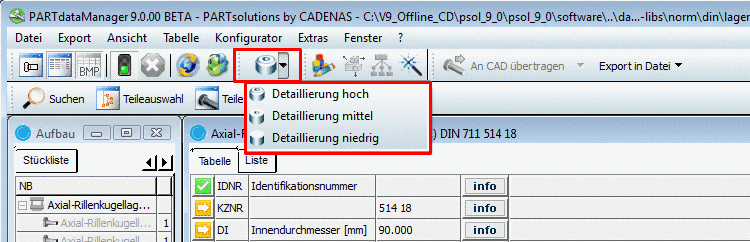

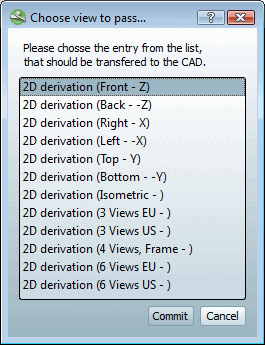

Zu übergebende Ansicht wählen...

Zu übergebende Ansicht wählen...

Folgende Ansichten stehen im Dialogfenster Zu übergebende Ansicht wählen... zur Verfügung:

  • 2D-Ableitung (Vorne - Z)

  • 2D-Ableitung (Hinten - - Z)

  • 2D-Ableitung (Rechts - X)

  • 2D-Ableitung (Links - - X)

  • 2D-Ableitung (Oben - Y)

  • 2D-Ableitung (Unten - - Y)

  • 2D-Ableitung (Isometrisch-)

  • 2D-Ableitung (3 Ansichten EU-)

  • 2D-Ableitung (3 Ansichten US-)

  • 2D-Ableitung (4 Ansichten, Rahmen-)

  • 2D-Ableitung (6 Ansichten EU-)

  • 2D-Ableitung (6 Ansichten US-)

  • 2D-Ableitung (Rahmen ANSI -)

  • 2D-Ableitung (Rahmen ANSI A - A)

  • 2D-Ableitung (Rahmen ANSI B - B)

  • 2D-Ableitung (Rahmen ANSI C - C)

  • 2D-Ableitung (Rahmen ANSI D - D)

  • 2D-Ableitung (Rahmen ANSI E - E)

  • 2D-Ableitung (Rahmen ANSI (BOM)-)

  • 2D-Ableitung (Rahmen ANSI A (BOM) - A)

  • 2D-Ableitung (Rahmen ANSI B (BOM) - B)

  • 2D-Ableitung (Rahmen ANSI C (BOM) - C)

  • 2D-Ableitung (Rahmen ANSI D (BOM) - D)

  • 2D-Ableitung (Rahmen ANSI E (BOM) - E)

  • 2D-Ableitung (Rahmen DIN -)

  • 2D-Ableitung (Rahmen DIN A0 - A0)

  • 2D-Ableitung (Rahmen DIN A1 - A1)

  • 2D-Ableitung (Rahmen DIN A2 - A2)

  • 2D-Ableitung (Rahmen DIN A3 - A3)

  • 2D-Ableitung (Rahmen DIN A4 - A4)

  • 2D-Ableitung (Rahmen DIN (BOM) - )

  • 2D-Ableitung (Rahmen DIN A0 (BOM) - A0)

  • 2D-Ableitung (Rahmen DIN A1 (BOM) - A1)

  • 2D-Ableitung (Rahmen DIN A2 (BOM) - A2)

  • 2D-Ableitung (Rahmen DIN A3 (BOM) - A3)

  • 2D-Ableitung (Rahmen DIN A4 (BOM) - A4)

  • Technische Ansichten

    (sofern vorhanden)

Klicken Sie auf die Schaltfläche An CAD übertragen.

-> Die Ansicht wechselt ins CAD-System.

[Hinweis]Hinweis

Die Auswahlmöglichkeiten entsprechen denen im Dialogfenster 2D-Ansicht.

Dort kombinieren Sie die Rahmen-Auswahl mit der Papierformat-Auswahl. Daher erscheint die Auswahlliste kürzer, ist aber inhaltlich identisch.

Die verschiedenen Ansichten sind detailliert erläutert unter Abschnitt 3.1.10.1, „Dialogfenster "2D-Ansicht"“.

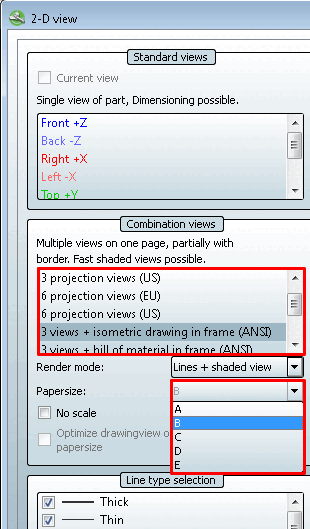

Dialogfenster 2D-Ansicht

Dialogfenster 2D-Ansicht
