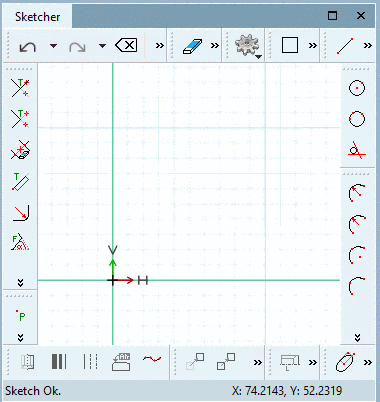

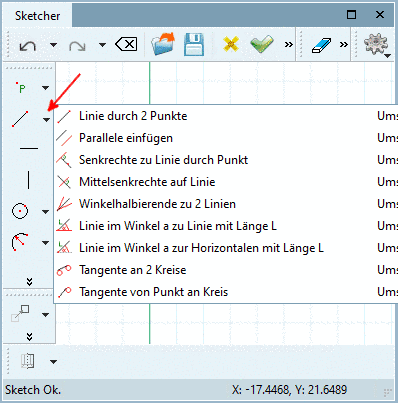

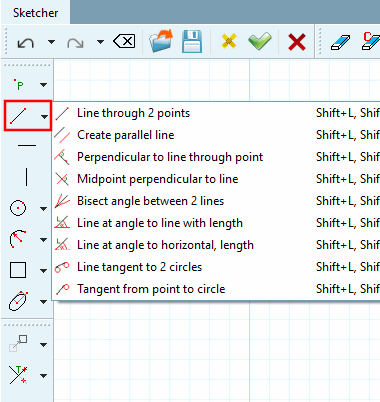

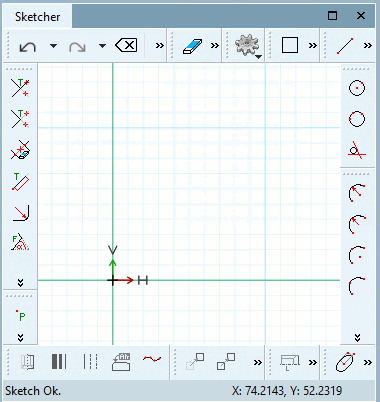

Werkzeuge gruppieren: Per Default sind die Werkzeuge im Sketcher gruppiert. Sie erreichen die Unterpunkte mit Klick auf den kleinen schwarzen Pfeil.
Parameterdialog nach Objekterstellung aufrufen: Default ist ausgeschaltet.

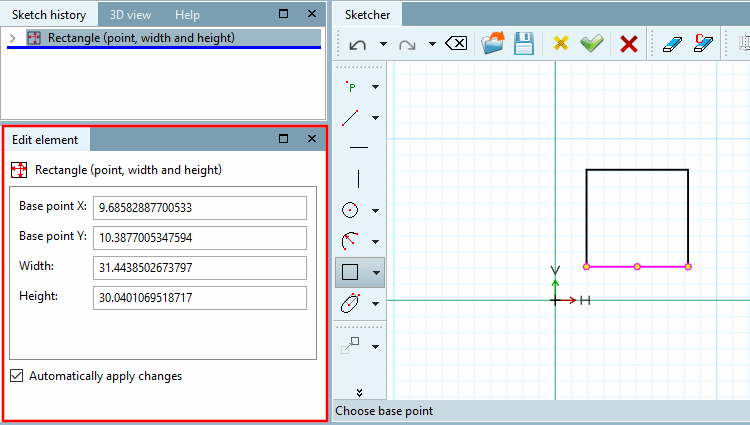

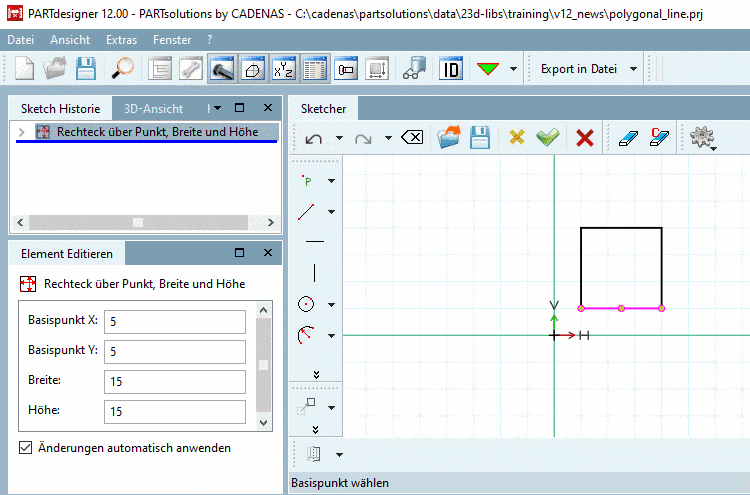

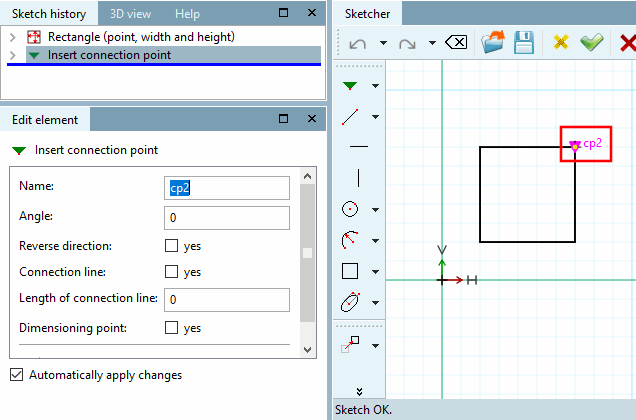

Sobald ein Konstruktionsschritt ausgeführt wurde, werden im Dockingfenster Element editieren die einzelnen Parameter angezeigt.

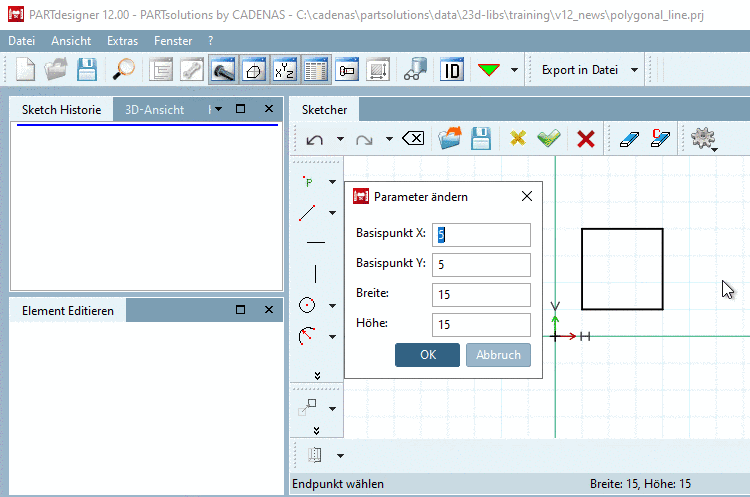

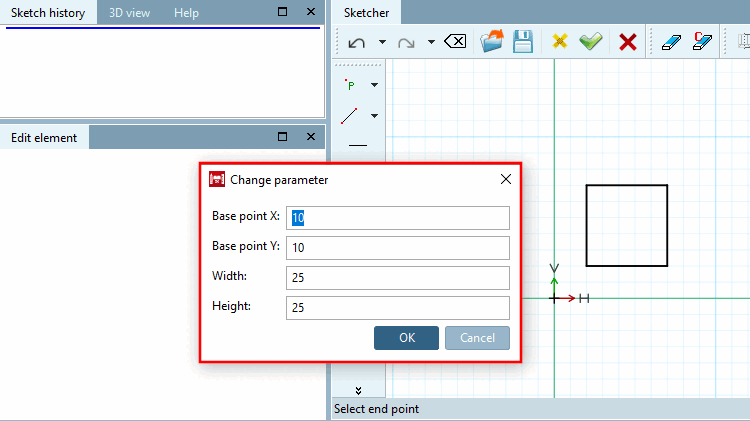

Soll nach jedem Konstruktionsschritt das Fenster Parameter ändern eingeblendet werden (altes Verhalten wie in V11), dann müssen Sie diese Option aktivieren. Das Dockingfenster Element editieren wird dann nicht verwendet.

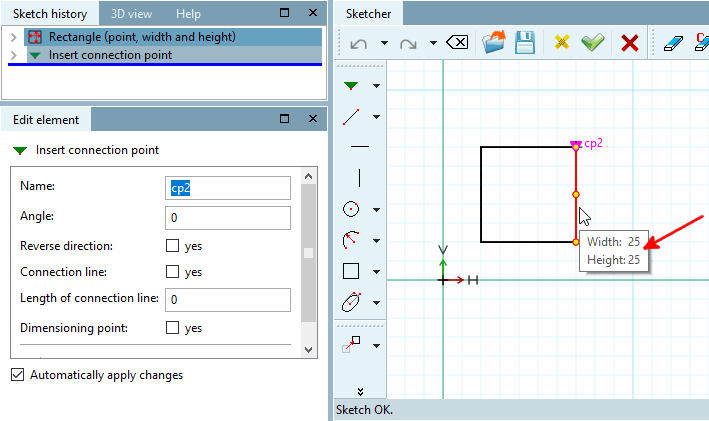

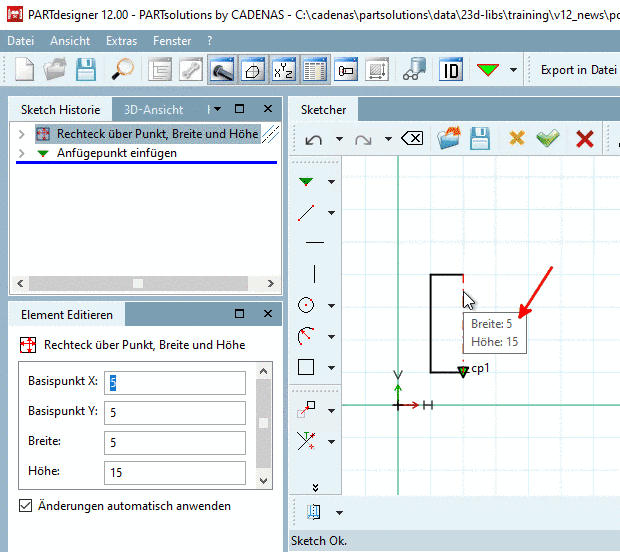

Tooltips in Arbeitsbereich anzeigen:
Zeigt die Tooltips (Kurzinformationen) zum jeweils markierten Zeichnungselement an.

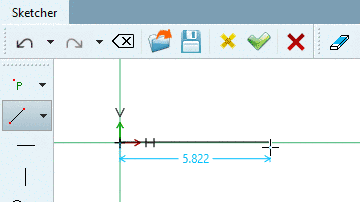

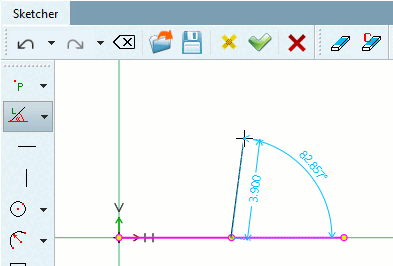

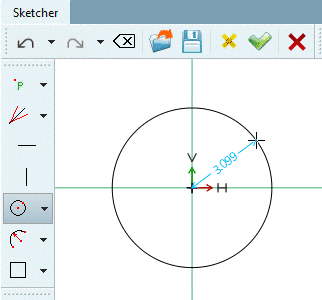

Beim Zeichnen von Linien und Winkeln werden Hilfsbemaßungen zu beispielsweise Linienlänge, Winkel zwischen Linien oder Kreisdurchmesser angezeigt.
Im Dialogbereich Farbeinstellungen kann die Farbe der Hilfsbemaßung angepasst werden.

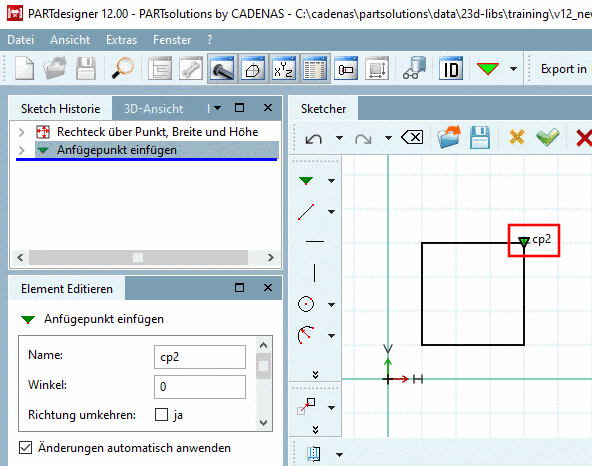

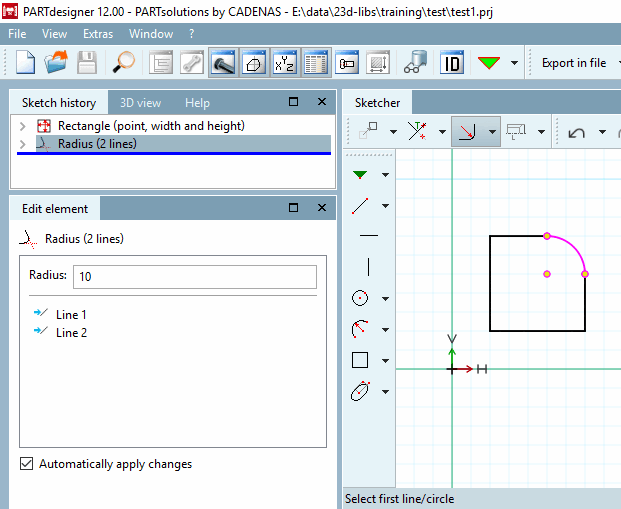

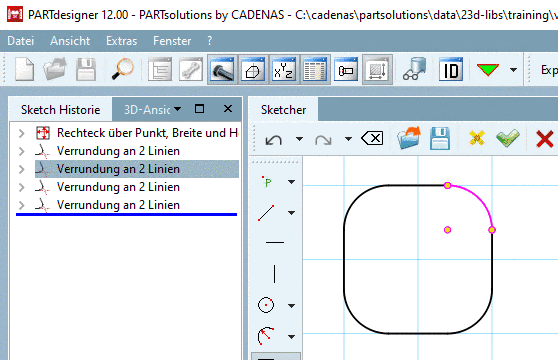

Referenzpunkte anzeigen: Referenzpunkte können hilfreich sein, da diese wieder für weitere Konstruktionsschritte verwendet werden können. Über die Optionen im Listenfeld können Sie die Anzeige für einzelne Werkzeugtypen steuern.

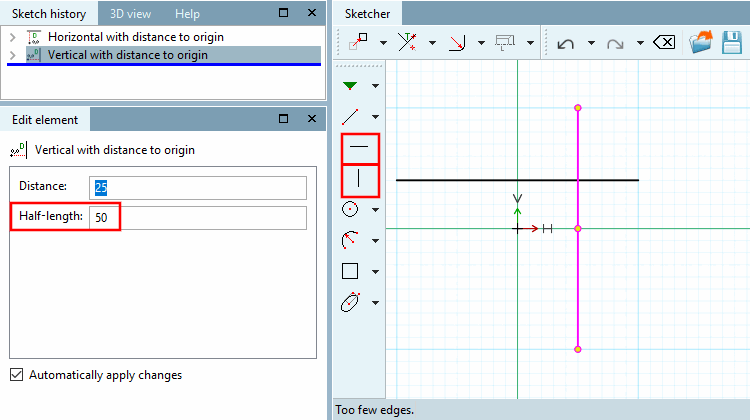

Halblängenwert merken: Betrifft die voreingestellte Halb-Länge bei Vertikale einfügen und Horizontale einfügen.
Maximale Größe der Schnittpunktliste:
Diese Option betrifft insbesondere den Befehl Matrixkopie
, bei dem es - durch Erstellen zahlreicher
Kopien - schnell zu einer immensen Anzahl an Schnittpunkten kommen
kann.Mit jedem Schnittpunkt ist ein gewisser Berechnungsaufwand verbunden, der Arbeitsspeicher beansprucht, deshalb wird über dieses Feld ein Limit an berechneten Schnittpunkten gesetzt. Wird die eingestellte Obergrenze der berechneten Schnittpunkte überschritten, sind die Schnittpunkte in der Zeichnung selbst zwar sichtbar, als berechneter Wert im System jedoch nicht mehr.
Konkret bedeutet dies, dass der sog. Objektfang für Schnittpunkte jenseits der Obergrenze nicht mehr angezeigt werden kann.
