4.6.1.13. Schnittebene definieren...
Mit
V9.05 wurde der Modus zum Bestimmen der Schnittebene und des Versatzes
optimiert:
Eigene zusätzliche
Werkzeugleiste

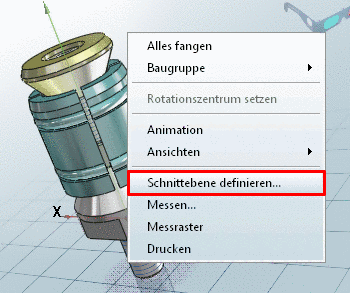

Nach dem Aufruf mittels
Kontextmenübefehl Schnittebene
definieren... erscheint eine eigene zusätzliche
Werkzeugleiste.
Schaltflächen:
Versatz
bestimmen:

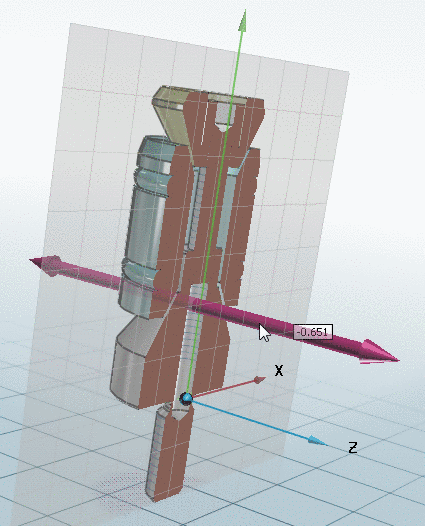

Bestimmen Sie
zuerst die Schnittebene.
Um den Versatz
zu bestimmen, haben Sie folgende Möglichkeiten:
Klicken
Sie auf die Achse und bewegen Sie den Cursor mit gehaltener
Maustaste entlang der Achse.
-> Der
aktuelle Versatzwert wird fließend angezeigt.

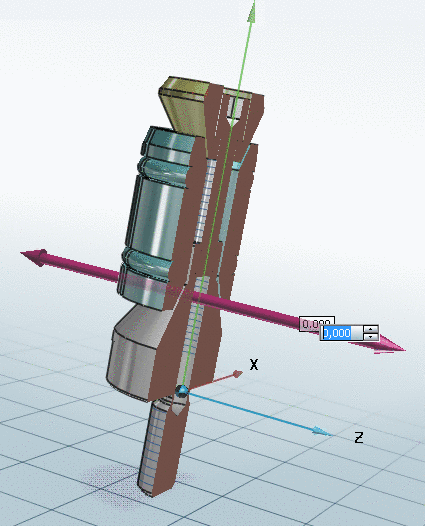

Klicken
Sie in das Anzeigefeld auf der Achse.
-> Ein
Eingabefeld wird geöffnet. Geben Sie den gewünschten Versatzwert ein
oder ändern Sie den Wert mit den kleinen Pfeiltasten.
