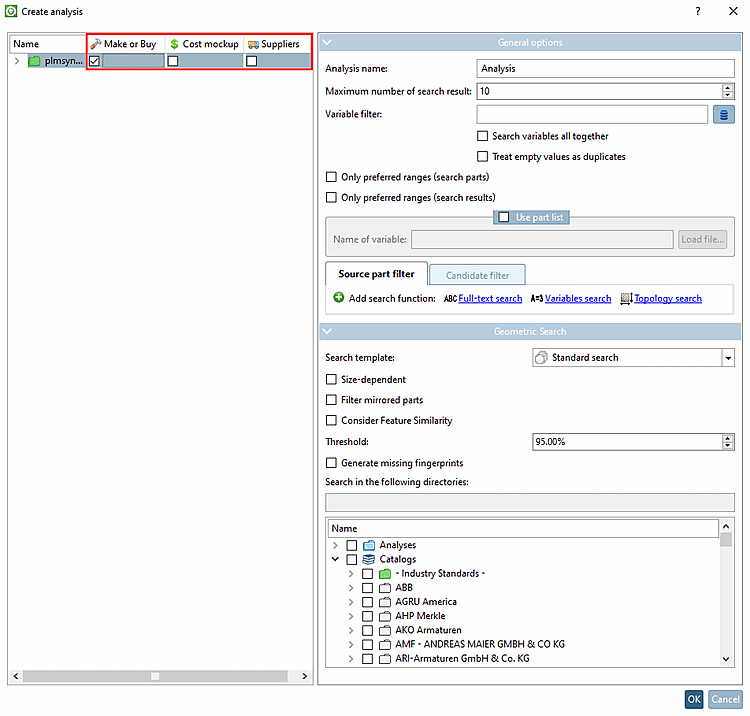

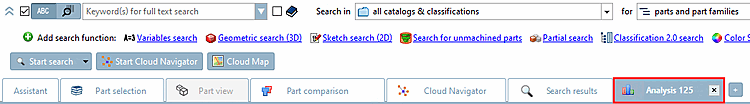

Name der Analyse: Der Name wird auf der entsprechenden Ergebnisseite auf dem Reiter als Beschriftung angezeigt.

Maximale Anzahl der Suchergebnisse: Hiermit können Sie die Anzeige der Ergebnisse einschränken. Dies beeinflusst nicht die Suche an sich.

Die Suchergebnisse sehen Sie, wenn Sie einen Ergebnispunkt aufklappen entweder mit Klick auf das Plus-Zeichen oder mittels Icon Alle aufklappen .

Variablenfilter: Nicht verwendet bei Make-or-Buy-, Cost Mockup- und Lieferanten-Analyse, nur relevant bei Dubletten Analyse

Quellteile-Filter und Kandidaten-Filter:

Eine Analyse kann auch nur für eine bestimmte Gruppe von Teilen ausgeführt werden. Verwenden Sie hierzu den Quellteile-Filter.

Außerdem können auch die Ergebnisteile gefiltert werden. Verwenden Sie hierzu den Kandidaten-Filter.

In beiden Fällen stehen die Filter Volltextsuche, Variablensuche und Topologiesuche zur Verfügung. Die Funktionen können mit Klick auf Suchfunktion hinzufügen auch mehrmals verwendet werden.

Beispiel 1: Filterung der zu verwendenden Quell-Teile

Es kann z.B. per Variablensuche bestimmt werden, dass die zu verwendenden Quell-Teile z.B. MAT_NAME=Steel haben und es bei den Kandidaten egal ist (vielleicht wurde noch gar keine ERP-Nummer vergeben).

Variablensuche: MAT_NAME=Steel

Man könnte z.B. auch per Topologiesuche eine bestimmte Gruppe von Teilen definieren, für welche die Dublettensuche ausgeführt werden soll (z.B. achsensymmetrische Teile größer 700 mm).

Topologiesuche: Einstellung für Größe und Symmetrie

Beispiel 2: Filterung der Ergebnisteile

Wollen Sie z.B. im Ergebnis nur Teile mit Bohrlöchern, stellen Sie auf der Registerseite Kandidaten-Filter eine Suche mit Loch -> Menge > 0 ein.

Topologiesuche: Einstellung für Loch

Die Funktionsweise entspricht im übrigen den Standardsuchfunktionen:

Suchvorlage:

Größenabhängig:

Hinweis Aktivieren Sie die Option nur, wenn Sie sich sicher sind, dass für alle Ergebniszeilen Fingerprints vorhanden sind. In der Regel ist dies bei Eigenteilekatalogen der Fall. Im Norm-Katalog beispielsweise sind evtl. nicht für alle Zeilen Fingerprints vorhanden, sodass Sie möglicherweise brauchbare Ergebnisse verlieren. Wenn Sie Teile zur näheren Begutachtung in den Bauteilvergleich laden, können Sie dort immer noch prüfen, ob die gewünschte Ausprägung vorhanden ist.

Gespiegelte Teile filtern: Wenn Sie die Option aktivieren, werden gespiegelte Teile herausgefiltert.

Beispiel: Gespiegelte Teile

Schwellenwert: Stellen Sie hier die minimalste tolerierte Ähnlichkeit ein.

Hinweis Wenn Sie keine Ergebnisse bekommen, habe Sie möglicherweise einen zu hohen Wert gewählt. Probieren Sie beispielsweise 70%, um mit sehr hoher Wahrscheinlichkeit Ergebnisse zu erhalten.

Fehlende Fingerprints nachgenerieren:

In folgenden Verzeichnissen suchen: Aktivieren Sie bei den zu durchsuchenden Verzeichnissen das Auswahlkästchen.

Preisspalte:
