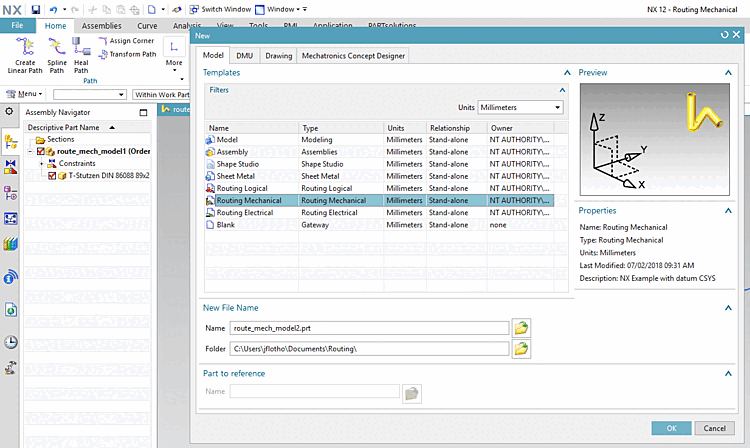

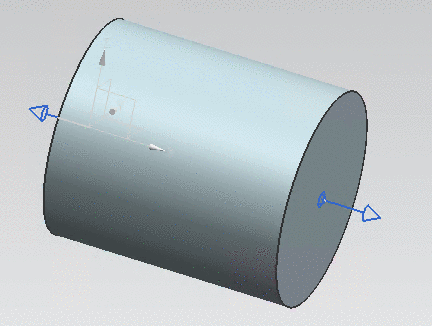

In NX Routing Mechanical gibt es die Möglichkeit, eine Pfadstruktur mit Anfangs-, End- und Knotenpunkten (Ports/Anchors) anzulegen und diese dann mittels Stock (dt. "Aufmaß") -Funktion mit beispielsweise Rohren zu ummanteln. Auf CNS-Seite entsprechen die Ports Anfügepunkten. Aus PARTsolutions exportierte Teile verhalten sich wie native NX-Teile und können direkt in Baugruppen integriert werden.

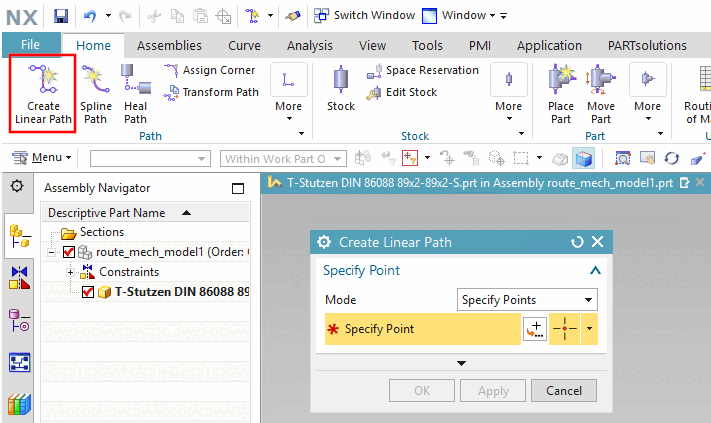

Klicken Sie Create Linear Path.

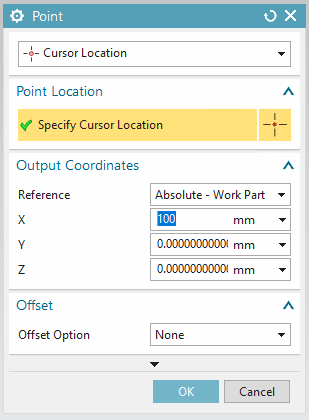

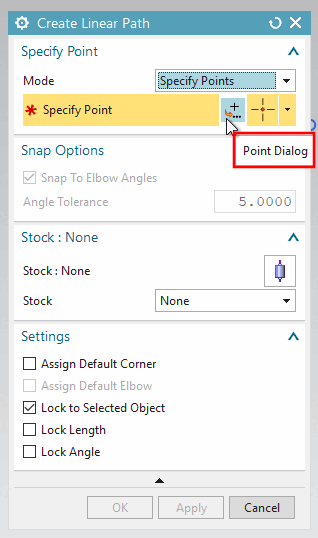

Bestimmen Sie Punkte z.B. mit Point Dialog.

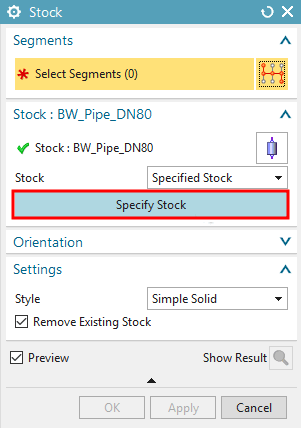

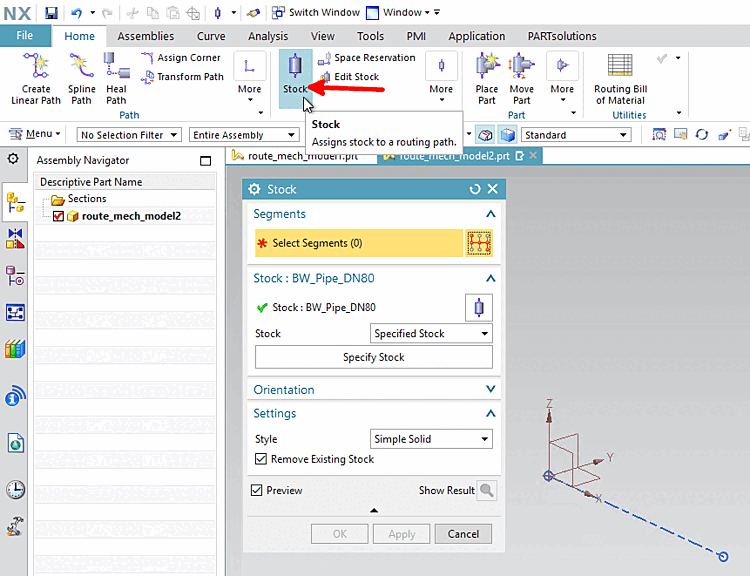

Klicken Sie auf Stock (dt. "Aufmaß").
-> Der gleichnamige Dialog wird geöffnet.

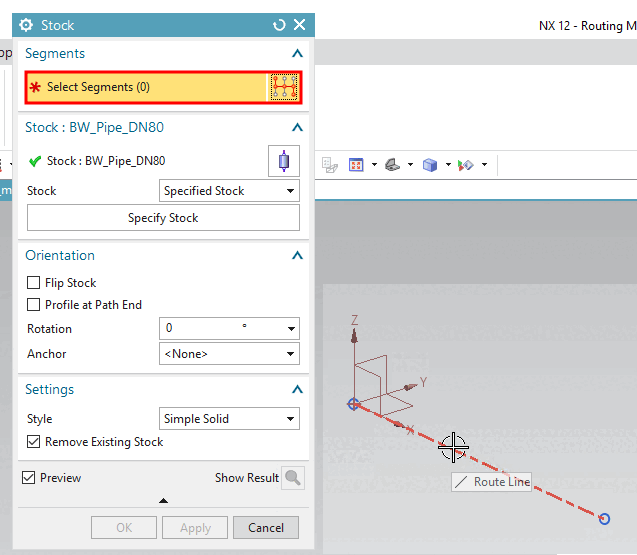

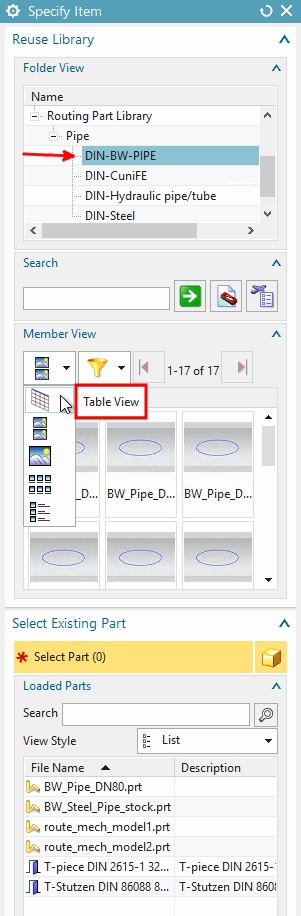

Klicken Sie auf Select Segments und dann mit dem Cursor auf den gewünschten Pfad.

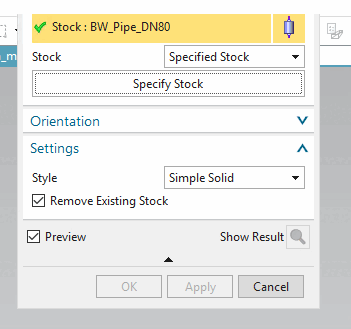

-> Ergebnis
