3.1.9.1.3. Registerseite "Exportoptionen" -> Einfügeposition, Optionen, Ebenen-Einstellungen

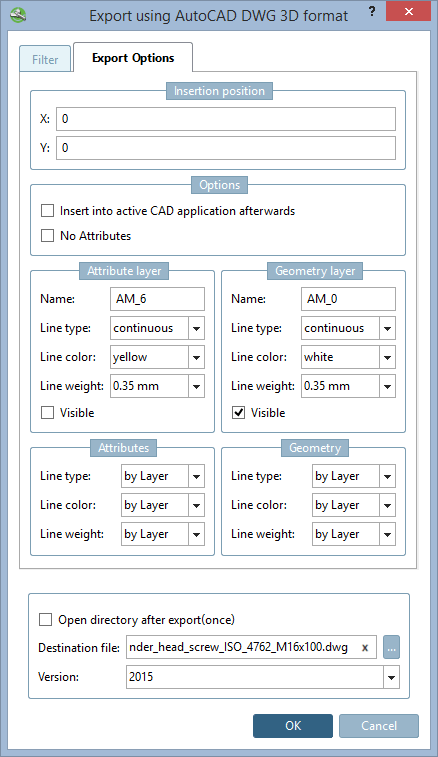

Auf der Registerseite Exportoptionen können Sie die Einfügeposition bestimmen.

Im Abschnitt Optionen finden Sie folgende Einstellungen:

  • Einfügeposition: X und Y

  • Optionen:

    • Anschließend in die aktive CAD Anwendung einfügen:

    • Keine Attribute generieren: ...verhindert, dass bestimmte Attribute (z.B. Texte aus PARTproject) beim Export mit ans CAD-System übergeben werden.

  • Ebene für Attribute

    • Name: Freie Eingabe des Ebenennamens

    • Linientyp

    • Linienfarbe

    • Linienstärke

    • Sichtbar - Attribute im Zeichenbereich sichtbar erzeugen: ja/nein

    Neben der Möglichkeit, bestimmte Linien und Farben direkt vorzugeben, können Sie die Farb- und Linieneinstellung auch von der Layer-Einstellung im CAD-System abhängig machen. Wählen Sie dazu die Einstellung "by layer".

  • Attribute: Einstellungsoptionen siehe oben

  • Ebene 3D-Objekte: Einstellungsoptionen siehe oben

  • 3D-Objekte: Einstellungsoptionen siehe oben
