5.9.4.3.4. Beispiel: Varianten von 3D-Modellen

Varianten können beispielsweise eingesetzt werden bei Projekten, die zeilenweise unterschiedliche 3D-Modelle und Bemaßungsansichten enthalten.

Im folgenden Beispiel wird die Teilenummer/Bestellnummer (TNR) für die Steuerung der Varianten verwendet.

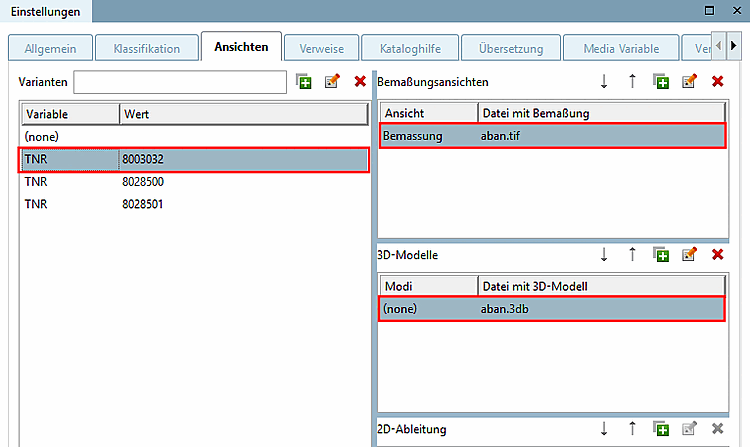

Variante 1

Variante 1

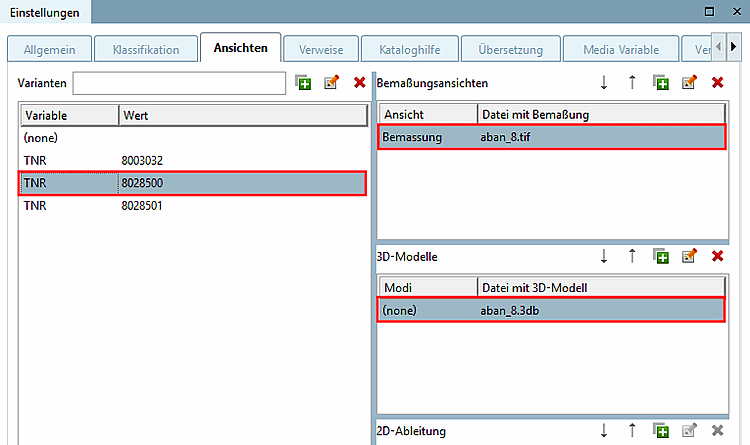

Variante 2

Variante 2

  1. Legen Sie im Dialogbereich Varianten mit Klick auf unterhalb von (none) eine neue Zeile an.

  2. Legen Sie in der Spalte Variable die Variable der Teilenummer an (hier beispielhaft TNR).

  3. Tragen Sie in der Spalte Wert die Teilenummer ein.

  4. Wählen Sie im Dialogbereich 3D-Modelle in der Zeile (none) für jede Variante per Listenfeldauswahl das gewünschte 3D-Modell.

Sehen Sie sich das Ergebnis im PARTdataManager an.

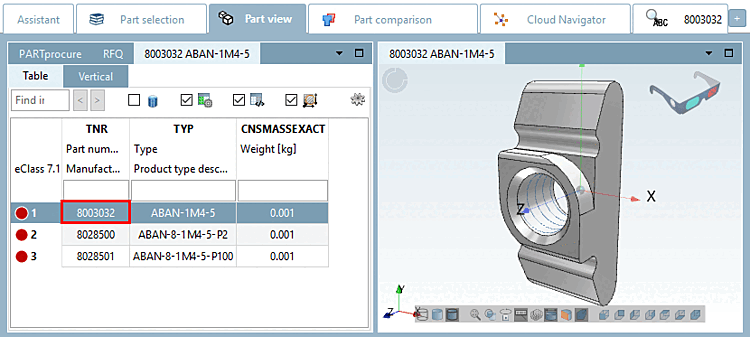

Zeile 1

Zeile 1

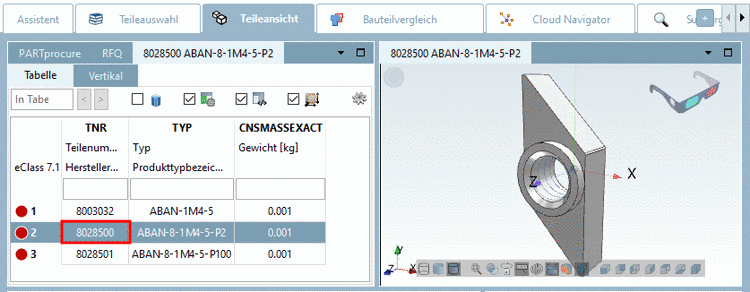

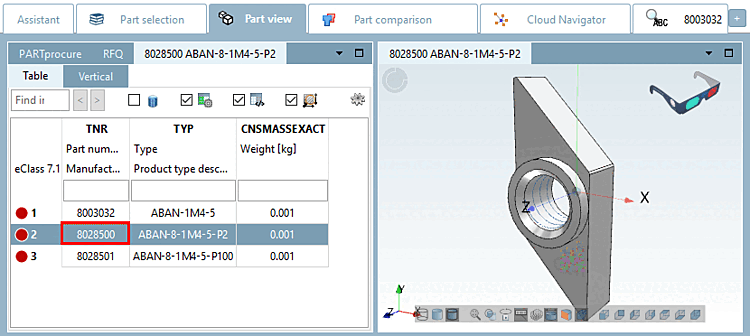

Zeile 2

Zeile 2
