3.13.1.2.1. Skizzensuche (2D) - Bildimport mit verbessertem Ausschneiden

Der Bildimport in der Skizzensuche (2D) wurde verbessert.

Im Folgenden ist der Ablauf gezeigt:

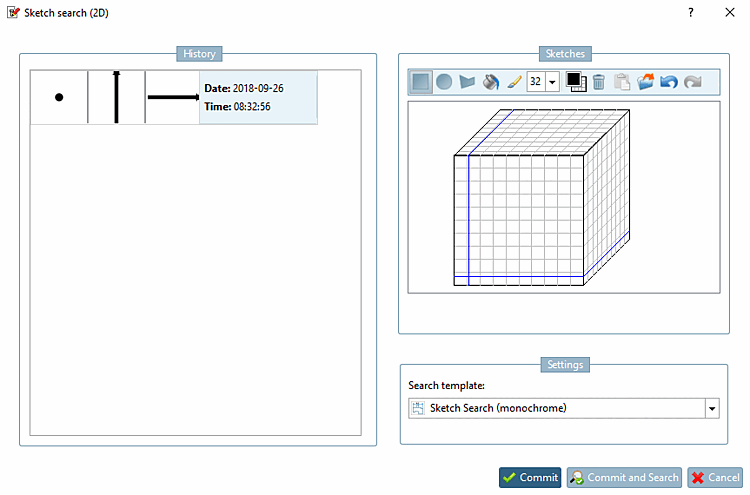

  1. Rufen Sie Skizzensuche (2D) auf.

    -> Das gleichnamige Dialogfenster öffnet sich.

  2. Klicken Sie auf das Icon Zeichnung importieren und fügen Sie das gewünschte Bild via Explorer ein. Ebenso gut können Sie das Bild auch direkt mit Strg+V einfügen.

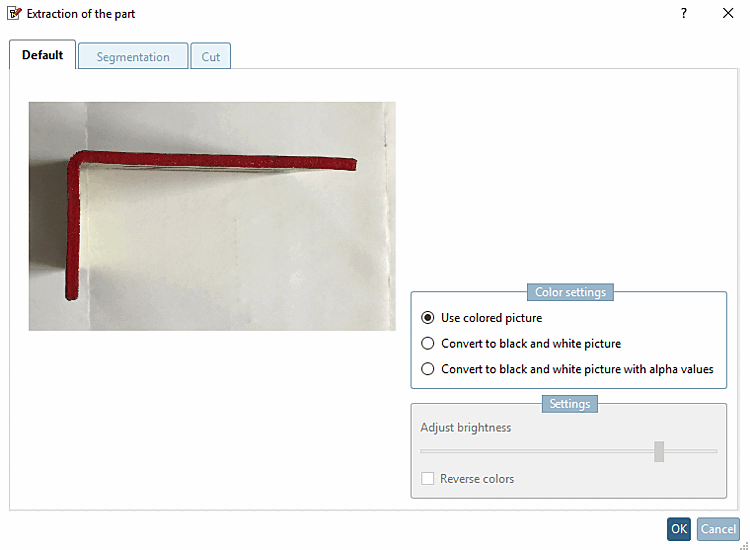

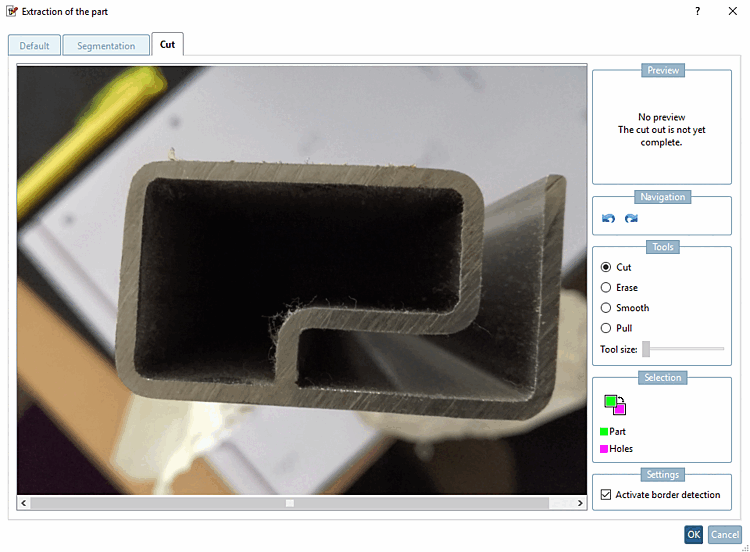

    -> Es öffnet sich das Dialogfenster Zeichnung importieren.

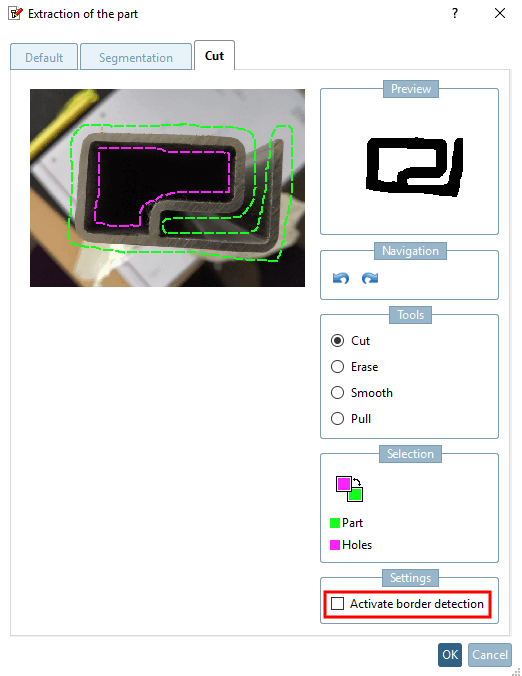

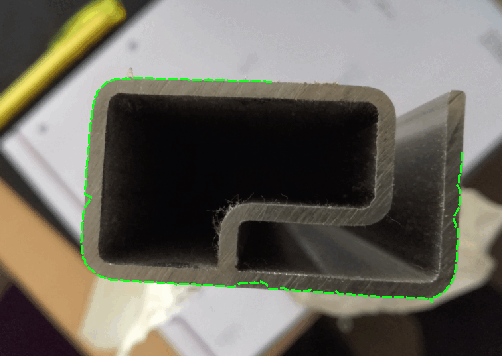

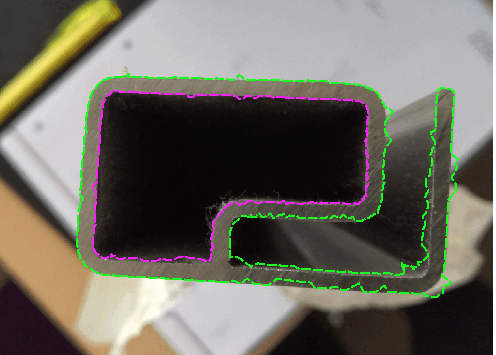

  3. Markieren Sie den inneren Bereich mit einer ersten Freihandlinie:

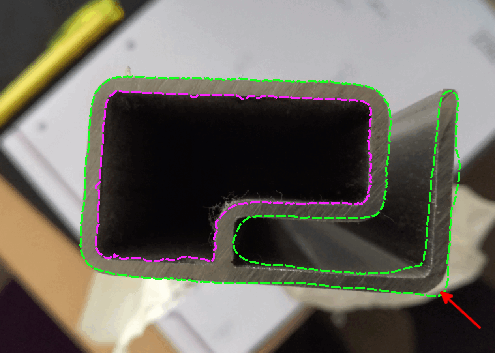

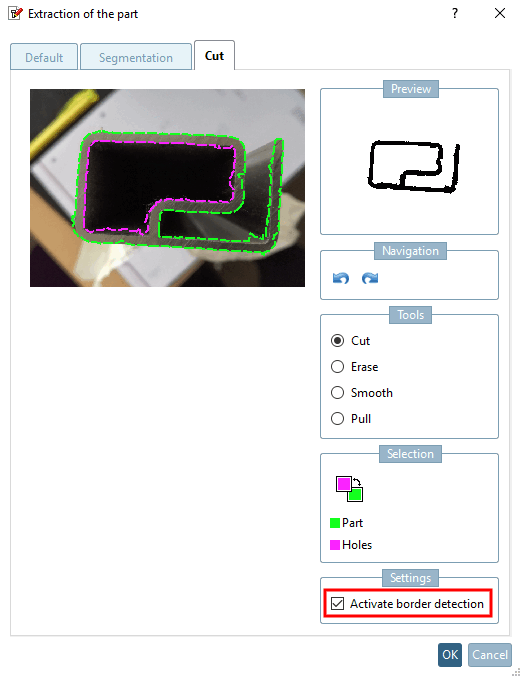

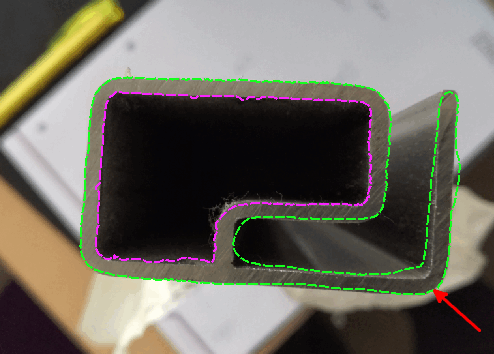

  4. Markieren Sie den äußeren Bereich mit einer zweiten Freihandlinie:

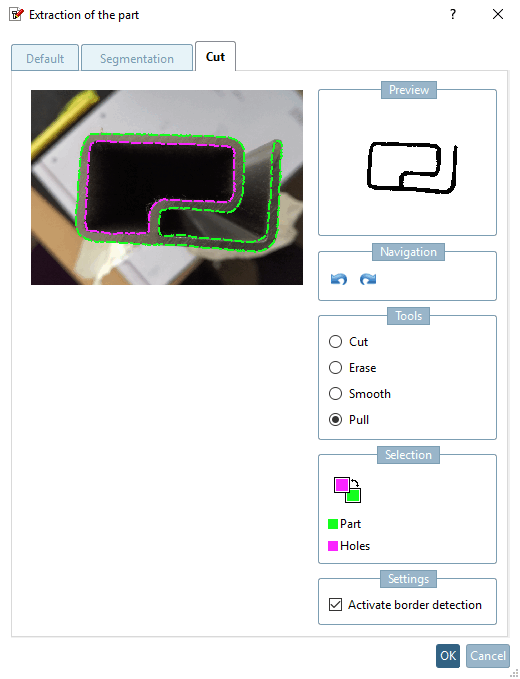

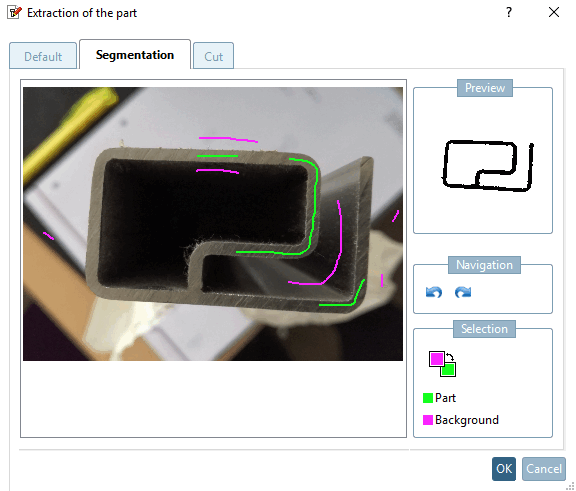

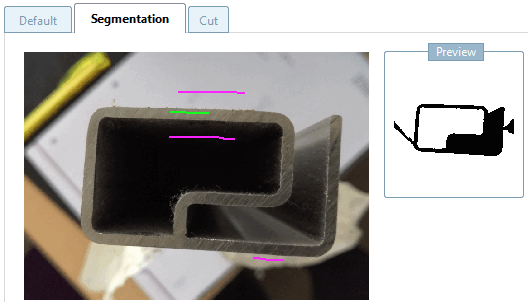

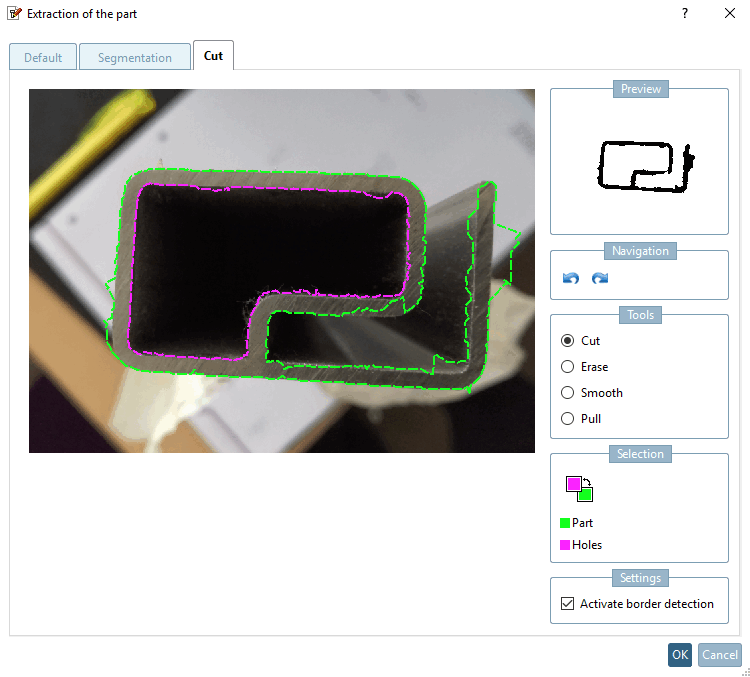

    -> Sobald Sie die Maustaste loslassen, wird ein Ergebnisvorschlag angezeigt.

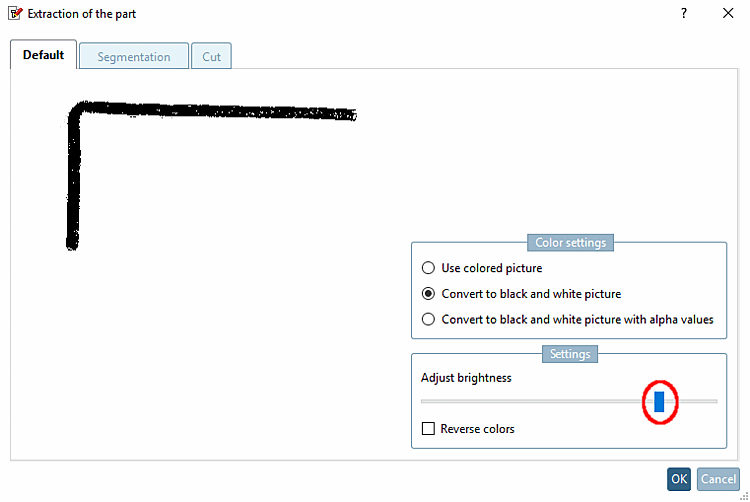

  5. Wenn Sie zufrieden sind mit der Auswahl klicken Sie auf Ja, Skizze übernehmen, ansonsten auf Nein, Auswahl wiederholen.

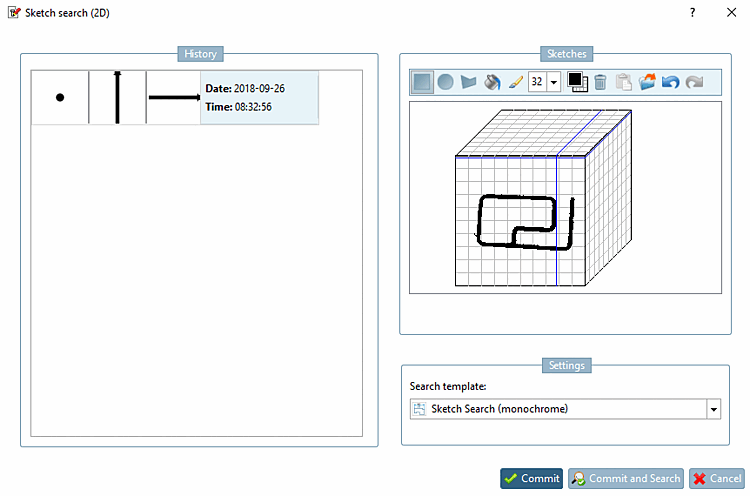

    -> Die Auswahl wird in den Skizzierer übernommen.
