1.4.2. Toleranz-Import-Einstellungen via Pipeline (oder per Konfigurationsdatei)

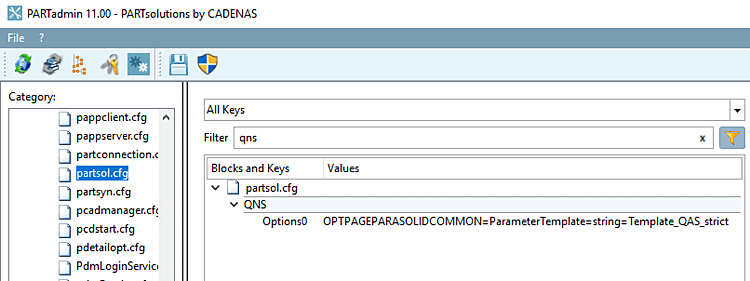

1.4.2.1. Alternative Einstellungsmöglichkeit per Konfigurationsdatei partsol.cfg
1.4.2.2. Template "multisolid"
1.4.2.3. Bauteile mit 2D-Flächen

[Hinweis]Hinweis

Achten Sie bitte in Bezug auf Toleranzen auf die passende Einstellung! Es können bei kleinen Bauteilen mit sehr kleinen Features (<0,01mm) sowie sehr großen Bauteilen mit kleinen Features (40m Stahlband mit 1mm Verrundung) Probleme auftreten.

Im Quick & Simple Knoten einer Pipeline finden sich drei Standardvorlagen für den Q&S Import:

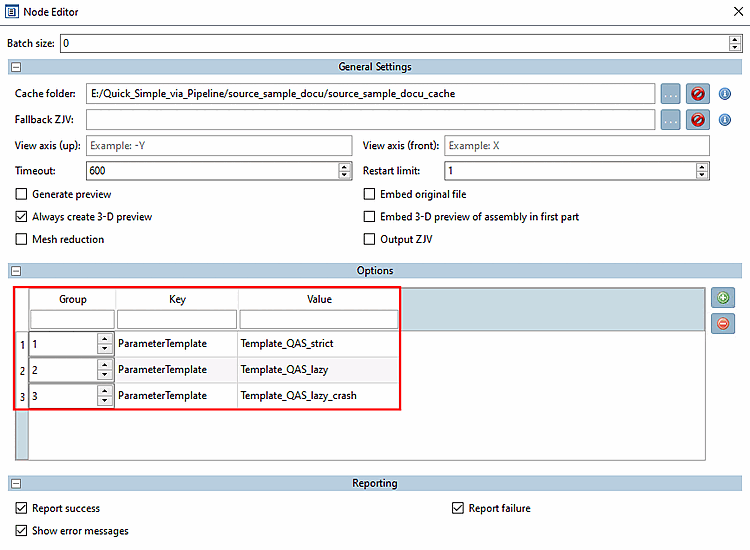

Quick & Simple Knoten > Node Editor

Quick & Simple Knoten > Node Editor

  • strict:

    • Es darf nur Solids geben

    • Alle Flächen müssen den Solids zugeordnet sein

    • Unter der eingebauten Toleranz von Parasolid gibt es keinen Fehler im Model (offene Flächen)

  • lazy: Oben genannte Punkte werden nicht erzwungen, aber reportet

  • lazy crash: Wie Lazy, wird aber mit bekannten Problemen umgehen, die evtl. zu einem Fehler führen

Diese Templates sollen auch in dieser Reihenfolge angewendet werden.
