3.5.4.6. Korrektur der Richtung der BIM-Verbindungspunkte

[Hinweis]Hinweis

Beachten Sie, dass Anfügepunkte nicht mehr via Revit Klassifikation -> Revit family template mapping (RVT_CP) ausgezeichnet werden sollten, sondern via CNS-Klassifikation -> Placement Coordinatesystem (CNS_CP).

Mittels der Funktion Korrektur der Richtung der BIM-Verbindungspunkte können Sie die Orientierung von Revit-Anfügepunkten ändern (nur 180°).

Voraussetzung: Unter \libs\all\plugins müssen die Dateien cpcorrect.cfg, cpcorrect.def und cpcorrect.vbb vorhanden sein.

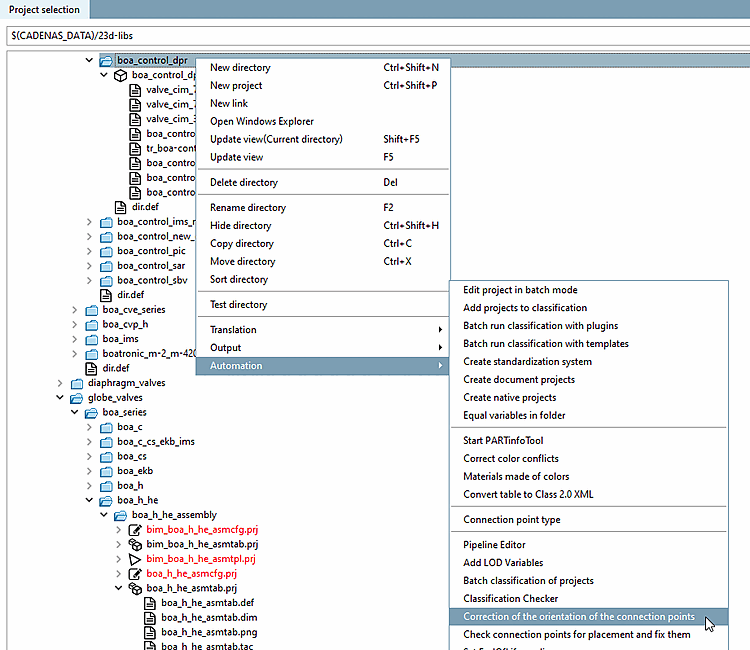

  1. Rufen Sie die Funktion über einem beliebigen Katalogverzeichnis auf.

    Dialogfenster "Korrektur der Richtung der BIM-Verbindungspunkte"

    Dialogfenster "Korrektur der Richtung der BIM-Verbindungspunkte"

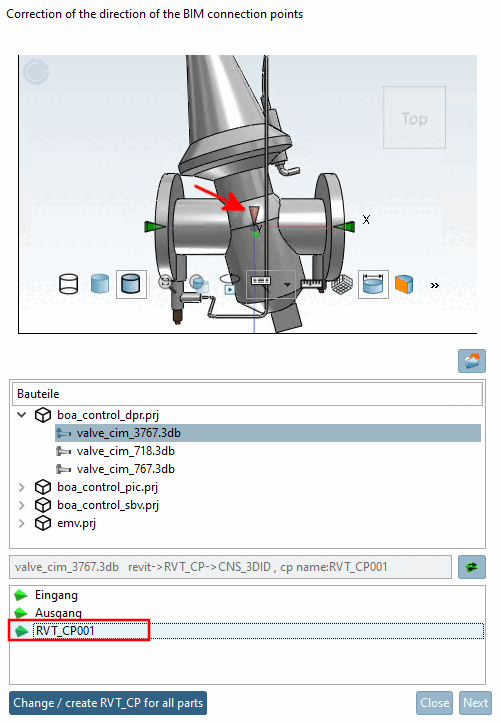

  2. Die gefundenen Bauteile werden aufgelistet und der ermittelte Revit-Anfügepunkt ist bereits selektiert.

    Dialogfenster "Korrektur der Richtung der BIM-Verbindungspunkte"

    Dialogfenster "Korrektur der Richtung der BIM-Verbindungspunkte"

  3. Prüfen Sie die Orientierung des Anfügepunktes.

    Gegebenenfalls können Sie die Orientierung des rot markierten Verbindungspunktes mit Klick auf das Icon Verbindungspunktrichtung umkehren um 180° ändern.

  4. Klicken Sie zum Speichern auf den Button RVT_CP für alle Teile ändern / erstellen.
