4.6.3. Bemaßungsansichten / 2D-Ableitung
exportieren
Um
3D-Bauteile/Baugruppen aus PARTsolutions in ein 2D-CAD-System einfügen zu können, erzeugen Sie eine
2D-Ableitung des
3D-Objektes.

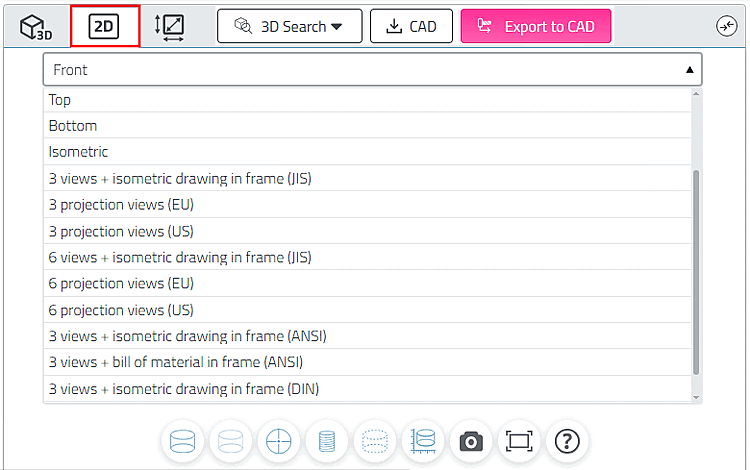

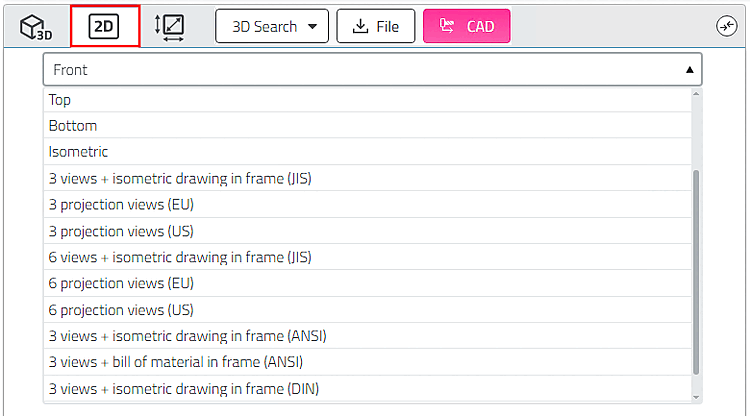

Klicken Sie
auf das 2D-Icon.
-> Die
2D-Ansichten werden geladen.

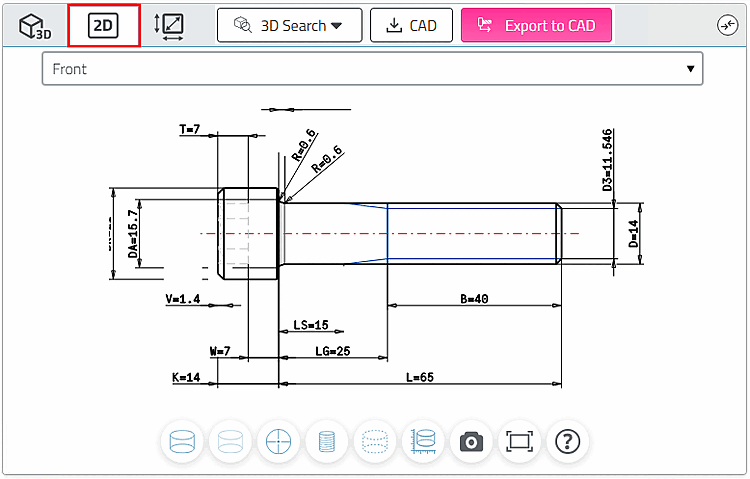

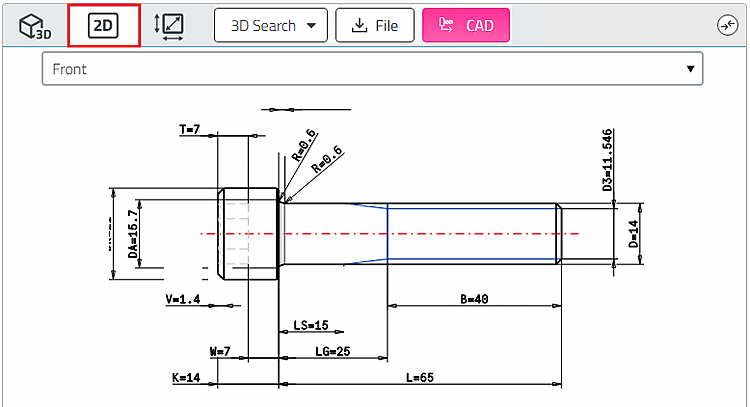

Wählen Sie
im Listenfeld die gewünschte Ableitung aus.
Klicken Sie
auf den Button Exportieren ins
CAD.

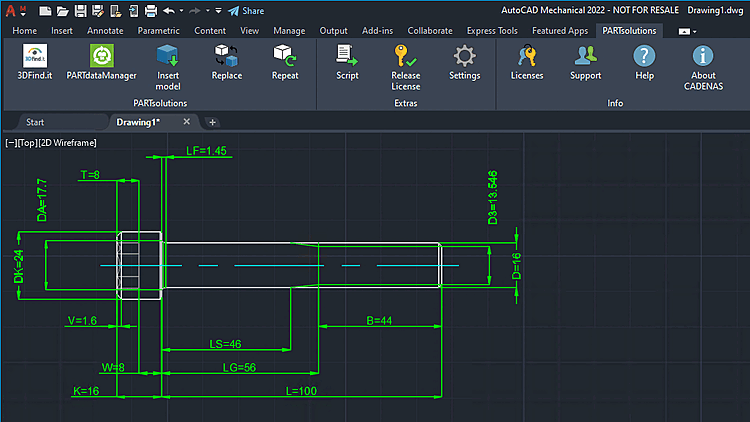

-> Die
2D-Ableitung wird im 2D CAD geöffnet.
