Um das Bauteil in ein 2D-CAD-System zu übertragen, müssen Sie eine 2D-Ableitung erstellen. Klicken Sie auf den Reiter 2D-Ableitung.

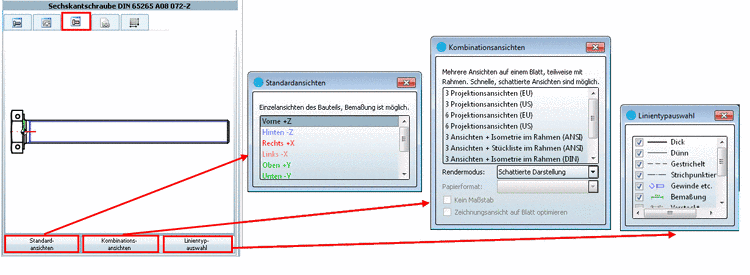

Folgende Einstellungsoptionen stehen Ihnen zum Bestimmen der 2D-Ableitung zur Verfügung:
Standardansichten (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.1, „Standardansichten“ in PARTsolutions - Handbuch für Anwender.)
Kombinationsansichten (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.2, „Kombinationsansichten“ in PARTsolutions - Handbuch für Anwender.)
Linientypauswahl (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.3, „Einstellungen/Sichtbarkeit“ in PARTsolutions - Handbuch für Anwender.)
Klicken Sie auf die jeweilige Schaltfläche, öffnet sich das dazugehörige Dialogfenster.
Informationen zu allen Kontextmenübefehlen im 2D-Ableitungs-Dialogfenster finden Sie unter Kontextmenüs: 3D / 2D / Technische Angaben.
