3.1.7.6.2.2. Detaillierungsgrad - Verschiedene Schemas

Parallel zu den aus Maschinenbau-Katalogen bekannten LOD-Stufen hoch, mittel und niedrig gibt es in Architektur / BIM Katalogen ein eigenes Prinzip im Schema 100 / 200 / 300 / 350 / 400 / 500.

Beispiel Maschinenbau

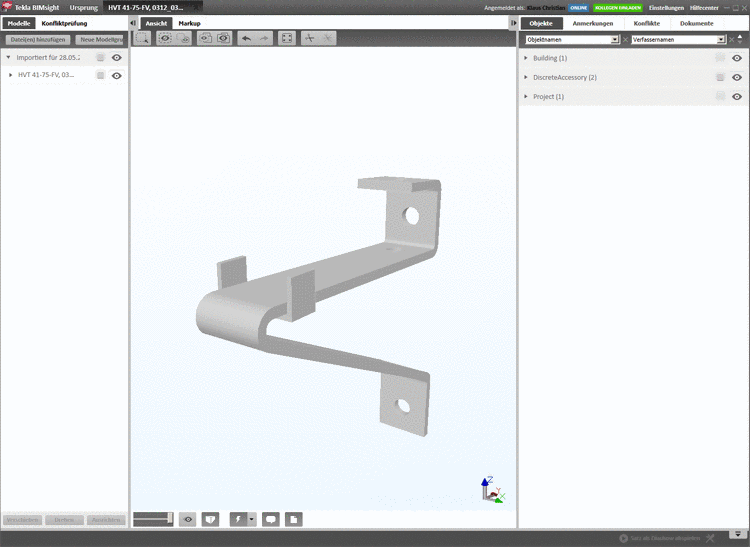

Detaillierung niedrig

Detaillierung niedrig

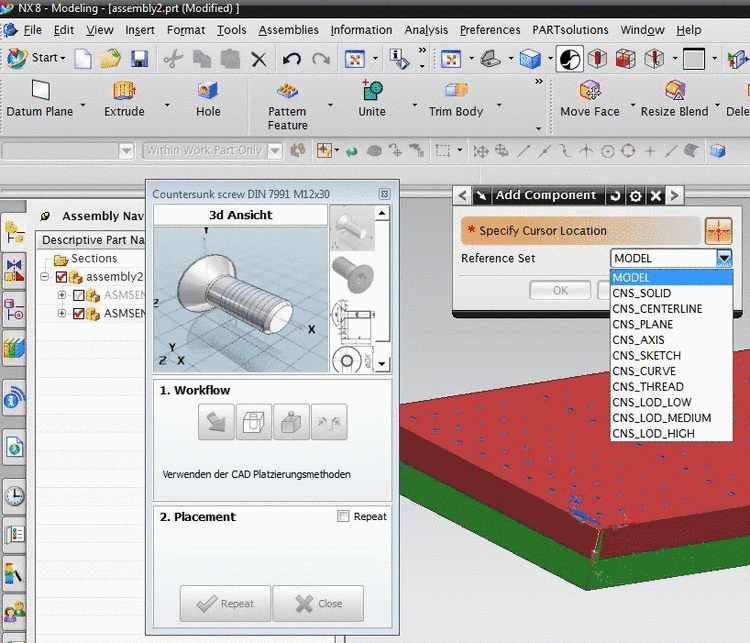

Detaillierung mittel

Detaillierung mittel

Detaillierung hoch

Detaillierung hoch

Beispiel Architektur

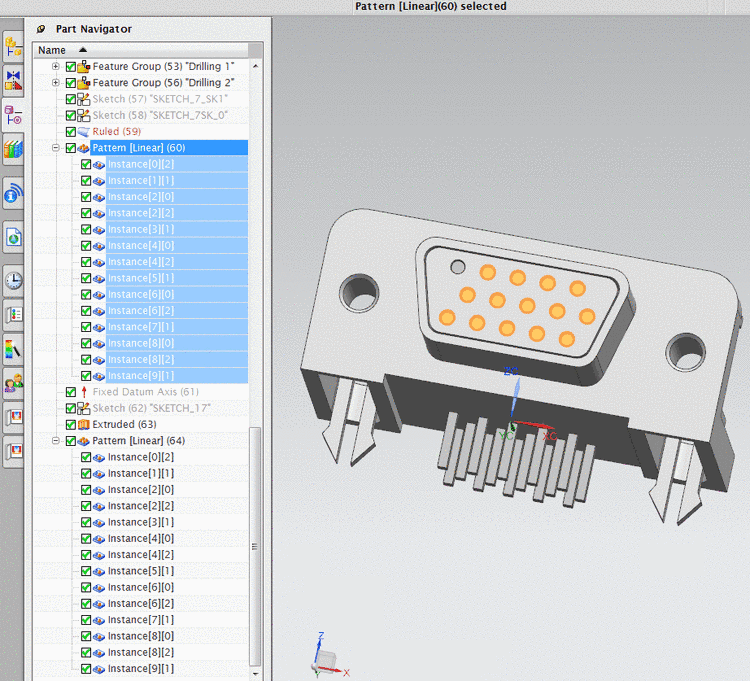

300

300

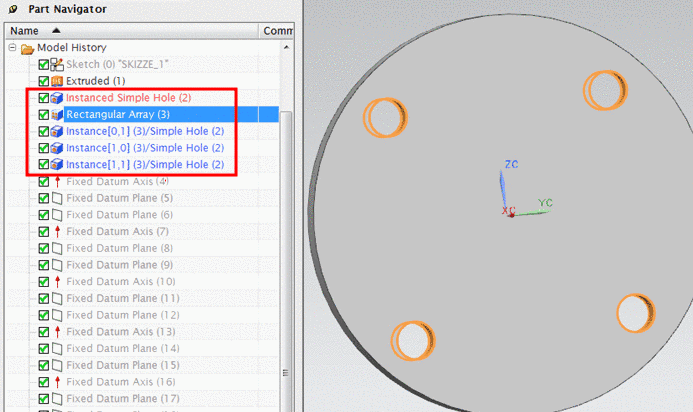

350

350

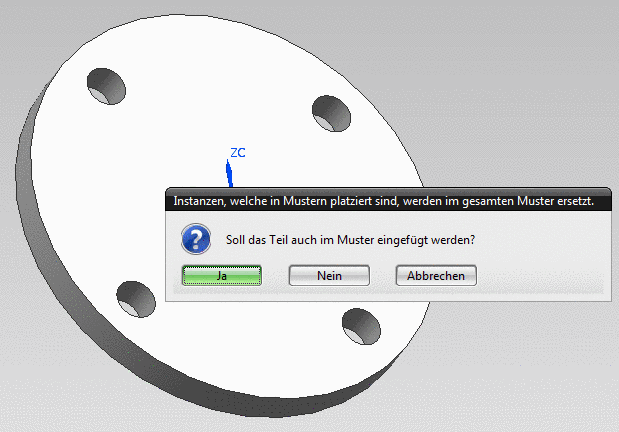

400

400

Die folgende Tabelle zeigt den Zusammenhang zwischen beiden Modellen.

ArchitekturMechanik
100

  • Keine 3D Repräsentation

  • Repräsentation alleine über 2D Zeichnung

  • Das Zeichnugsformat muss 2DB sein

200

  • 3D Repräsentation als Bounding-Box, z.B. Zylinder oder Quader

300Detaillierung niedrig

  • 3D Repräsentation als sehr simples Modell, ohne Innengeometrie, Abzugskörper oder kosmetische Elemente (wie z.B. Beschriftung)

350Detaillierung mittel

  • 3D Repräsentation als mittel-detailliertes Modell, Abzugskörper in einfacher Form erlaubt

  • Keine kosmetischen Elemente oder Beschriftungen

400Detaillierung hoch

  • Repräsentation als hoch-detailliertes 3D-Modell, Abzugskörper sowie kosmetische Elemente und Beschriftungen sind erlaubt

500 / 600 / 700

  • LOD Stufen > 400 – werden Stand heute (02/2017) von CADENAS noch nicht spezifiziert
