4.7.8.10.3. Kopierten
Sketch auf ebener Fläche eines Rotationskörpers einfügen
Mit
PARTsolutions V9 ist es nun möglich, einen Sketch innerhalb eines
Rotationskörpers auf einer ebenen Fläche zu kopieren und einzufügen.
Bislang war dies nur für Extrusionskörper möglich.
Gehen Sie
hierzu folgendermaßen vor:

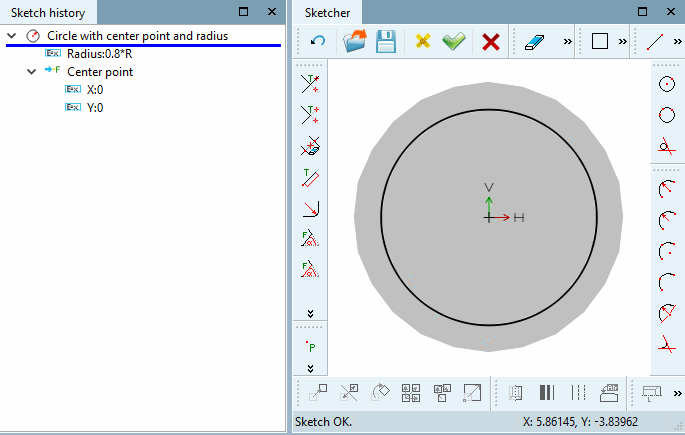

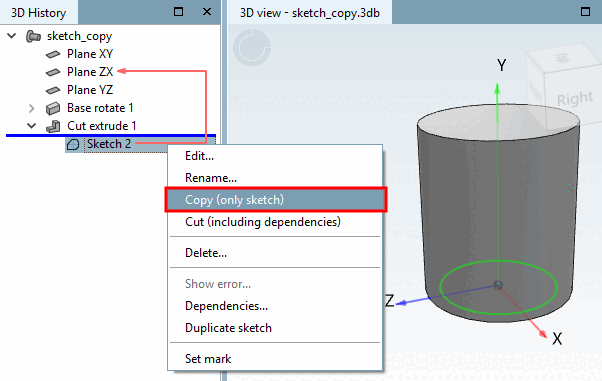

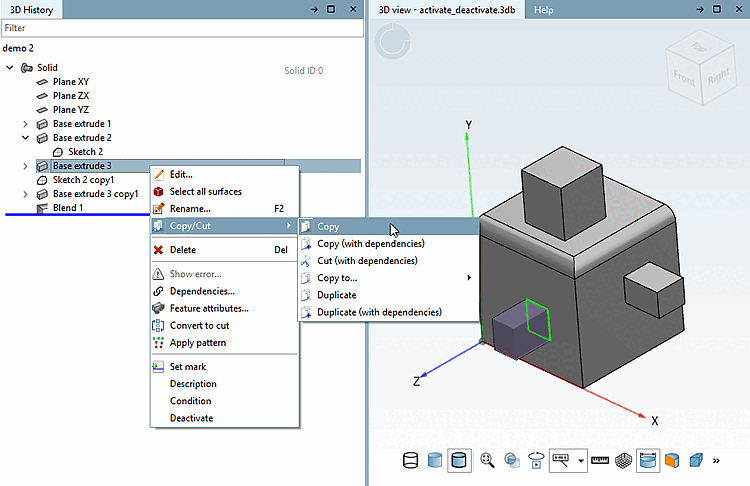

Wählen
Sie in der Historie auf dem zum kopierenden Sketch den Befehl
Kopieren (Nur Sketch).
-> Der
Umriss des Sketches wird farblich gekennzeichnet
Markieren
Sie die Fläche, auf welcher Sie den Sketch einfügen möchten.

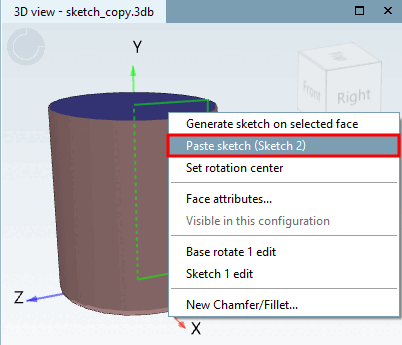

Wählen
Sie im Kontextmenü den Befehl Kopierten Sketch einfügen (Sketch ...).
Richten
Sie nun durch Klick auf die entsprechenden Achsen das
Koordinatensystem korrekt aus.
Wählen
Sie im Kontextmenü den Befehl Koordinatensystem wählen.
-->

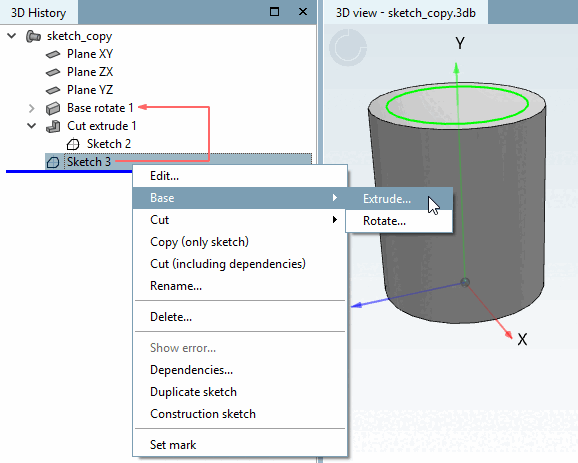

Der Sketch wird nun eingefügt.
