5.12.9.3. Publizierte Elemente - Sketch auswählen

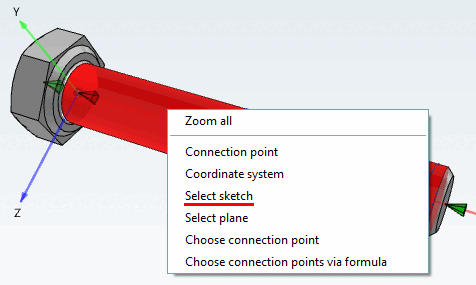

Rufen Sie mit Rechtsklick in die 3D-Ansicht das Kontextmenü auf.

Für das Erstellen von "Publizierten Elementen" auf Achsen, Punkten, etc. wählen Sie Sketch auswählen.

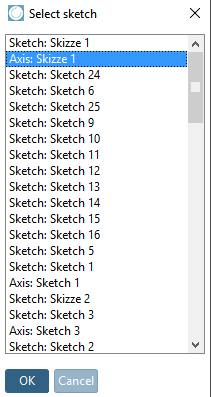

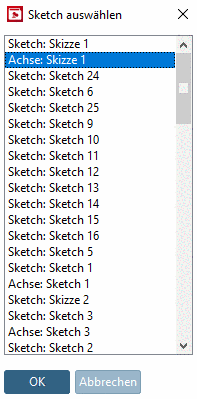

-> Das Dialogfenster Sketch auswählen erscheint.

Möchten Sie z.B. eine Achse als "Publiziertes Element" erstellen, wählen Sie den entsprechenden Sketch aus (hier im Beispiel "Achse: Skizze 2").

Bestätigen Sie mit OK.

-> Es erscheint der Bearbeitungsdialog.

Die Vorgehensweise entspricht der unter Abschnitt 5.12.10, „Normteile klassifizieren für Platzierungsdialog“ beschriebenen.
