4.6.1.26. eCATALOGsolutions: Automatisches Bemaßen der 2D-Ableitung

Beim automatischen Bemaßen gibt es mehrere neue Features:

Maßtextposition kann bei Horizontalmaßen eingestellt werden
Beispiel:
```
HORIZONTALOFFSETEXPR { "10.0" }
```
Der Ausdruck bestimmt die horizontale Verschiebung des Maßtextes vom Mittelpunkt aus. (Positive und negative Werte sind möglich.)
Pfeilspitzen zeigen von außen auf die Maßlinien
```
ALIGN { x }
```
x kann folgende Werte annehmen:
- 1: links
  Pfeilspitzen zeigen von außen auf die Maßlinien
- 2: mittig
  Die Pfeilspitzen zeigen von innen auf die Maßlinien.
- 3: rechts
  Die Pfeilspitzen zeigen von außen auf die Maßlinien.
```
AUTOMATIC { x }
```
x kann folgende Werte annehmen:
- 0: ALIGN
- 1: ALIGN wird nur dann berücksichtigt, wenn das Maß nicht zwischen die Pfeile passt.

Radialmaße sind nun ebenfalls möglich.

Die Steuerung erfolgt über folgende Parameter:

Zentraler Messpunkt für die radiale Bemaßung
Messpunkt 1 (PNT1)
```
    PNT1 { CONPNT { "Anfügepunktname" } }
```
Beispiel:
```
PNT1 { CONPNT { "PART1@P2" } }
```
Ansatzpunkt des Bemaßungpfeils (Messdistanz / Kreisradius)
Angabe eines festen Wertes oder besser einer Variablen
Beispiel:
```
   RADIUSEXPR { "DA" }
```
Länge des Bemaßungpfeils
Angabe eines festen Wertes oder besser einer Variablen
Beispiel:
```
    OFFSETEXPR { "DA/2" }
```
Winkel in Grad, in dem der Pfeil verlaufen soll
Beispiel:
```
  ANGLEEXPR { "15" }
```

Beispiel:

RADIAL {
 PNT1 { CONPNT { "PART1@P2" } }
 RADIUSEXPR { "DA" }
 TEXT { "R{AUTOMATIC}" }
 ANGLEEXPR { "0" }
 OFFSETEXPR { "DA/2" }
 FONTHEIGHT {1}
 ARROWSIZE {1}
 VIEWS {2,3}
}

RADIAL {
 PNT1 { CONPNT { "PART1@P2" } }
 RADIUSEXPR { "DI" }
 TEXT { "R{AUTOMATIC}" }
 ANGLEEXPR { "15" }
 OFFSETEXPR { "DA/2" }
 FONTHEIGHT {1}
 ARROWSIZE {1}
 VIEWS {2,3}
}

Winkelmaße sind nun ebenfalls möglich:

Die Steuerung erfolgt über folgende Parameter:

Messpunkte
Die Messpunkte referenzieren auf Anfügepunkte, die im Bauteil vorhanden sein müssen.
Bei Winkelmaßen werden über 4 Punkte 2 Linien definiert, die den Winkel beschreiben.
Messpunkte 1 bis 4 (PNT1 - PNT4)
```
 PNT1 { "refpnt Anfang der Linie 1" }
 PNT2 { "refpnt Ende der Linie 1" }
 PNT3 { "refpnt Anfang der Linie 2" }
 PNT4 { "refpnt Ende der Linie 2" }
```
Drehsinn
Standardeingaben sind "0" und "1".
Der Wert muss in Anführungszeichen gesetzt werden!
```
 L1LEFT { "x" } => x=1 bedeutet: winkel liegt links von linie 1, sonst rechts
 L2LEFT { "x" } => x=1 bedeutet: winkel liegt links von linie 2, sonst rechts
```
Winkel <-> Vollkreis minus Winkel
Standardeingaben sind "0" und "1".
```
 OTHER { "x" }
```
x=1 bedeutet: Berechneten Winkel bemaßen
x=0 bedeutet: Vollkreis minus berechneten Winkel bemaßen
Offset des Bemaßungspunktes vom Schnittpunkt der Linien
OFFSETEXPR { "expression" }
Beispiel mit Angabe der Variable "B":
```
  OFFSETEXPR { "B" }
```

Beispiel:

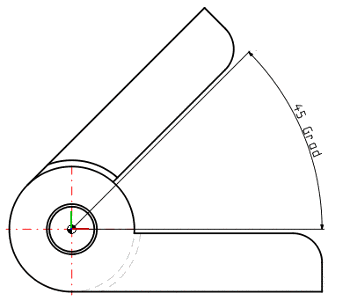

CUSTOMDIMENSIONS {

ANGLE {
 PNT3 { CONPNT { "FLUEGEL1@mitte" } }
 PNT4 { CONPNT { "FLUEGEL1@ende" } }
 PNT1 { CONPNT { "FLUEGEL2@mitte" } }
 PNT2 { CONPNT { "FLUEGEL2@ende" } }

 FONTHEIGHT { 1 }

 TEXT {"{AUTOMATIC} Grad" }

 L1LEFT { "0" }
 L2LEFT { "0" }

 OTHER { "1" }
 OFFSETEXPR { "B" }
 ARROWSIZE {0.5}
 VIEWS {0,1}
}
}

Detaillierte Erläuterungen hierzu finden Sie unter 2D-Ableitung: automatische Bemaßungen.
