Für Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc. kann das Schneiden in der 2D-Ansicht ausgeschlossen werden.

In Bild 1 unten sehen Sie, dass bei Aktivierung des entsprechenden Klassifikations-Merkmals nur die Platte geschnitten wird und nicht die Schraube.

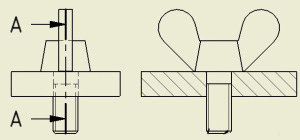

Bild 1: Schraube nicht geschnitten

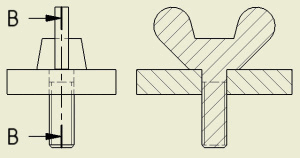

Bild 2: Schraube geschnitten

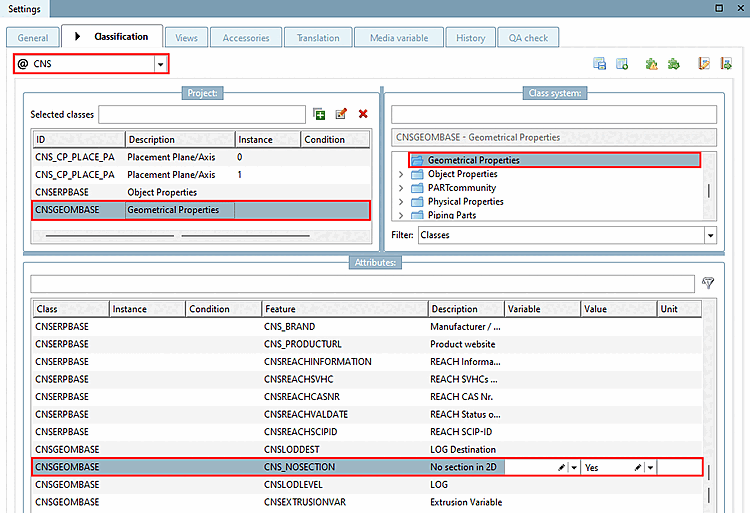

Für die gewünschten Projekte ist in PARTproject unter Projekt bearbeiten -> Allgemein -> Klassifikation > Merkmale (CNS) das Feature CNS_NOSECTION auf 1 gesetzt. Siehe Abschnitt 5.12.5, „Projekte zu Klassifizierung hinzufügen (Kontextmenü)“ in eCATALOGsolutions - Handbuch.

	Hinweis
	In Ausnahmefällen kann per Consulting via Konfigurationsdatei eingegriffen werden und so auf diesem Wege bestimmte Verzeichnisse/Projekte deklariert werden. Lokale Änderungen in der Projektdatei sind nicht zielführend, da diese beim nächsten Katalogupdate wieder verloren gehen. Änderungen sollten zentral im Modellierungsprozess vorgenommen werden.
