3.1.9.2. Export 2D-Formate
3.1.9.2.1. Registerseite "Ansichten"
Zurück  Weiter
3.1.9.2.1. Registerseite "Ansichten"

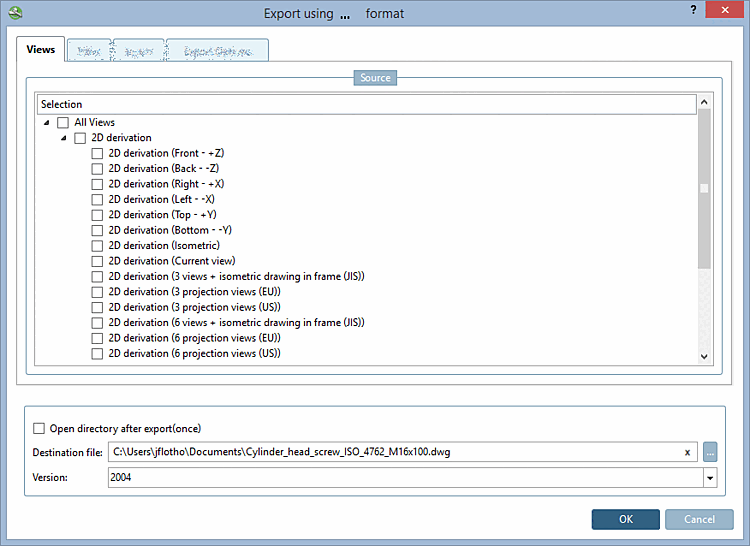

Registerseite "Ansichten"

Registerseite "Ansichten"

  • Detaillierte Informationen zur Option Verkürzte Ansicht finden Sie unter Abschnitt 3.1.10.1.4, „Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren“.

  • Quelle:

    Sie können alle aufgeführten Ansichten exportieren oder nur die speziell aktivierten. Wählen Sie einen Modus:

    • Aktives Fenster (2D-View)

    • Aktive 2D-Ableitung (...)

    • Alle Fenster (alles, was unter Ansichten aufgeführt ist)

    • alle 2D-Ableitungen (die unterhalb bei Ansichten aufgeführt sind)

    • alle Technischen Ansichten

    • Ausgewählte Ansichten

  • Ansichten:

    • Aktives Fenster (2D-View)

    • Aktive 2D-Ableitung (...)

    • Fenster (2D-View)

    • Fenster (Technische Ansicht (2D))

    • Verschiedene 2D-Ableitungen wie z.B. "3 Ansichten + Isometrie im Rahmen (DIN)" oder "Rechts"

    Sofern unter Quelle die Option Ausgewählte Ansichten selektiert wurde, können Sie unter Ansichten die gewünschten Ansichten per Auswahlkästchen aktivieren.

    Detaillierte Informationen zu den einzelnen Ansichten finden Sie unter Abschnitt 3.1.10.1, „Dialogfenster "2D-Ansicht"“.
