3.1.6.4.2.1. Beispiel

Gesucht sei folgende Zylinderschraube:

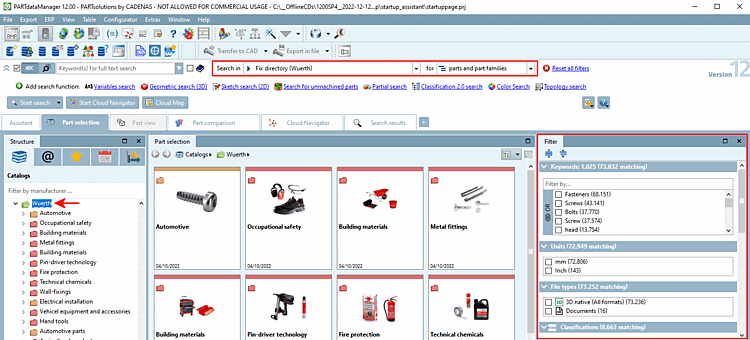

  1. Selektieren Sie im Indexbaum beispielsweise den Katalog "Würth".

    Wählen Sie unter Suchen in die Option Aktueller Katalog.

    Wählen Sie unter Suchen nach die Option Teilefamilien und Einzelteilen.

    -> Unter Suchen in wird Aktueller Katalog (Würth) angezeigt.

    -> Im Dialogbereich Filter werden Facetten angezeigt.

  2. Setzen Sie folgende Filter:

    • Schlagworte -> Zylinderschrauben

    • Klassifikationen -> Maschinenschraube, Schraube flach aufliegend, Innenantrieb

      [Tipp]Tipp

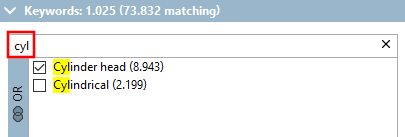

      • Bei Schlagworte z.B. steht ein Filter-Eingabefeld zur Verfügung. So können Sie schnell die gesuchten Optionen ermitteln.

      • Die Reihenfolge beim Setzen der Filter ist prinzipiell egal.

      -> Nach dem Setzen des ersten Filters wird der Dialogbereich links angezeigt.

      -> Nach jedem Setzen eines Filters erfolgt unmittelbar eine Anpassung der Anzeige.

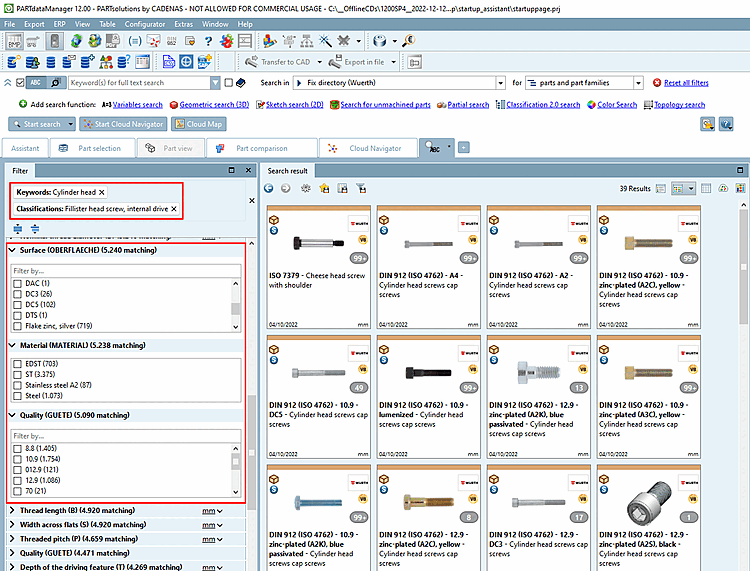

      -> Im unserem Beispiel werden jetzt nur noch Zylinderschrauben angezeigt.

      -> Außerdem werden nun gemeinsame Variablen angezeigt.

  3. Setzen Sie beispielsweise folgende Variablenfilter:

    • Oberfläche -> DC3

    • Werkstoff -> ST

    • Güte -> 10.9

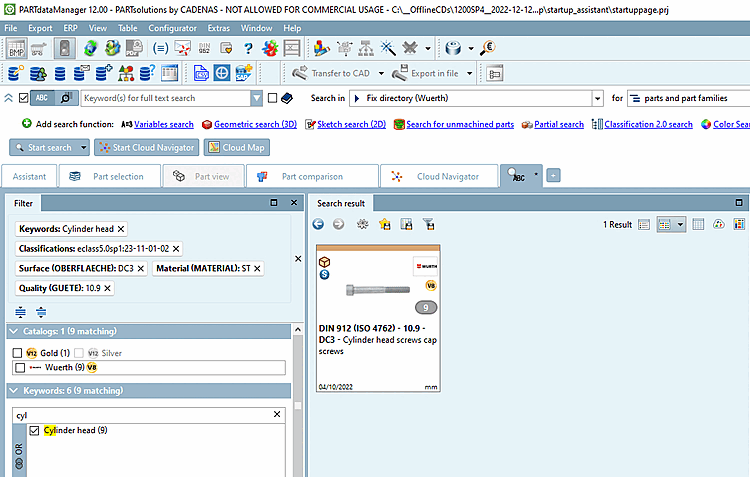

    -> Nun ist bereits ein Produkt eindeutig spezifiziert.

    -> Je weiter spezifiziert wird, um so mehr Variablenfilter (bei Schrauben z.B. Gewindenenndurchmesser und Länge, etc.) werden angezeigt.

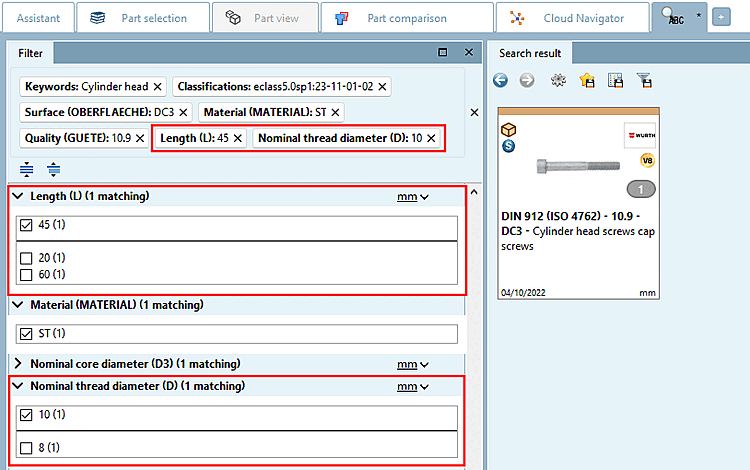

  4. Spezifizieren Sie nun beispielsweise Gewindenenndurchmesser und Länge.

    • Gewindenenndurchmesser -> 10

    • Länge -> 45

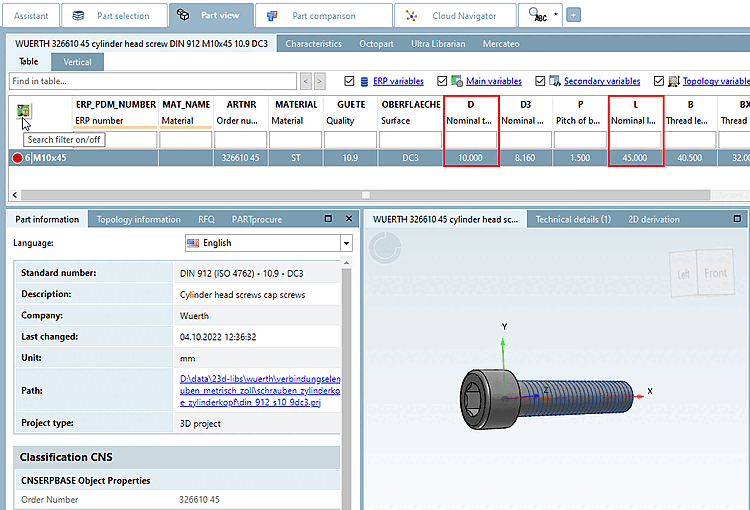

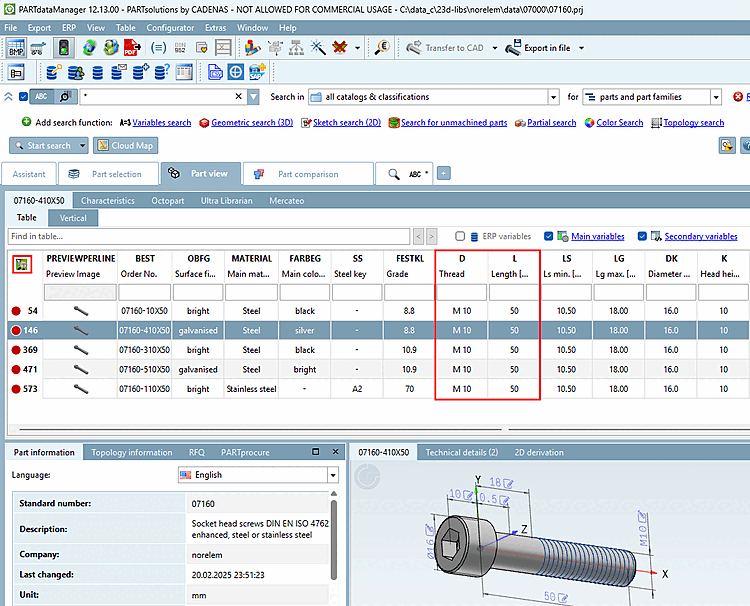

  5. Öffnen Sie das Teil.

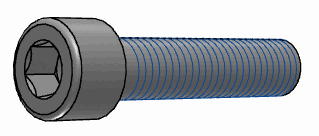

    -> Es wird exakt die gesuchte Ausprägung angezeigt.

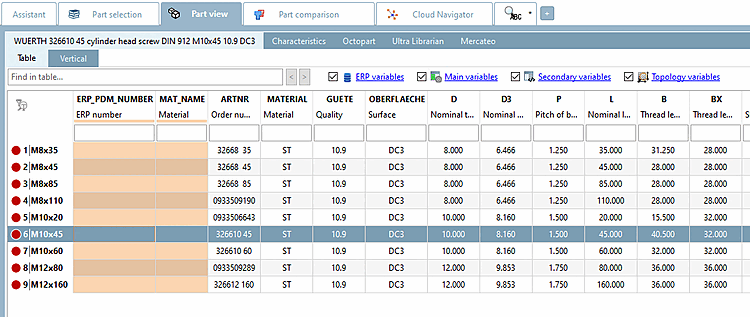

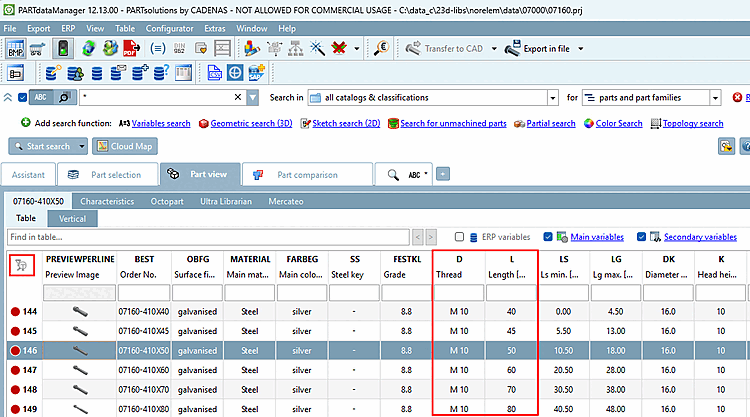

  6. Wenn Sie alle Tabellenzeilen sehen möchten, klicken Sie auf das Icon Suchergebnisfilter an/aus.

    -> Es werden alle Tabellenzeilen angezeigt und das Icon ist ausgegraut .
