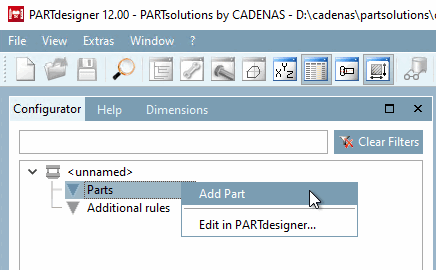

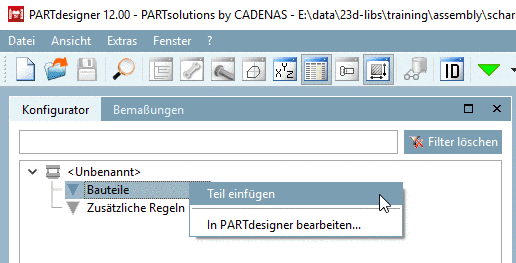

Klicken Sie im Dockingfenster Konfigurator [Configurator], im Kontextmenü von Bauteile [Parts] auf Teil einfügen [Add Part].

Teil einfügen [Add Part]

→ Ein Explorer-Fenster wird geöffnet.

Wählen Sie als erstes Teil das Dummy-Startteil "scharnier_dummy.prj".

→ Das Dialogfenster Eigenschaften des Teils [Part properties] wird geöffnet.

Aktivieren Sie die Auswahlkästchen Start-Element [Start element] und Nicht exportieren [No export] .

Hinweis Beim Start-Element müssen diese obligatorisch aktiviert sein!

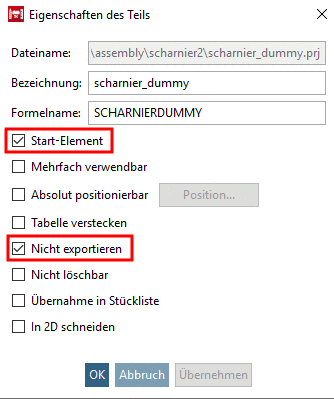

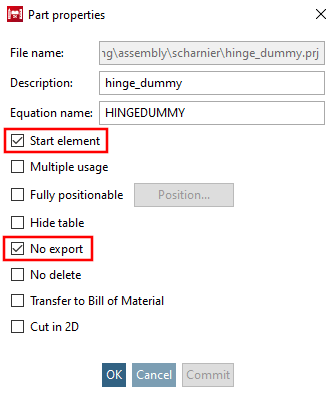

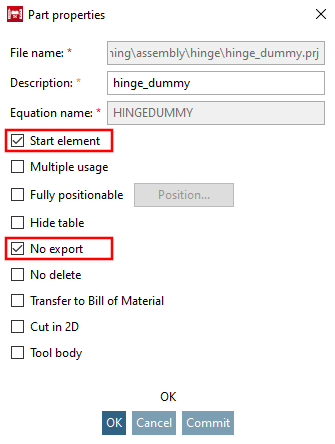

Einfügen Dummy-Teil

Hinweis Das Fenster Eigenschaften des Teils [Part properties] kann nur über OK verlassen werden, wenn die Felder Bezeichnung [Designation] und Formelname [Equation name] ausgefüllt wurden.

(Die Bauteilfarbe bestimmen Sie bitte im Dockingfenster Einstellungen [Settings] > Registerseite Allgemein [General] > Farbe [Color] oder vorzugsweise unter Rendereigenschaften [Render attributes].)

Bestätigen Sie mit OK.

→ Das Bauteil-Symbol ist im Strukturbaum rot unterlegt und somit als Startelement [Start element] gekennzeichnet.

Fügen Sie "fluegel.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

Hinweis Fügen Sie den Flügel, auch wenn es sich geometrisch um das gleiche Teil handelt, zweimal mit zwei verschiedenen Bezeichnungen und Formelnamen ein.

Fügen Sie "bolzen.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

Nachdem alle Bauteile mittels Kontextmenü eingefügt wurden, ergibt sich folgendes Bild:

Bauteile scharnier_dummy fluegel_1 fluegel_2 bolzen

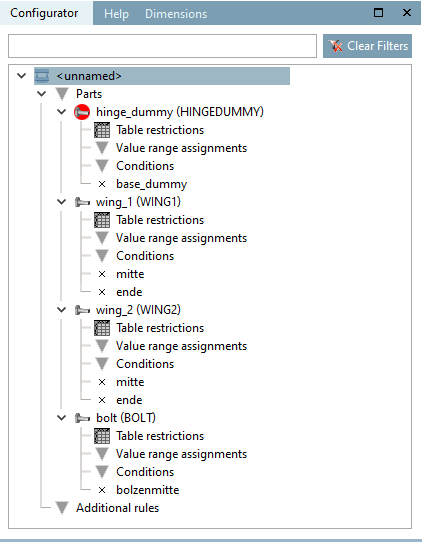

Dockingfenster "Konfigurator [Configurator]"

→ Unterhalb der Bauteilebene befinden sich die Verzeichnisse Tabelleneinschränkungen [Table restrictions], Wertebereichszuweisungen [Value range assignments] und Bedingungen [Conditions].

→ Das "x" zeigt den Namen des Anfügepunktes, der dem Bauteil im PARTdesigner zugewiesen wurde.

Speichern Sie die Assembly-Konfiguration über das Datei [File] Menü → Speichern .

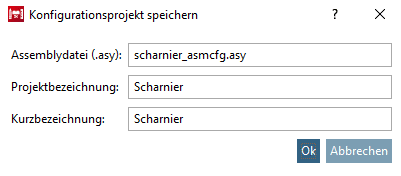

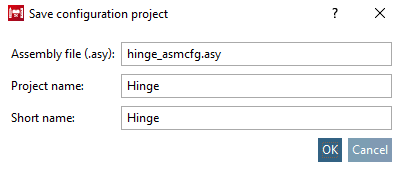

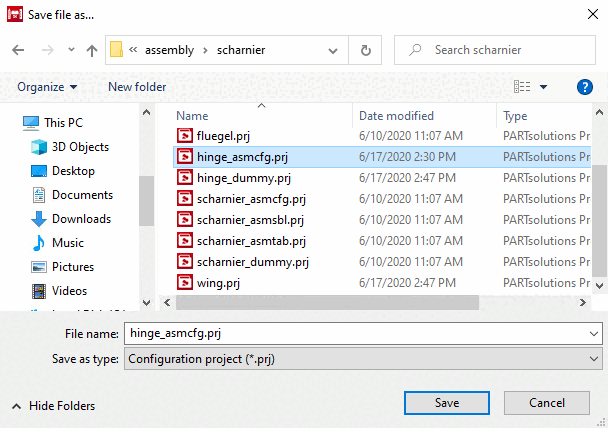

Datei speichern

Abschließend öffnet sich das Dialogfenster Eigenschaften des Assemblys [Assembly properties].

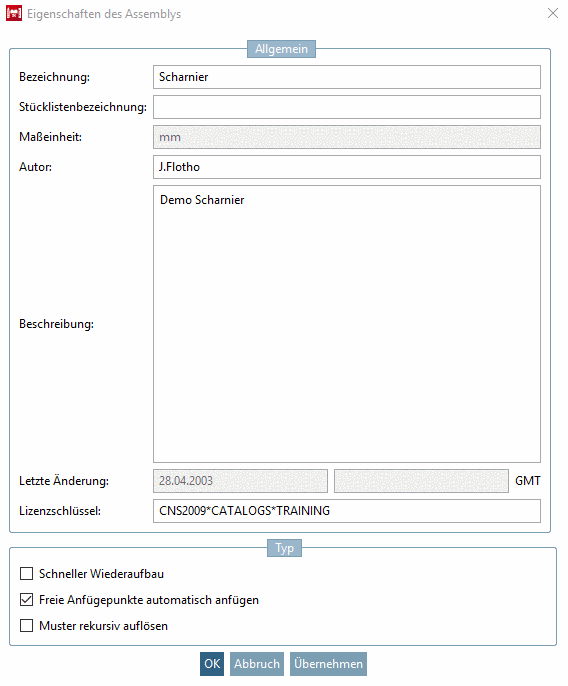

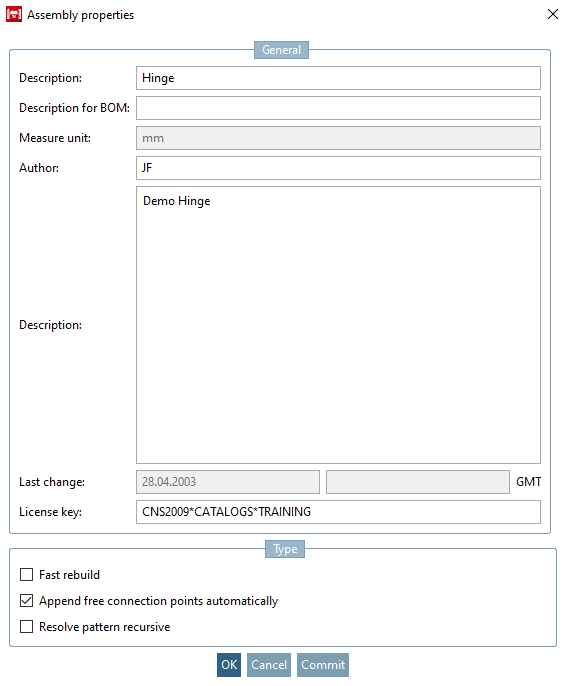

Dialogfenster Eigenschaften des Assemblys [Assembly properties]
