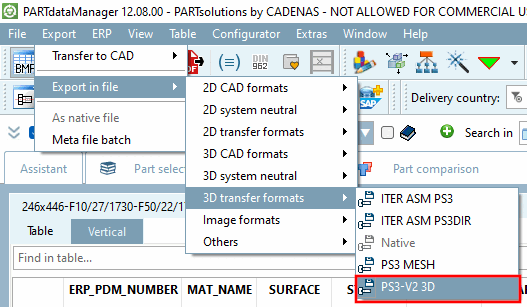

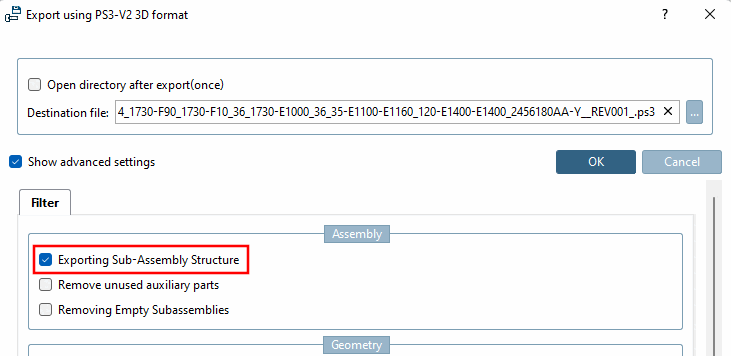

Auch die Subassembly-Struktur kann ans CAD-System übergeben werden.

Setzen Sie hierzu in der Konfigurationsdatei unter $CADENAS_SETUP/partsol.cfg den Wert im Schlüssel ExportSubAssemblyStructure auf "true".

$CADENAS_SETUP/partsol.cfg

[COMMON]
ExportSubAssemblyStructure=true

Das Feature steht für alle CAD-Schnittstellen zur Verfügung.

Die folgende Abbildung zeigt ein Baugruppe mit Unterbaugruppe in PARTdataManager.

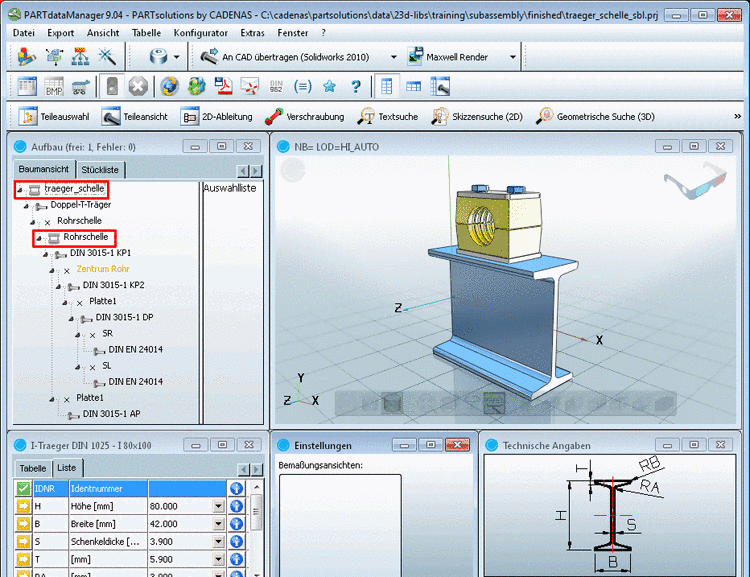

Baugruppe mit Unterbaugruppe im PARTdataManager

Die beiden folgenden Abbildungen zeigen die Baugruppenstruktur beispielhaft in Solidworks, einmal ohne und einmal mit Unterbaugruppe.

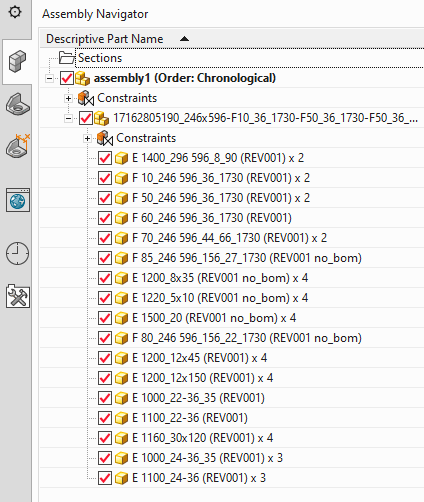

Baugruppe ohne Subassembly

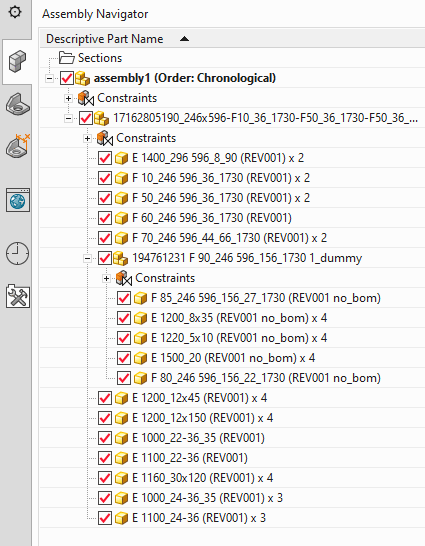

Baugruppe mit Subassembly
