2.5.2.2.1. Layer-Einstellungen

Die AutoCAD-Schnittstelle verwendet direkt die Einstellungen aus dem Autocad DWG 2D Einstellungsdialog.

Beispiel:

  1. Laden Sie das gewünschte Teil in PARTdataManager.

  2. Erstellen Sie die gewünschte Ableitung.

    Autocad DWG 2D

    Autocad DWG 2D

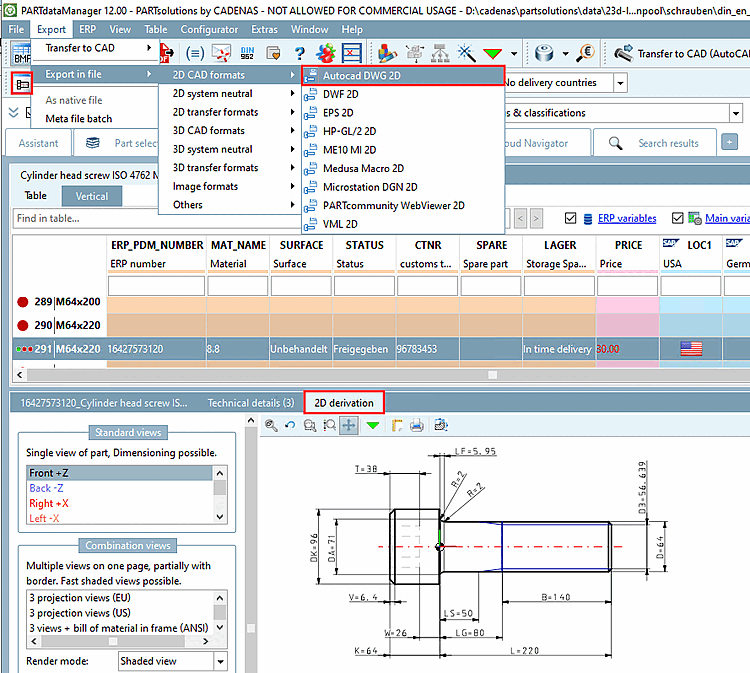

  3. Wählen Sie im Export Menü unter Export in Datei -> 2D CAD Formate die Option Autocad DWG 2D.

    -> Der gleichnamige Einstellungsdialog wird geöffnet.

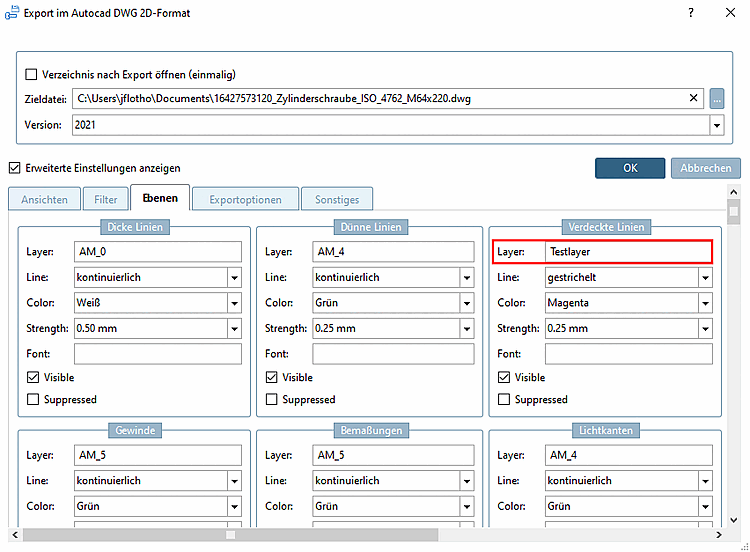

  4. Hier im Beispiel wird der Layername unter Verdeckte Linien auf "Testlayer" gesetzt.

  5. Übertragen Sie das Bauteil nach AutoCAD.

    Transfer to CAD (AutoCAD)

    Transfer to CAD (AutoCAD)

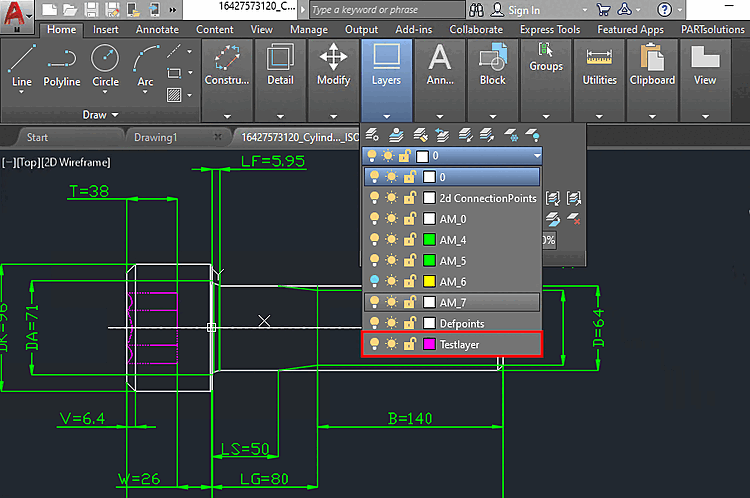

  6. Öffnen Sie in AutoCAD die Layeroptionen.

    -> Die Einstellungen wurden übernommen.
