7.9.3.11. Modifizieren -> Zuschneiden (Teil 1)

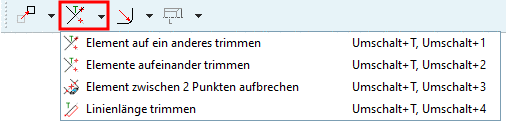

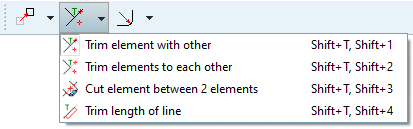

Modifizieren -> Zuschneiden gruppiert (Teil 1)

Modifizieren -> Zuschneiden gruppiert (Teil 1)

  • Element auf ein anderes trimmen

    Linien auf einen Abschneidepunkt hin trimmen (kürzen bzw. verlängern).

    1. Zu trimmendes Element wählen: Klicken Sie auf den abzuschneidenden Linienbereich.

    2. Gewünschten Schnittpunkt wählen: Klicken Sie den Abschneidepunkt an.

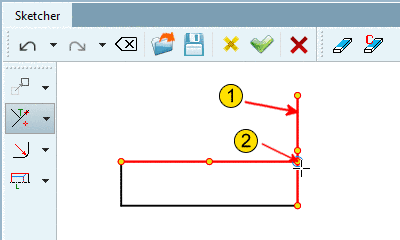

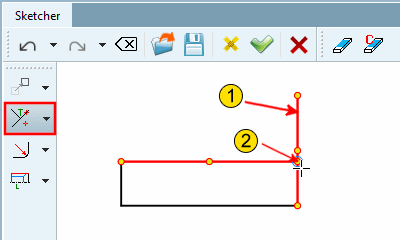

      Element auf ein anderes trimmen

      Element auf ein anderes trimmen

      -> Der überstehende Linienbereich wird entfernt.

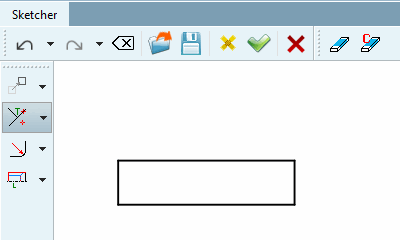

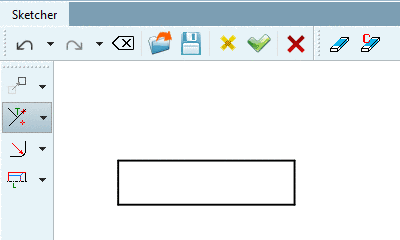

      Element auf ein anderes trimmen - Ergebnis

      Element auf ein anderes trimmen - Ergebnis

  • Elemente aufeinander trimmen

    Zwei Linien auf eine Ecke hin stutzen bzw. trimmen.

    1. Erstes zu trimmendes Element wählen

    2. Zweites zu trimmendes Element wählen

    3. Gewünschten Schnittpunkt wählen: Klicken Sie auf den Schnittpunkt bzw. die „Abschneideecke“.

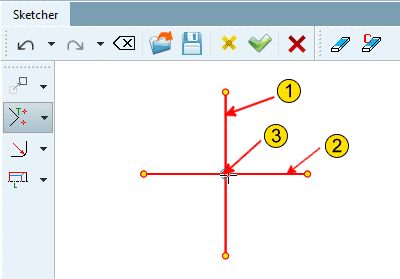

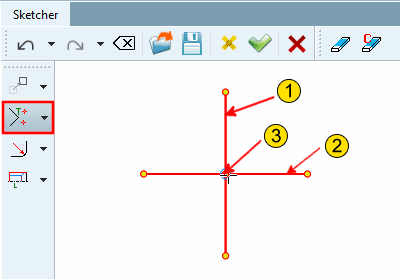

      Elemente aufeinander trimmen

      Elemente aufeinander trimmen

      -> Die überstehenden Linienbereiche werden entfernt.

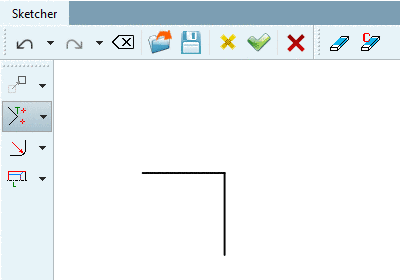

      Elemente aufeinander trimmen - Ergebnis

      Elemente aufeinander trimmen - Ergebnis

  • Element zwischen 2 Punkten aufbrechen

    Linienbereich zwischen zwei Punkten entfernen.

    1. Zu splittendes Element wählen: Zu splittendes Element anklicken.

    2. Anfang über Schnittpunkt definieren: Anfangspunkt des zu entfernenden Bereichs anklicken.

    3. Ende über Schnittpunkt definieren: Endpunkt anklicken.

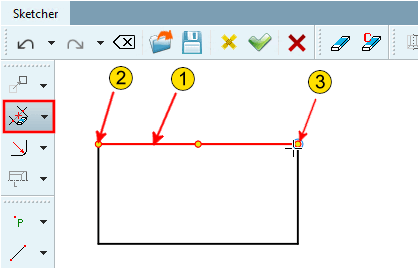

    Element zwischen 2 Punkten aufbrechen

    Element zwischen 2 Punkten aufbrechen

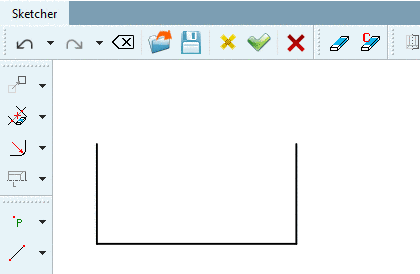

    Element zwischen 2 Punkten aufbrechen - Ergebnis

    Element zwischen 2 Punkten aufbrechen - Ergebnis

    [Hinweis]Hinweis

    Sie müssen nicht unbedingt ganze Elemente entfernen.

    Sie können jeden Konstruktionspunkt (gelber Punkt) oder Konstruktionshilfspunkt (blauer Kreis) auf dem Element wählen.

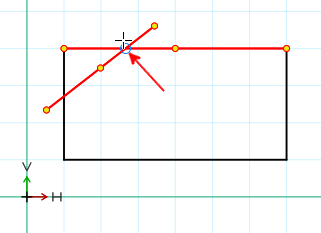

    Konstruktionshilfspunkt klicken

    Konstruktionshilfspunkt klicken

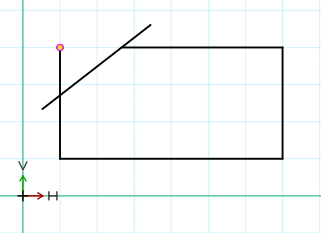

    Element entfernt

    Element entfernt

  • Linienlänge trimmen (kürzen oder verlängern)

    Die Linienlänge wird geändert. Der Anfangspunkt bleibt an der ursprünglichen Stelle.

    In der Richtung, in die der Mauscursor bewegt wird, erfolgt die Trimmung (Verlängerung oder Kürzung der Linie).

    1. Zu trimmende Linie am fixen Ende selektieren: Das fixe Ende liegt immer auf Seite des näher liegenden Linienendpunktes.

    2. Neue Linienlänge wählen: Fahren Sie mit dem Mauscursor in die eine oder andere Richtung. Sie können die neue Linienlänge in der Vorschau sehen. Mit einem Klick fixieren Sie den Linienendpunkt.

    3. Bestimmen Sie die exakte neue Länge der Linie im Fenster Element editieren.

      Positive Werte werden angezeigt, wenn Sie sich in Richtung des anderen Linienendpunktes bewegt hatten, negative Werte entsprechend in der anderen Richtung.

    Beispiel 1 (verlängern)

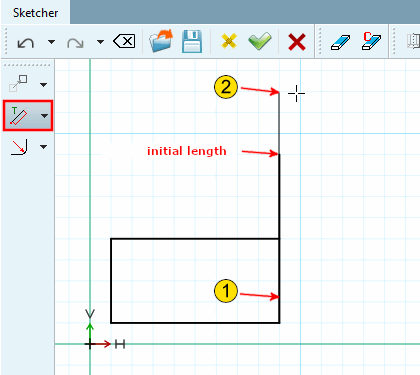

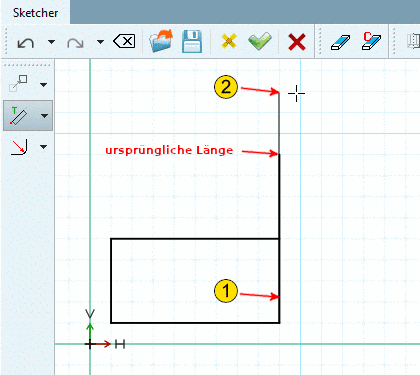

    Linie verlängern

    Linie verlängern

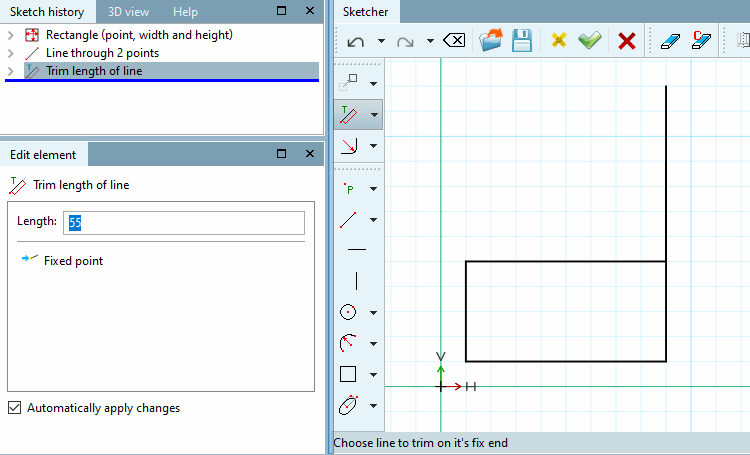

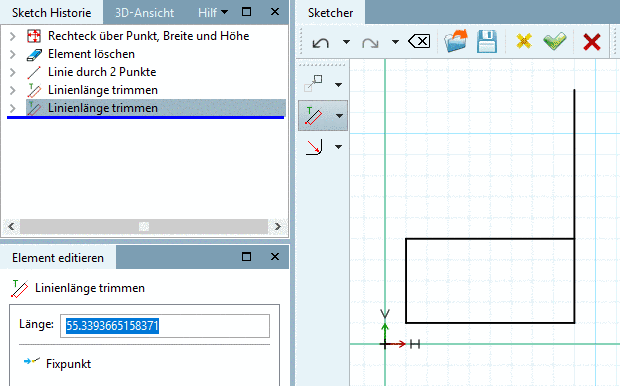

    Linie verlängern - Ergebnis

    Linie verlängern - Ergebnis

    Beispiel 2 (kürzen)

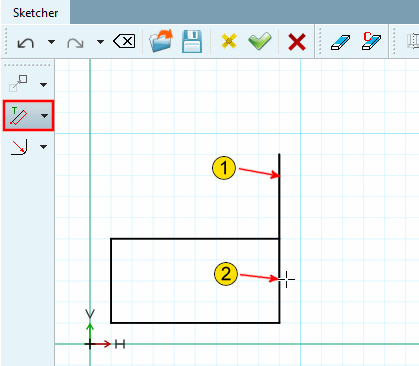

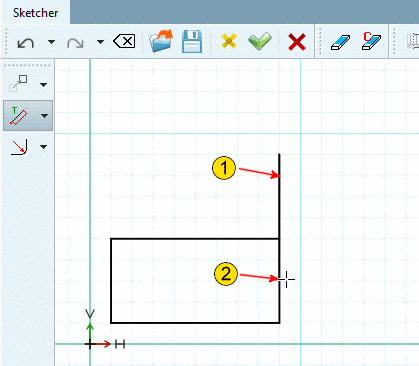

    Linie kürzen

    Linie kürzen

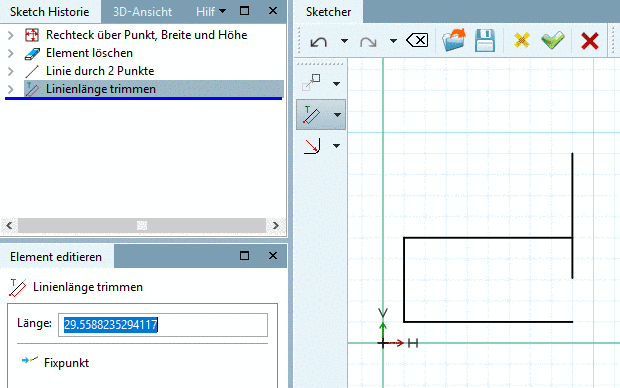

    Linie kürzen - Ergebnis

    Linie kürzen - Ergebnis
