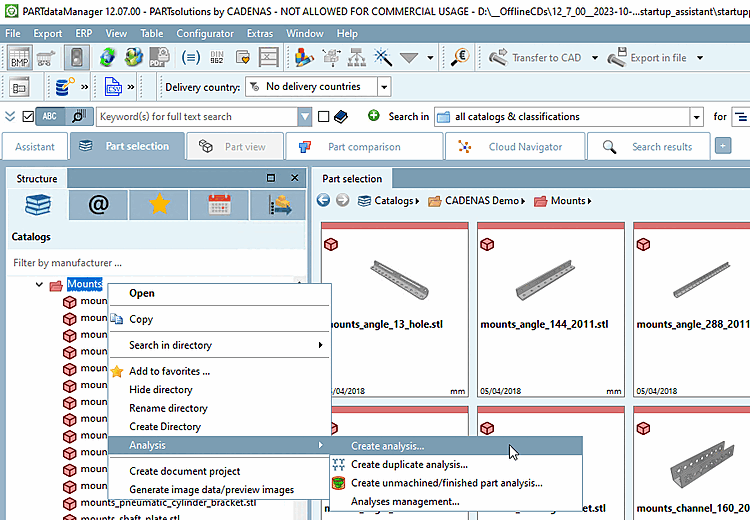

Sur un répertoire, appelez la commande du menu contextuel Analyse [Analysis] -> Créer une analyse.. [Create analysis...]. pour accéder à la commande Analyse.

-> La boîte de dialogue correspondante s'ouvre.

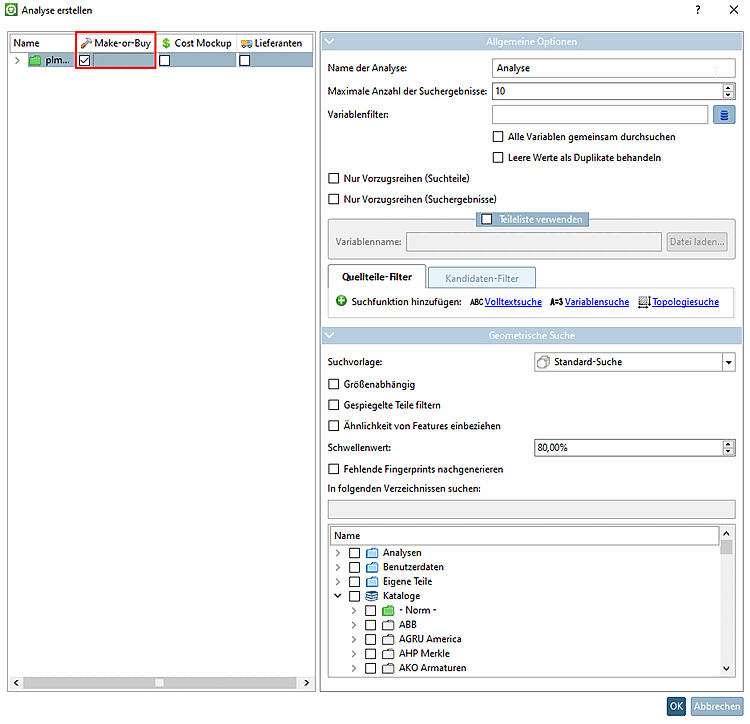

Boîte de dialogue "Créer une analyse [Create analysis]

Activez à gauche la méthode souhaitée (ici dans l'exemple Make-or-Buy [Make or Buy] ).

➝ Les options de réglage correspondantes sont maintenant affichées à droite.

Remarque N'activez qu'UNE seule méthode à la fois pour chaque recherche.

Effectuez les réglages souhaités.

Dans cet exemple, il s'agit de rechercher dans le catalogue des normes des éléments d'achat possibles.

Vous trouverez des informations détaillées sur les options de configuration sur Section 3.1.13.1.4, « Dialogue de paramétrage pour "Make-or-Buy","Cost Mockup" et "Fournisseurs  ».

Confirmez en cliquant sur OK.

-> L'analyse est lancée. La boîte de dialogue Générations de rapports en cours sur le serveur [Running report generations on server] vous informe de la progression.

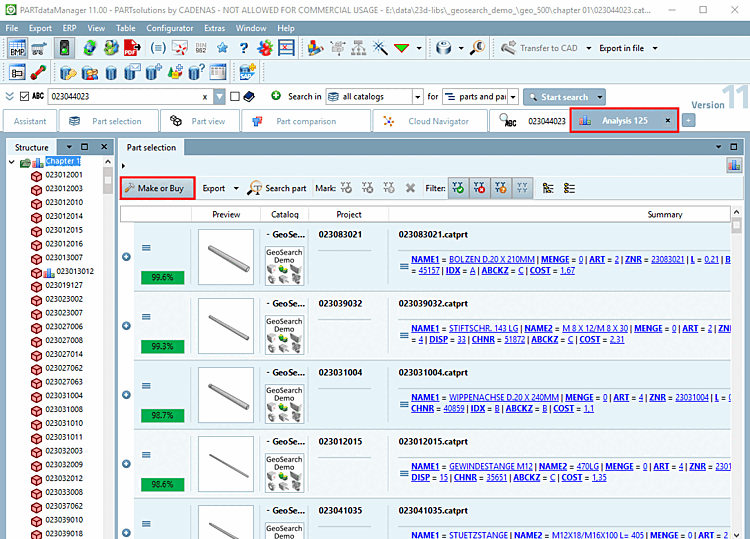

Dès que l'analyse est terminée, le résultat s'affiche automatiquement dans l'onglet Analyse [Analysis]. Le libellé de l'onglet (ici "Analyse 125") est analogue au nom inscrit dans la boîte de dialogue des paramètres.

Il Toutes les parties de recherche de l’annuaire sont répertoriées. Avec Cliquez sur un signe plus sous la partie de recherche correspondante Les pièces de comparaison trouvées sont affichées. Les pourcentages de la Les pièces comparatives trouvées donnent la similitude géométrique à la Partie de recherche.

Remarque Les pourcentages des parties de la recherche indiquent la valeur du meilleur résultat de recherche, de sorte que vous n'avez pas besoin de développer la liste et que vous avez déjà un aperçu de la qualité des résultats.

Sous Structure, vous pouvez filtrer les résultats à droite.

Pour une analyse précise, vous pouvez en option charger la pièce de recherche et la pièce de comparaison comme d'habitude dans la comparaison de composants [Part comparison].

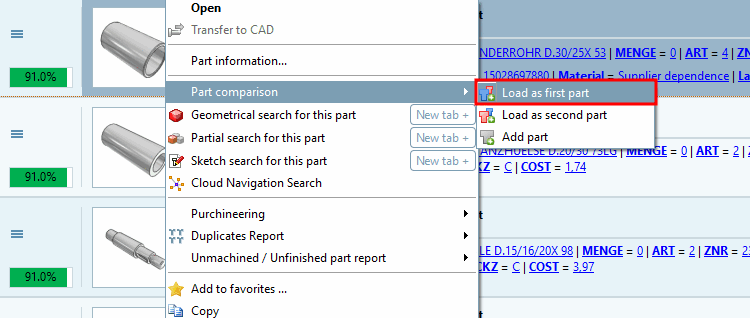

Comparaison des composants [Part comparison] -> Charger comme 1er composant [Load as first part]

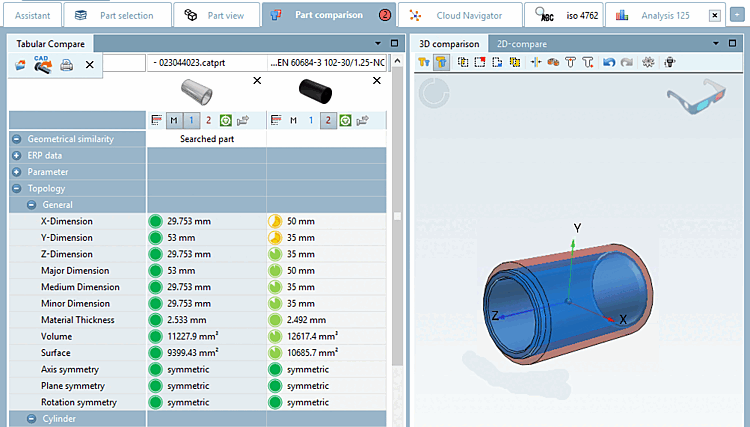

Comparaison de composants [Part comparison] -> Topologie [Topology] et comparaison 3D [3D comparison]

Voir aussi Section 3.1.13.4.5, «  Comparaison des composants et différentes fonctions ».

Vous trouverez des détails sur la comparaison des éléments de construction [Part comparison] sous Section 3.1.6.10, «  Comparaison des éléments de construction  »
