Problème: algorithme sans ELSE

Solution: Les boucles ELSEIF doivent se terminer par un ELSE.

Numéro de publication : 103983

S'affiche actuellement comme "Warning". Devrait être affiché comme "Error" à l'avenir.

Voir Section 7.8.12, «  Algorithmes de caractéristiques  ».

Problème: clé d'entreprise [Company key] manquante

Solution: mettez la clé

S'affiche actuellement comme "Warning". Devrait être affiché comme "Error" à l'avenir.

N° de publication : 97129

Voir Section 3.2.2, «  Définition de la clé d'entreprise du catalogue (clé de licence)  ».

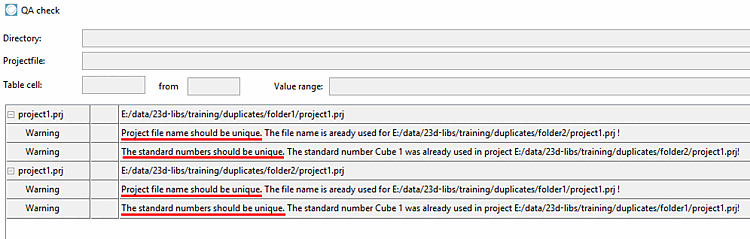

Problème: message d'erreur :

Dateiname der Projektdatei sollte eindeutig sein.
Normnummern sollten eindeutig sein.

Dans l'exemple suivant, un projet a été dupliqué et simplement doté de valeurs de tableau différentes.

Remarque Ce n'est PAS la procédure recommandée !

Solution: travaillez plutôt avec des projets de liens. Créez UN projet avec toutes les valeurs de tableau possibles et filtrez le projet de lien. Vous trouverez des détails à ce sujet sous Section 5.8.2.1.3, «  Nouveau lien  » -> sous-points "Restriction de tableau" et "Restriction de tableau dans les domaines de valeurs".

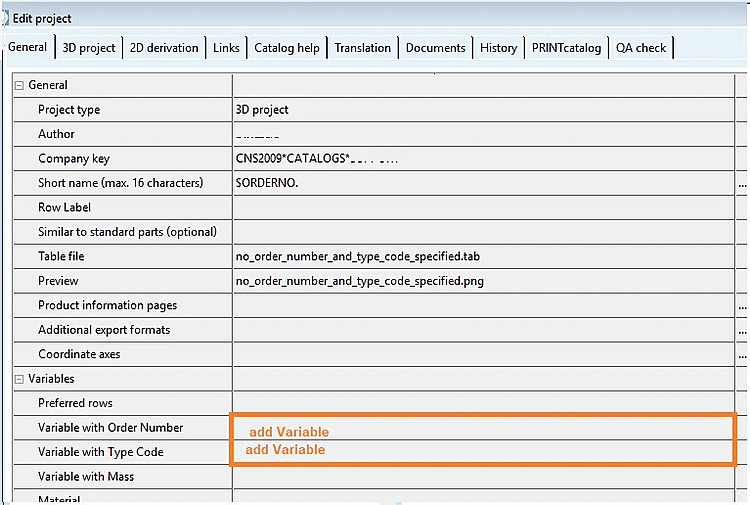

Problème: aucun numéro de commande ou code de type n'est spécifié

Questions: 102895, 102663

Solution: assurez-vous que tous les projets visibles et utilisés comme projet de lien ont une classification CNSTYPECODE ou CNSORDERNO correcte.

Voir Section 5.12.7, « Classification selon CNSORDERNO / CNSTYPECODE  ».

Remarque "Correct" signifie aussi sans équivoque! Voir aussi Fig. „Ajouter un numéro de commande unique pour chaque projet“.

Problème: Image (*.png) L'image est trop grande

Numéro de publication: 102615, 95873, 96105

Solution: Définissez le fichier cible sur le standard CADENAS 400x400 et une profondeur de couleur de 8 bits. Lors de la génération automatique, cela est garanti si vous choisissez l'option STANDARD sous Taille de l'image [Picture size].

Liens pertinents :

Voir aussi le point suivant.

Problème: l'image d'aperçu n'est pas définie

Solution: Saisissez l'image d'aperçu sous Modifier le projet [Edit project] -> onglet Général [General] -> Aperçu [Preview].

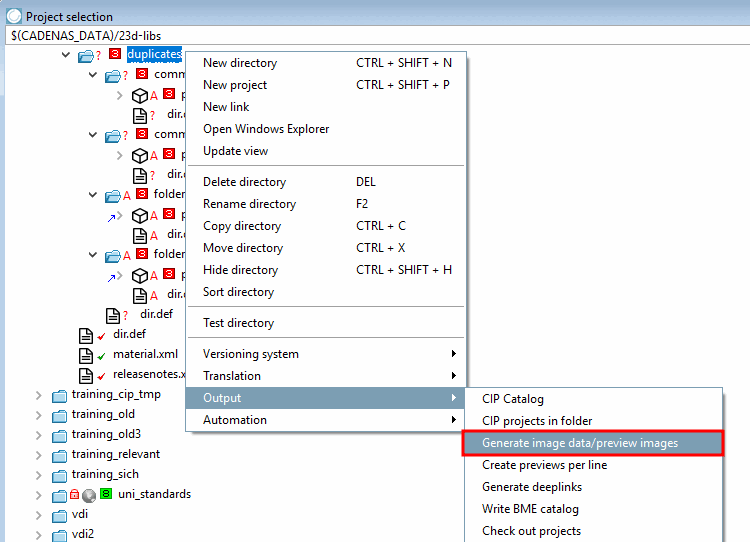

S'il n'y a pas encore d'images d'aperçu, vous pouvez les générer automatiquement.

Vous trouverez des détails à ce sujet sous Section 5.8.2.1.15.4, «  Génération de données d'images/d'aperçus en mode batch  ».

Problème: récurrence dans l'algorithme pour variable

Solution: Vérifier et corriger l'erreur dans l'algorithme. Exemple : récurrence pour les deux variables A et B (A(algorithme des caractéristiques)-->$B. B(algorithme des caractéristiques)-->$A.)

Voir Section 7.8.12, «  Algorithmes de caractéristiques  » -> "Prévention des erreurs".

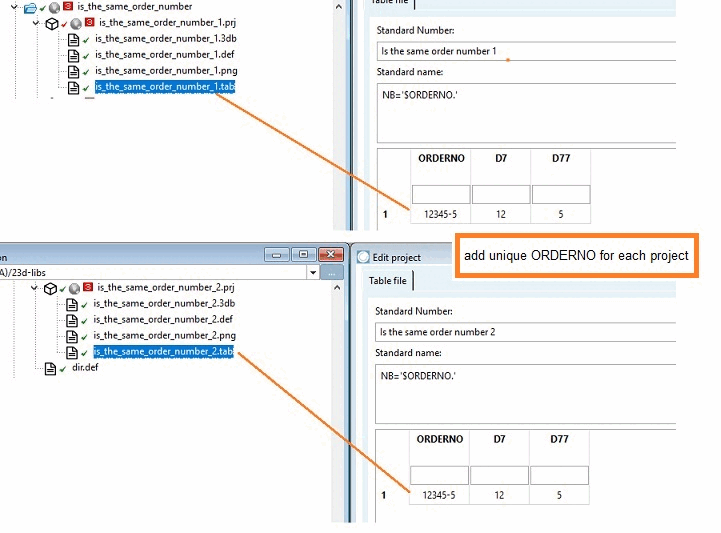

Problème: différents projets ont le même numéro de commande.

Ajouter un numéro de commande unique pour chaque projet

Solution: Corrigez la désignation de la norme [Standard name] (NB) de manière à ce que toutes les valeurs soient uniques.

Voir Section 5.8.2.1.12, «  Tester le projet / tester le répertoire  » -> Tester l'unicité de la désignation de la norme [Test standard part identifier for uniqueness].

Remarque S'il ne s'agit pas de simples corrections, mais de doublons, utilisez des projets de liens. Vous trouverez ci-dessous une explication détaillée d'un cas similaire.

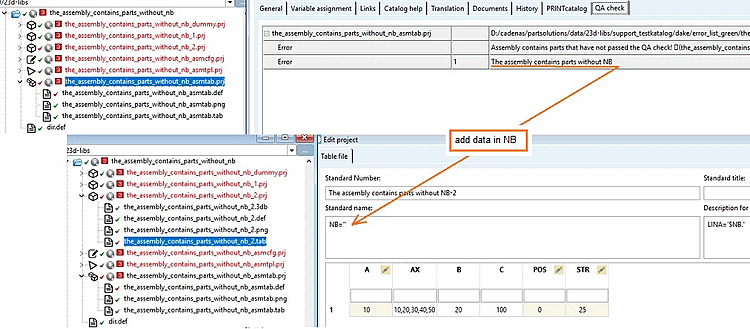

Problème: l'assemblage contient des pièces sans NB

Solution: ajoutez le NB dans le projet.

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

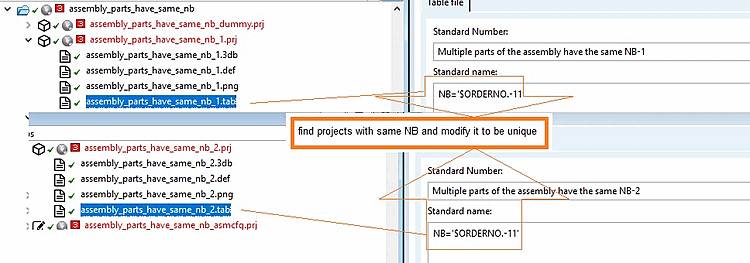

Problème: Plusieurs pièces de l'assemblage ont le même NB.

Solution: Identifiez les projets dans TestMeta qui ont le même NB et modifiez-les de manière à ce qu'ils soient uniques.

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

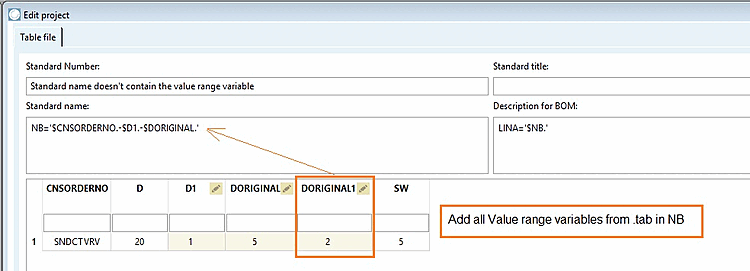

Problème: il manque une variable de plage de valeurs à la désignation de la norme (NB).

Solution: Inscrivez toutes les variables de plage de valeurs du tableau de projet dans la désignation de la norme (NB).

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

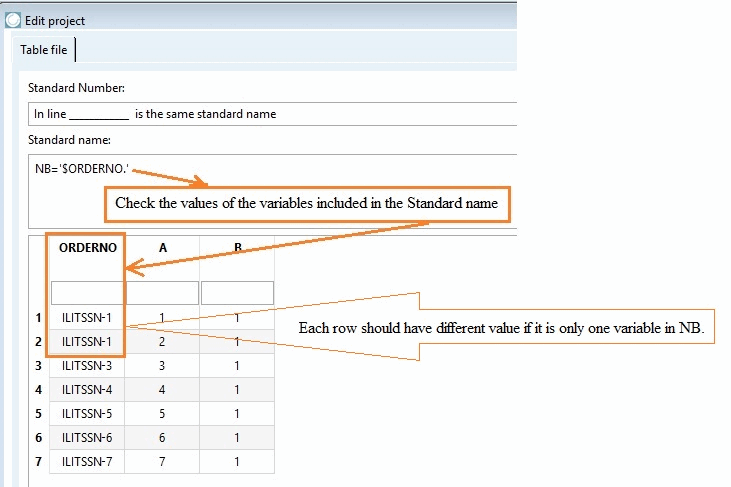

Problème: différentes lignes du tableau ont la même valeur, ce qui conduit à la même désignation normalisée [Standard name] (NB).

Solution : Changer les mêmes valeurs de table ou entrez plus de variables dans la désignation standard [Standard name] afin que valeurs différentes. Dans l’exemple ci-dessus, si la désignation standard [Standard name] est NB='$ORDERNO.' est étendu à NB='$ORDERNO. $A.' , la clarté est donnée.

Si une seule variable est mentionnée dans le BN, chaque ligne doit avoir une valeur différente.

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

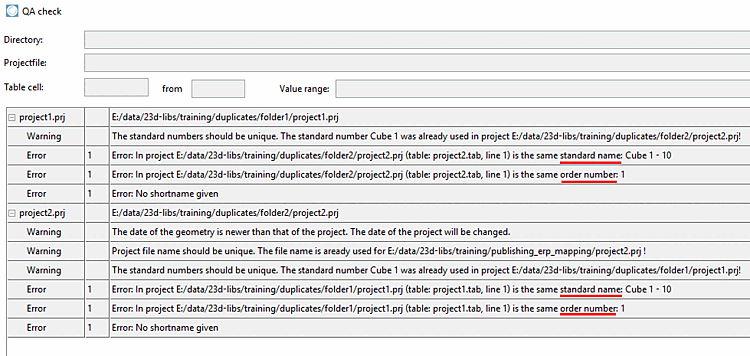

Problème: le message d'erreur suivant est affiché lors du contrôle AQ [QA check]:

Im Projekt <Projektpfad> (<name.tab>, Zeile xy) steht die selbe Normbezeichnung: <Wert>

Boîte de dialogue "QA-Check [QA check]

Le message d'erreur apparaît lorsque la formule de la désignation de la norme [Standard name] est identique pour plusieurs projets ET que le tableau présente des valeurs identiques.

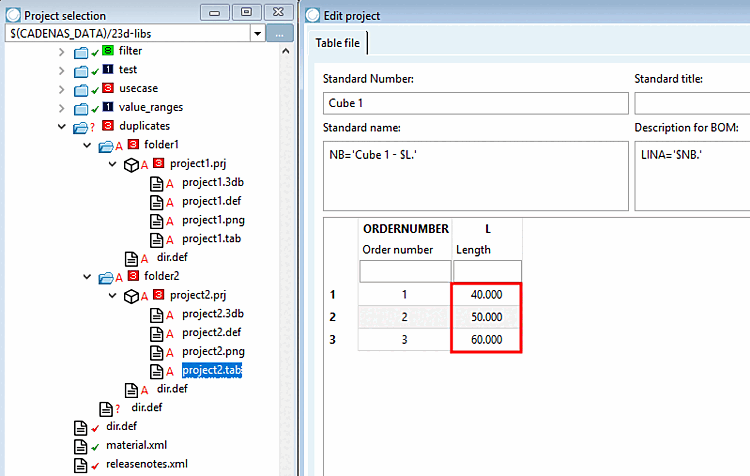

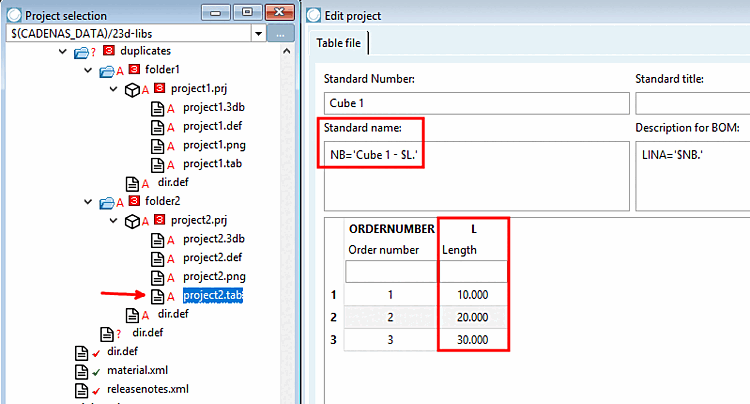

exemple:

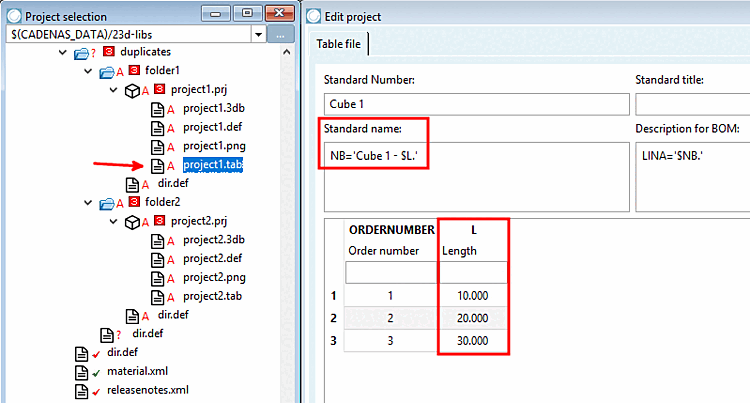

Projet 1 avec NB='Cube 1 - $L.'

project1.prj et project2.prj sont des doublons

Projet 2 avec le même NB NB='Cube 1 - $L.' et le même Valeurs de table.

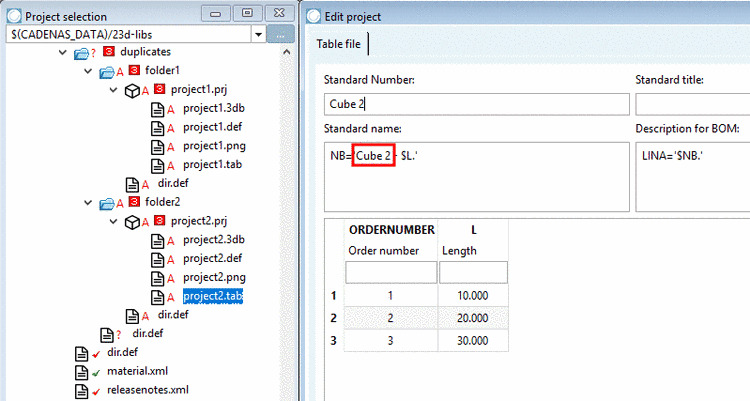

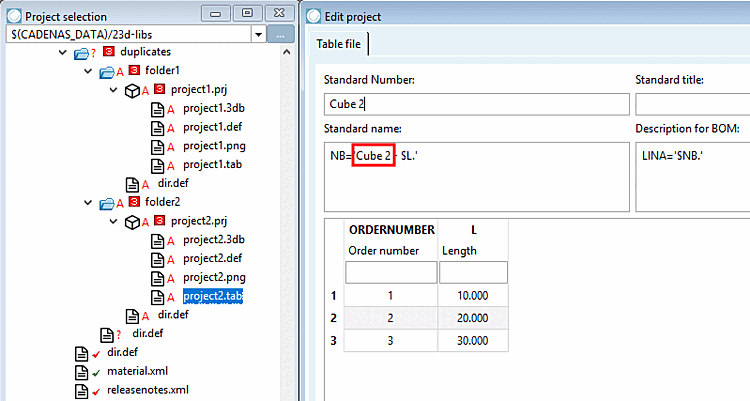

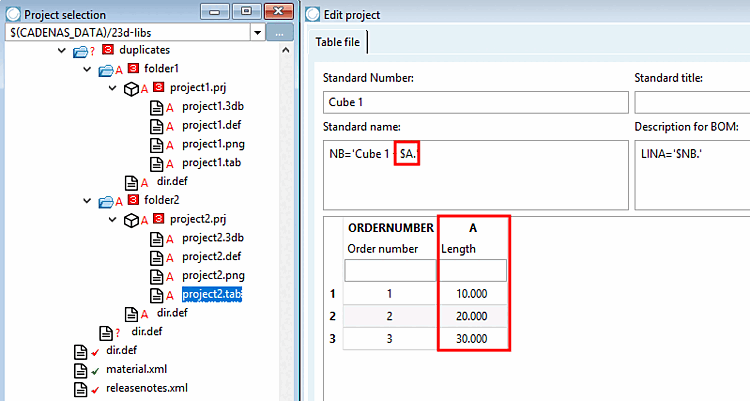

Solution: Dans l'exemple ci-dessus, il s'agit de doublons. Il existe plusieurs solutions possibles.

Pour plus de détails, voir également Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

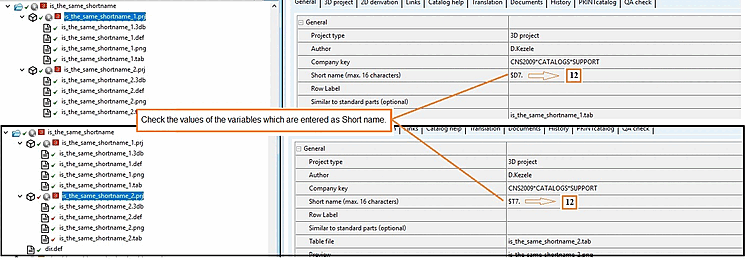

Problème: même abréviation (max. 16 caractères) [Short name (max. 16 characters)]

les valeurs de différentes variables sont identiques, de sorte qu'il n'y a pas d'unicité, ce qui n'est pas autorisé

Solution: corrigez l'abréviation d'un projet.

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

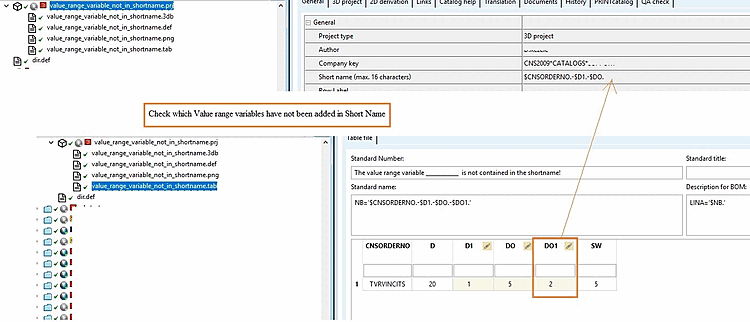

Problème: Il manque des variables de plage de valeurs dans l'abréviation.

Solution: incluez toutes les variables de plage de valeurs du tableau de projet sous une désignation courte (max. 16 caractères) [Short name (max. 16 characters)].

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

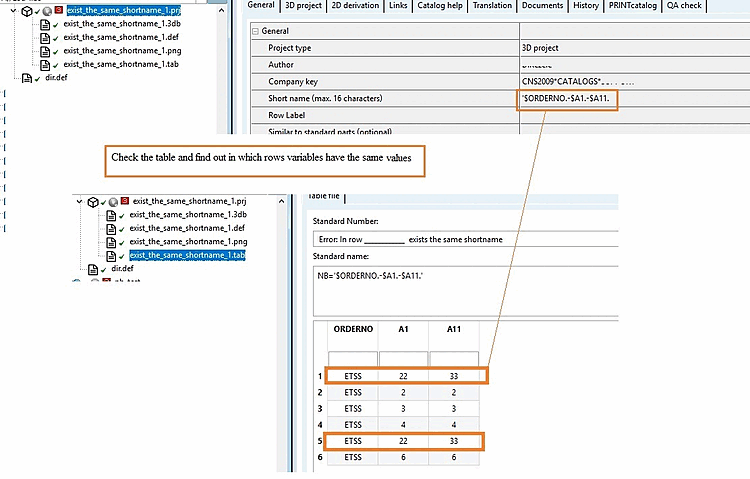

Problème: Message d'erreur : "Erreur : la même abréviation existe dans la ligne <numéro de ligne>".

Solution: vérifiez le tableau et trouvez dans quelles lignes les variables sous désignation courte (max. 16 caractères) [Short name (max. 16 characters)] ont les mêmes valeurs.

Pour plus de détails, voir Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

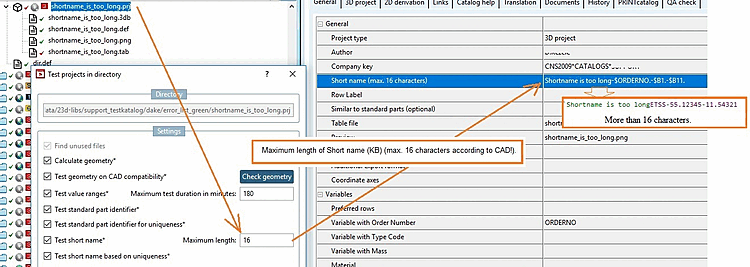

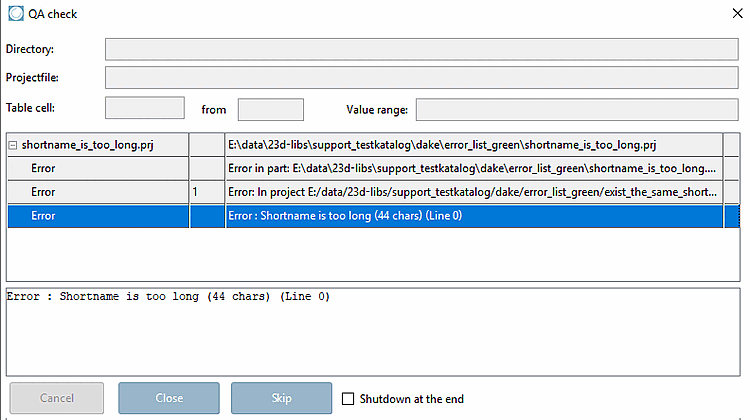

Problème: "Erreur : l'abréviation est trop longue".

Solution: La longueur maximale de l'abréviation (KB) est de 16 dessins (16 caractères max. correspondant à la CAO !).

Si la longueur des caractères dépasse la valeur maximale, une entrée est écrite dans le fichier journal.

Voir Section 5.8.2.1.12, «  Tester le projet / tester le répertoire  » -> Tester le raccourci [Test short name].

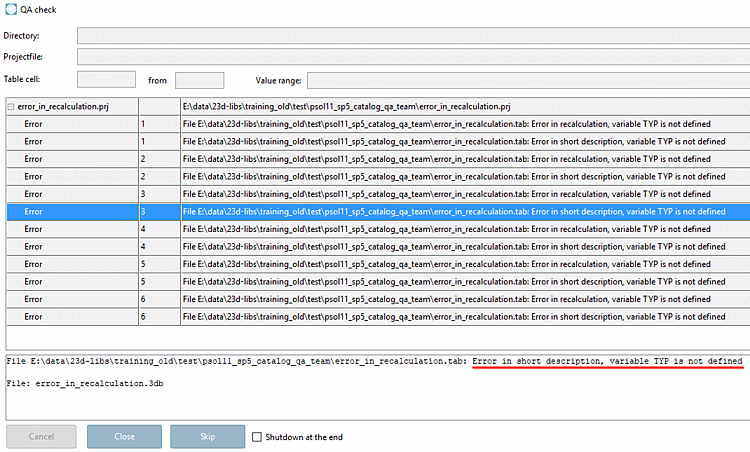

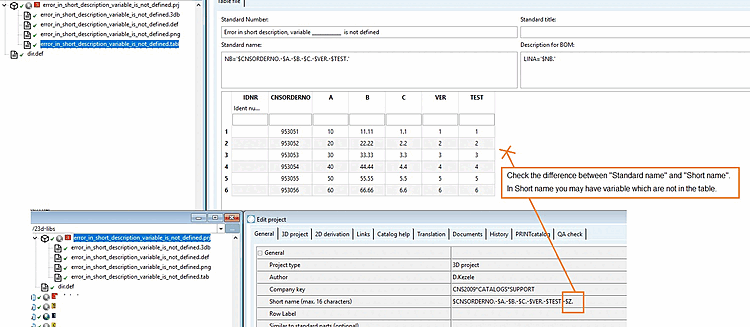

Problème: "Erreur dans l'abréviation, la variable <xy> n'est pas définie".

Solution: vérifiez la différence entre la désignation normalisée et la désignation abrégée. Il se peut que la désignation abrégée contienne une variable qui n'est pas présente dans le tableau.

Voir Section 5.8.2.1.12, «  Tester le projet / tester le répertoire  » -> Tester le raccourci [Test short name].

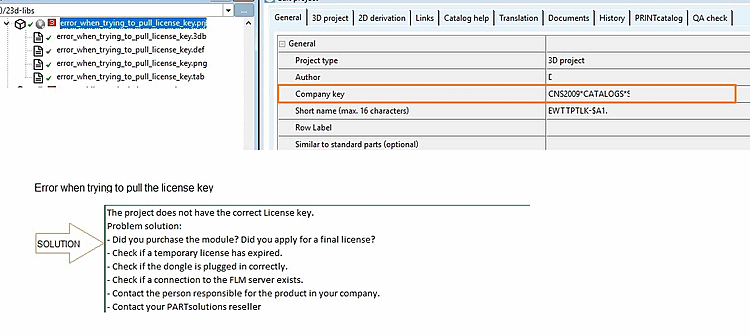

Problème: erreur lors du retrait de la clé de licence

Le projet n'a pas la bonne clé de licence.

Solution:

Voir Section 3.2.2, «  Définition de la clé d'entreprise du catalogue (clé de licence)  ».

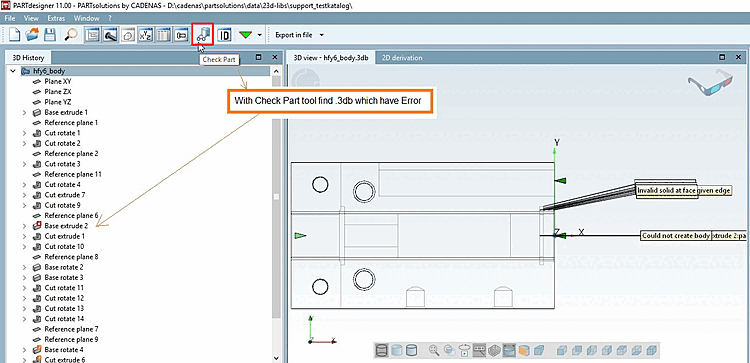

Problème: erreur dans le calcul de la pièce

Solution : Ouvrir .3db dans PARTdesigner. Trouver l’erreur dans l’esquisse à l’aide de la pièce Check [Check Part] .

Voir aussi Section 7.23.2, «  Vérifier la pièce  ».

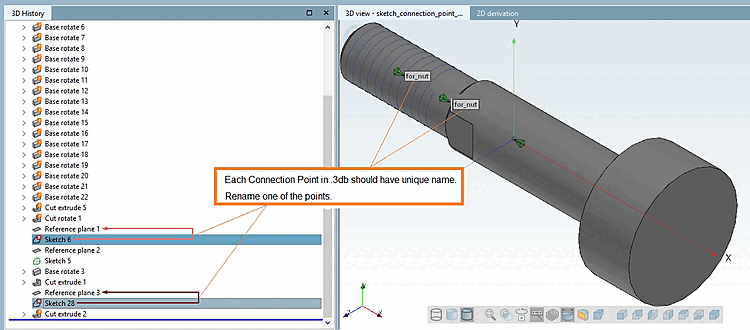

Problème: Deux ou plusieurs points d'attache dans l'esquisse ont le même nom.

Solution: Ouvrir 3db -> Sketch : Vérifier les noms des points d'attache et renommer les concernés afin que chaque nom soit unique.

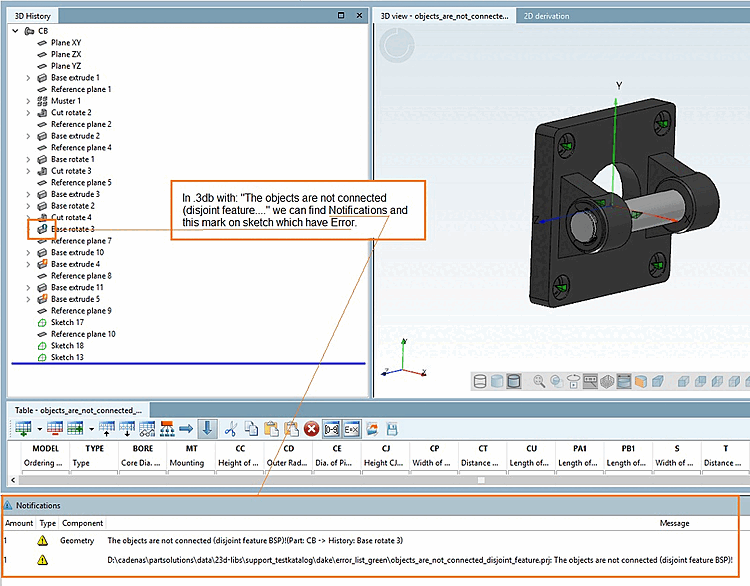

Problème: Les objets ne sont pas contigus (Fonction non contiguë <nom>) !(part : <nom> -> History : <nom>)

Solution : Vérifier Vérifiez le .3db au moyen de la partie [Check Part] et trouvez les formes non connectées et connectez-vous Elle eux.

Voir aussi Section 7.9.8, « Prévention des problèmes  » -> Message d'erreur "Les objets ne sont pas contigus".

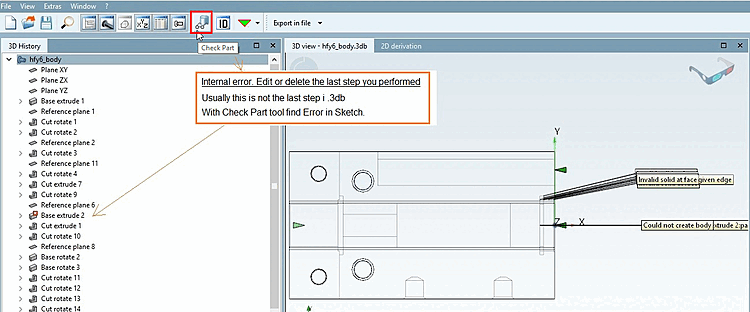

Problème: erreur interne. Editez ou supprimez la dernière étape exécutée.

Solution : Trouvez le Erreur en .3db lors de l’utilisation de la pièce Check [Check Part] .

Voir aussi Section 7.23.2, «  Vérifier la pièce  ».

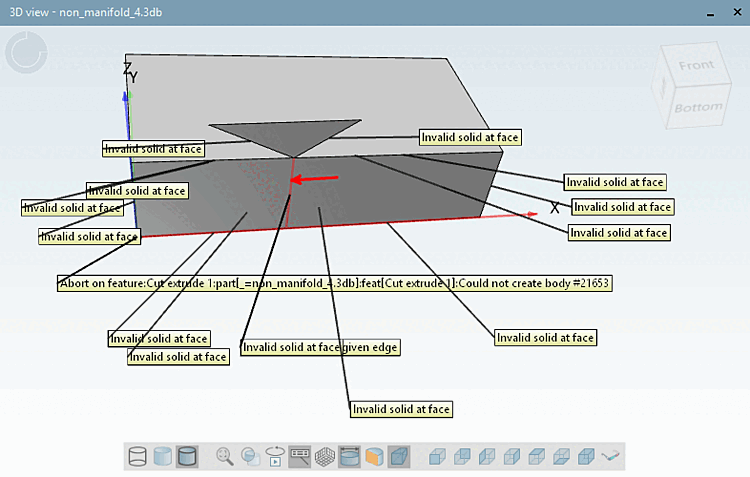

Problème: Non manifold : Chaque arête ne peut être reliée qu'à exactement 2 faces. Plus de 2 ont été déterminées.

Une définition pratique de "non-manifold" est la suivante : la forme ne peut pas être fabriquée réellement à partir d'un bloc.

La découpe intérieure est en contact avec une surface extérieure du corps sur une ligne.

Solution: Vérifier le .3db (géométrie). Il y a de la géométrie non autorisée dans le .3db.

Voir aussi Section 7.9.8, « Prévention des problèmes  » -> Message d'erreur "non-manifold".

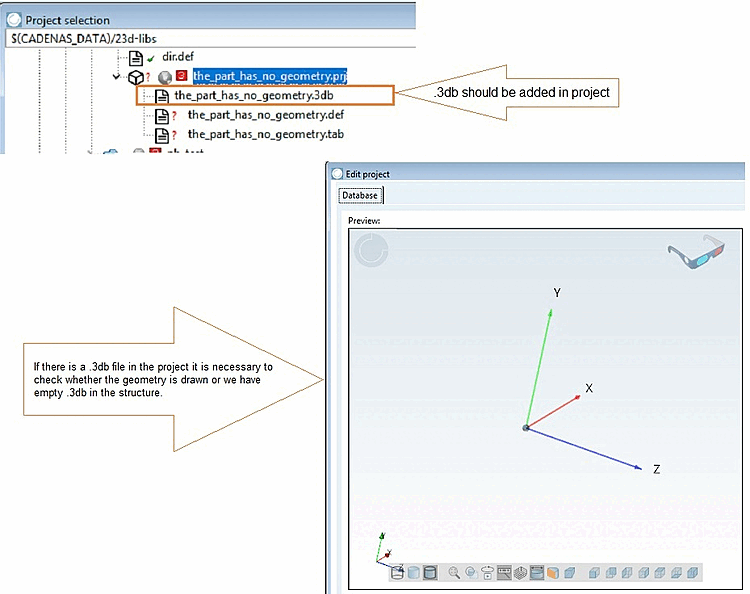

Problème: La pièce <nom> n'a pas de géométrie.

Solution: ajoutez un .3db au projet.

Voir Section 5.9.4.2, «  Modèles 3D  ».

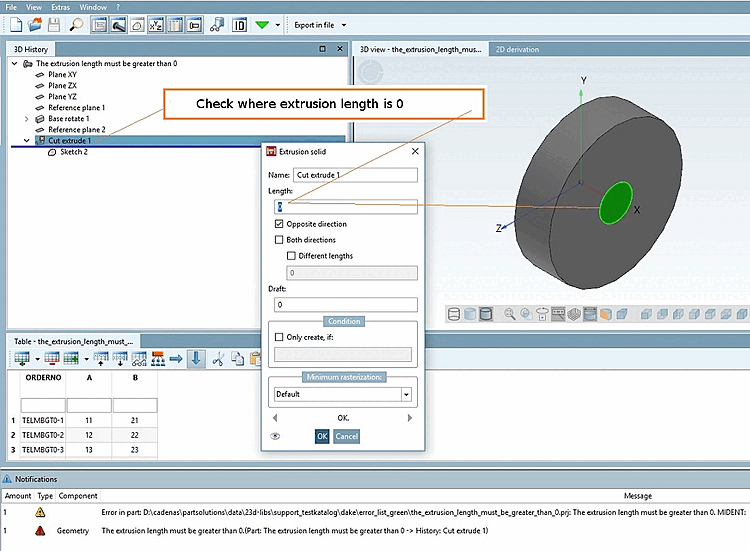

Problème: La longueur de l'extrusion est de 0.

Solution: Définissez une valeur supérieure à 0 pour l'extrusion.

Voir Section 7.6.2.6.1, «  Extruder...  »

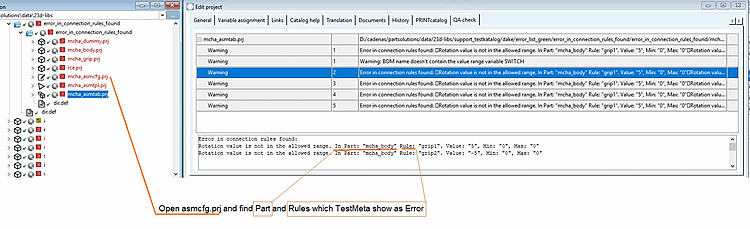

Problème: erreur dans les règles de liaison

Solution: vérifiez les règles de liaison du fichier de configuration (asmcfg) dans la boîte de dialogue Propriétés de la règle [Rule properties].

Voir Section 7.13.5.7, « Menu contextuel point d'attache  »

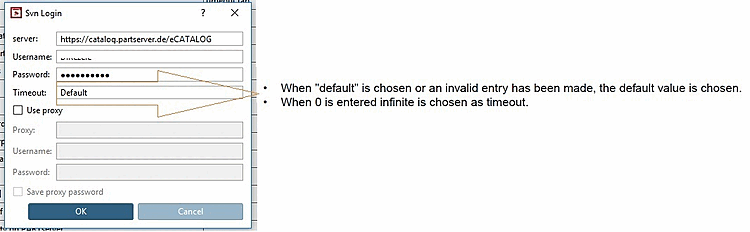

Problème: Timeout. La durée de test définie a été dépassée.

Solution: Définissez une valeur plus élevée pour le délai d'attente afin d'éviter le timeout.

Voir Section 6.3.3, « PARTproject QA : Connexion Svn  ».

Problème: Message d'erreur "No connection to the TestMeta possible ! (Pas de connexion possible au TestMeta)

Après le démarrage de TestMeta, PARTproject se connecte à Testmeta au moyen du système COM. Si cela n'est pas possible, un message d'erreur s'affiche.

Solution: vérifiez si un TestMeta qui s'est planté est encore en cours d'exécution en arrière-plan. Pour d'autres raisons, vérifiez les erreurs dans les logdata.

Voir Section 6.3.3, « PARTproject QA : Connexion Svn  ».

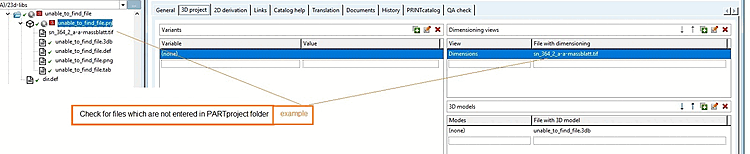

Problème: Impossible de trouver le fichier

Solution: vérifiez que tous les fichiers nécessaires se trouvent bien dans le dossier PARTproject.

Voir Chapitre 2, Créer un catalogue électronique de produits - Aperçu -> Informations supplémentaires.

Problème: Une variable non spécifiée est utilisée.

Message d'erreur : "Erreur dans <nom>.tab, la variable <nom> n'est pas définie".

Solution: Définir la variable utilisée.

Remarque Lorsque vous supprimez des variables, assurez-vous toujours que la variable n'est pas utilisée quelque part. Dans le cas contraire, le message d'erreur suivant apparaît lors du contrôle QA [QA check] Exemple : erreur dans l'abréviation, la variable <nom> n'est pas définie

Voir aussi Section 7.8.1, «  Gestionnaire de variables - L'essentiel en un coup d'œil » coup d'œil -> Point "Fonctions".

Problème: le nombre doit être supérieur à 0.

Les projets doivent avoir un tableau intact, sinon ils ne peuvent pas être enregistrés dans PARTdesigner.

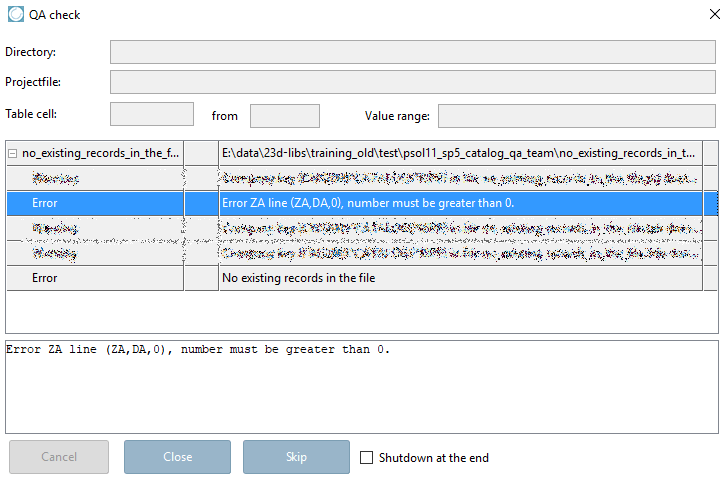

Lors de la création de nouveaux projets, le message d'erreur suivant apparaît, car il n'existe pas encore de tableau :

Erreur ZA ligne (ZA,DA,0), le nombre doit être supérieur à 0.

Solution: créez une table. (Que la variable soit utilisée ou non dans le modèle n'a pas d'importance.) Il doit y avoir au moins UNE variable avec UNE valeur dans le tableau.

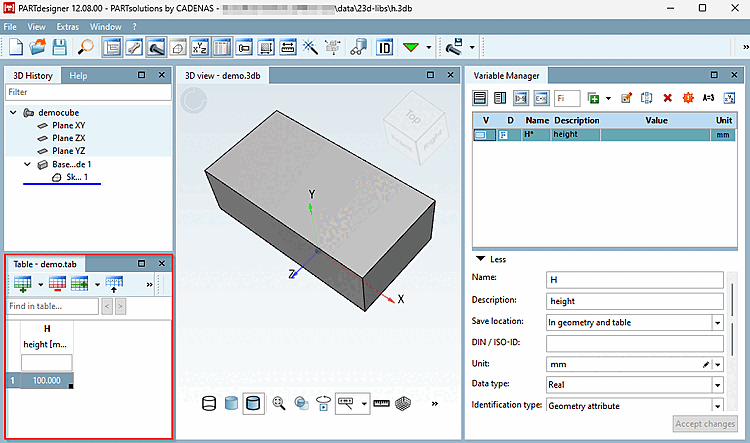

Tableau avec une variable et une valeur est suffisant pour qu'aucune erreur ne s'affiche.

L'erreur peut également survenir lors d'un contrôle AQ [QA check].

Voir Section 5.8.2.1.2, «  Nouveau projet  ».

Problème; Aucun enregistrement n'est disponible dans le fichier.

Message d'erreur : "Il n'y a pas d'enregistrements dans le fichier" est une erreur consécutive à "Erreur ZA ligne (ZA,DA,0), le nombre doit être supérieur à 0" (apparaît par exemple lorsque les lignes du tableau ont été supprimées par la suite).

Solution: il doit y avoir au moins UNE variable avec UNE valeur dans le tableau.

Voir Section 5.8.2.1.2, «  Nouveau projet  ».
