1.1.1.2.2.7. Méthodes avancées « Extrude »

La fonctionnalité « Enhanced Extrude » étend la fonction d'extrusion existante (jusqu'à présent uniquement avec spécification de la longueur) dans PARTdesigner. Ces méthodes sont accessibles via des boutons supplémentaires dans le volet d'ancrage du corps d'extrusion [Extrusion solid] .

À partir de la version 12.9, cette fonctionnalité n'était disponible qu'à des fins de test et, par défaut, aucun bouton n'était affiché (puisqu'il n'y avait qu'une seule option « Longueur »). Désormais, avec la version 12.14, les méthodes d'extrusion avancées sont officiellement disponibles.

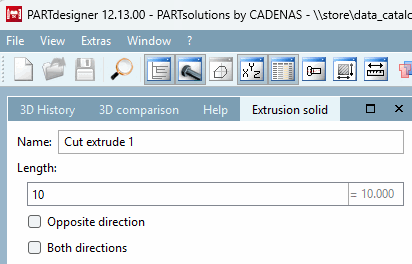

Pas de boutons « Extrude » jusqu'à la version V12.13

Pas de boutons « Extrude » jusqu'à la version V12.13

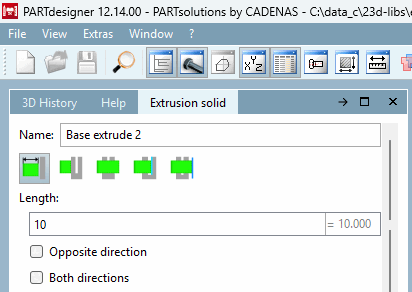

Choix entre plusieurs méthodes d'extrusion

Choix entre plusieurs méthodes d'extrusion

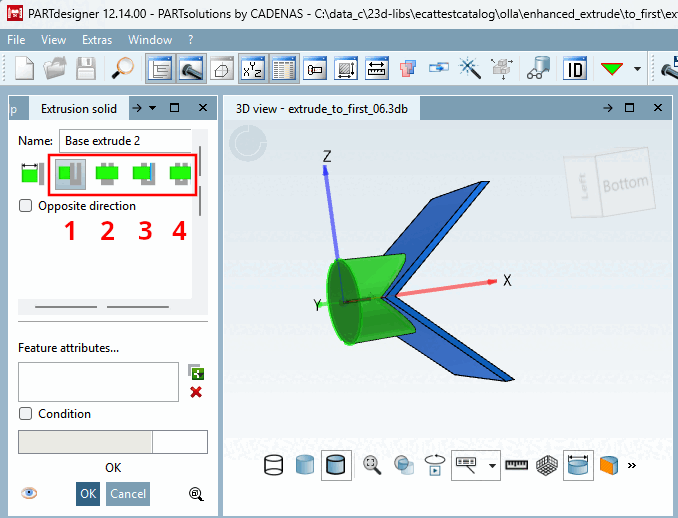

L' illustration montre, à titre d'exemple, une extrusion réalisée avec la méthode « Jusqu'au premier [To first] ».

L' illustration montre, à titre d'exemple, une extrusion réalisée avec la méthode « Jusqu'au premier [To first] ».

Les quatre méthodes sont présentées ci-dessous.

1.1.1.2.2.7.1.  Jusqu'aux premiers

Extruder jusqu'à la première surface entièrement recouverte . [Extrude up to the first fully hit surface.]

L'esquisse est extrudée normalement par rapport au plan d'esquisse jusqu'à ce qu'elle rencontre pour la première fois des faces connectées.

Conditions préalables :

  • L' esquisse extrudée doit recouvrir entièrement une face, sinon un message d'erreur s'affiche.

  • Si l' esquisse ne recoupe qu'une partie d'une face, l'extrusion se poursuit jusqu'à ce qu' une face soit recoupée entièrement pour la première fois.

  • La surface concernée peut être constituée de plusieurs surfaces, mais celles-ci doivent être contiguës (surfaces adjacentes).

Utilisation de l' outil :

  1. Lancez la commande « Extrude » ou « Cut » sur un croquis.

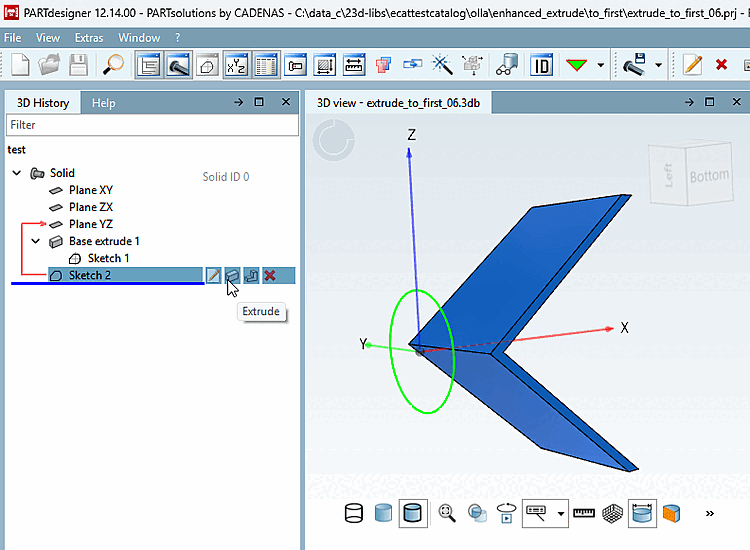

    Dans la illustration, seule l'option « Extrude » est disponible.

    Dans la illustration, seule l'option « Extrude » est disponible.

  2. Sélectionnez l'option « Jusqu'au premier [To first] » dans la boîte de dialogue « Extrusion ». Une flèche noire indique la direction. Si nécessaire, vous pouvez inverser la direction à l'aide de la case à cocher « Direction opposée [Opposite direction] » .

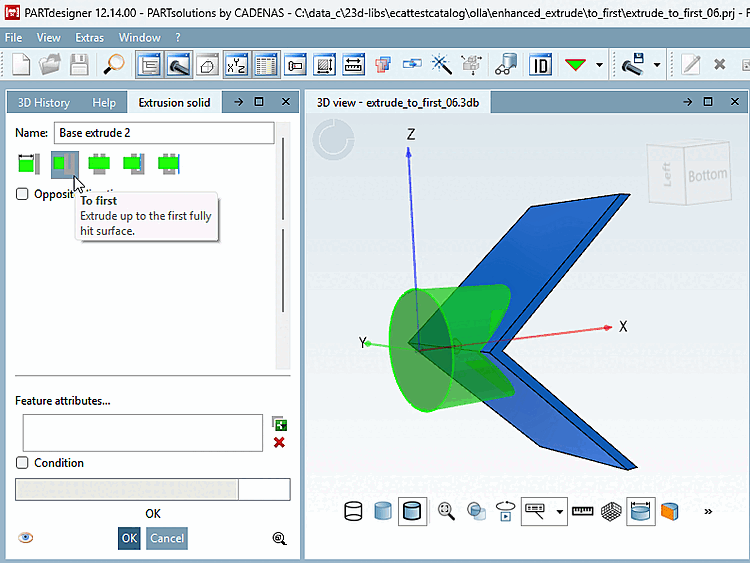

    Avec la méthode « Jusqu'au premier [To first] », les surfaces reliées entre elles sont également prises en compte.

    Avec la méthode « Jusqu'au premier [To first] », les surfaces reliées entre elles sont également prises en compte.

1.1.1.2.2.7.2.  À travers tous les

Extruder jusqu'à l'extrémité du corps. Uniquement la coupe. [Extrude to the end of the body. Cut only.]

La méthode L'option « Durch alle [Through all] » n'est autorisée que pour la fonction « Cut‑Extrude », mais sans aucune restriction.

Options :

  • Dans la direction opposée [Opposite direction]

    ou

  • Dans les deux sens [Both directions]

Exemple :

Extrudé dans les deux sens :

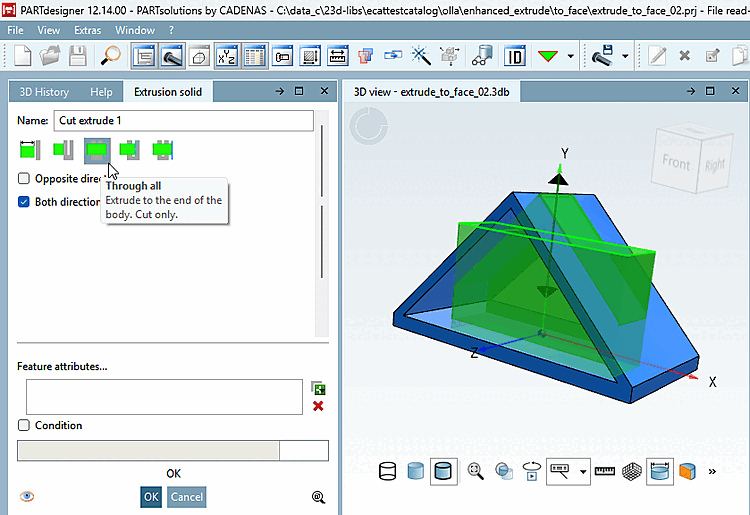

Les deux flèches noires indiquent que l'extrusion s'effectue dans les deux sens .

Les deux flèches noires indiquent que l'extrusion s'effectue dans les deux sens .

Résultat :

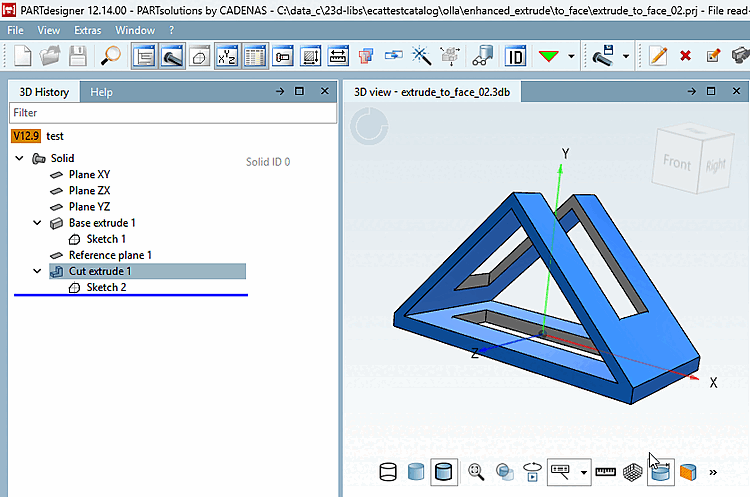

Découper dans les deux sens avec la méthode « À travers tout [Through all] »

Découper dans les deux sens avec la méthode « À travers tout [Through all] »

Comparez ce résultat à celui obtenu avec la méthode « Surface Bis [To face] ».

1.1.1.2.2.7.3.  Jusqu'à la surface

Extruder jusqu'à la surface sélectionnée . [Extrude up to the selected face.]

La méthode « Jusqu'à la face [To face] » extrude une esquisse jusqu'à une face sélectionnée. Contrairement à la méthode « Jusqu'à la première » [To first], une seule face est autorisée (pas de faces adjacentes/contiguës).

Utilisation de l' outil :

  1. Sélectionnez « Extrude » ou « Cut » sur un croquis.

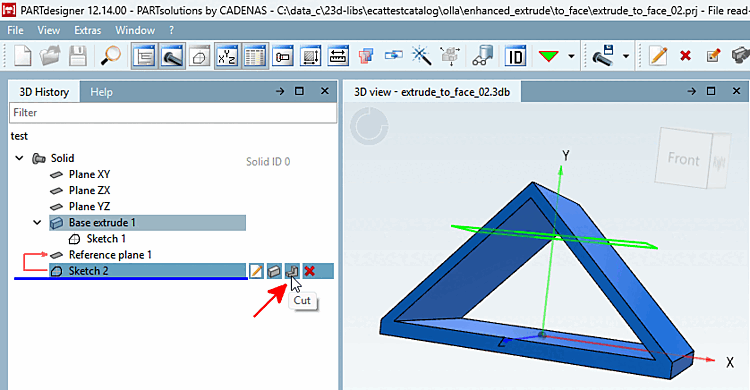

    Ici, dans cet exemple, l'option « Cut » a été sélectionnée.

    Ici, dans cet exemple, l'option « Cut » a été sélectionnée.

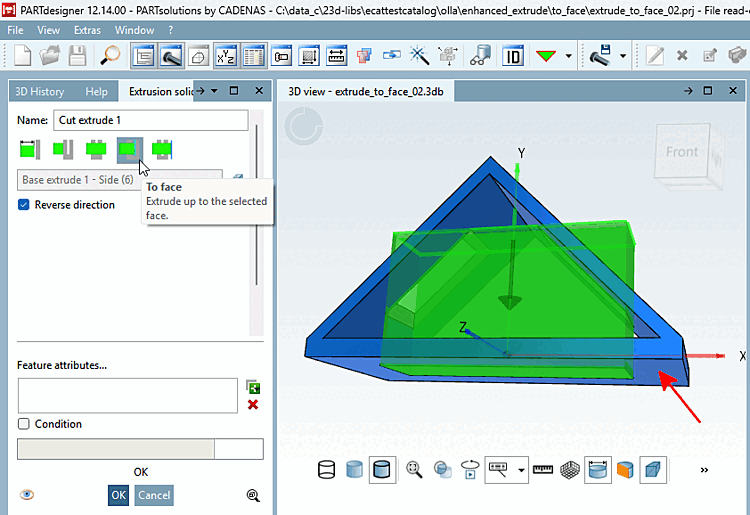

  2. Sélectionnez la méthode « Surface jusqu'à [To face] » .

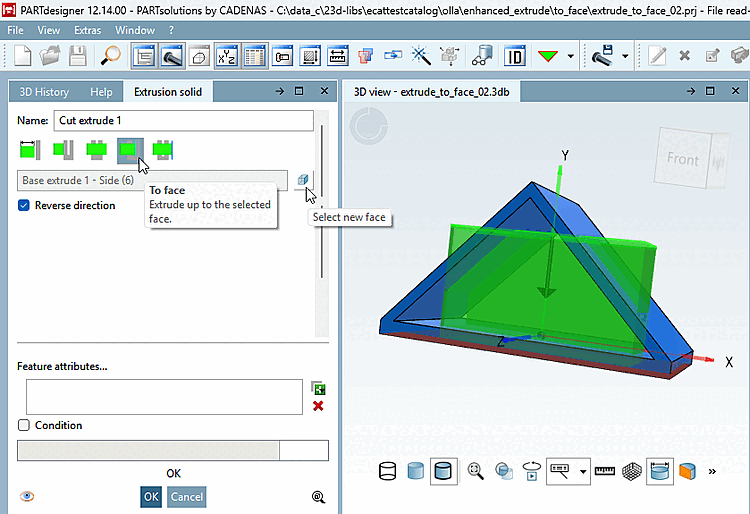

  3. Il faut maintenant sélectionner une surface cible. Celle-ci peut être sélectionnée lorsque l'option « Sélectionner une nouvelle surface » [Select new face] est activée. Lors de la première ouverture de « Jusqu'à la surface » [To face], cette option est automatiquement activée.

    → Sélectionnez maintenant une surface dans la zone 3D.

  4. Le bouton « Nouvelle surface » est [Select new face] automatiquement désactivé. Si vous souhaitez sélectionner une autre surface, activez à nouveau ce bouton puis sélectionnez une autre surface dans la zone 3D.

  5. Confirmez en cliquant sur OK.

    -> Dans l'exemple ci-dessous, la surface inférieure a été sélectionnée.

    -> Vous pouvez déjà voir dans l'aperçu que la découpe s'étend sur toute la longueur jusqu'à la face inférieure.

    [Remarque]Remarque

    Les différentes méthodes se recoupent en partie. Vous pouvez également obtenir ce résultat à l'aide de la méthode « Par tous [Through all] ». Voir ci-dessus.

1.1.1.2.2.7.4.  Jusqu'au niveau

Extruder jusqu'au niveau sélectionné . [Extrude up to selected plane.]

Extrusion d'un esquisse jusqu'à un plan sélectionné.

Il n'y a toutefois qu'une seule restriction : le calque ne doit pas intersecter le croquis.

Utilisation de l' outil :

  1. Sélectionnez « Extrude » ou « Cut » sur un élément d'esquisse.

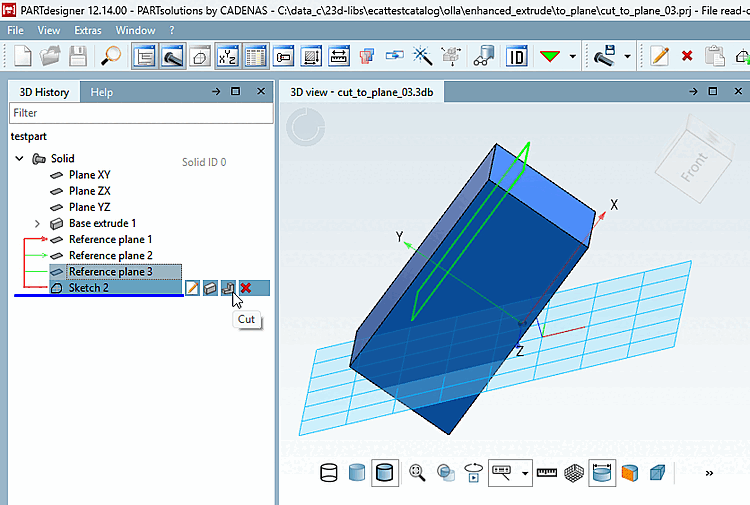

    Ici, la fonction « Cut » a été utilisée à titre d'exemple.

    Ici, la fonction « Cut » a été utilisée à titre d'exemple.

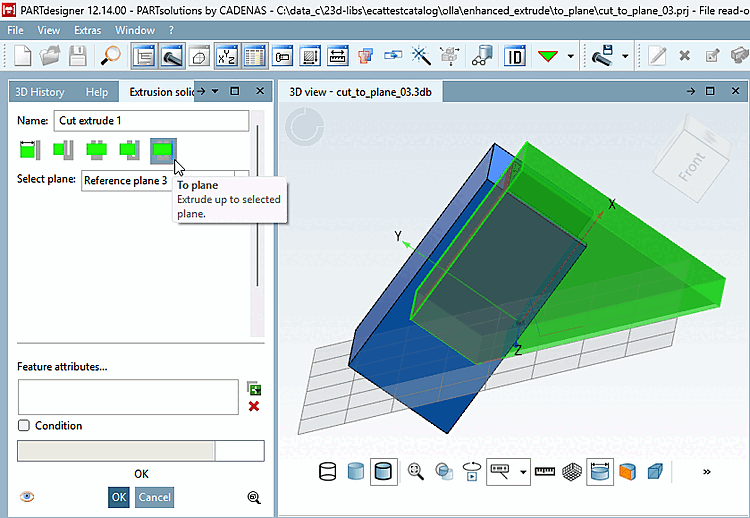

  2. Sélectionnez l'option « Jusqu'au niveau [To plane] ».

    Sélectionnez le niveau souhaité dans la liste déroulante sous « Sélectionner un niveau [Select plane] ».

  3. Confirmez en cliquant sur OK.

    -> Le résultat s'affiche.

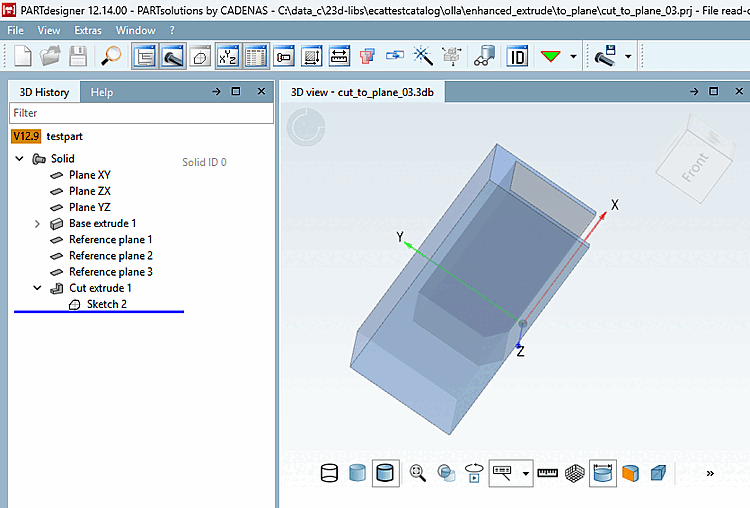

    Découper-extruder vers le plan

    Découper-extruder vers le plan
