1.1.1.2.2.7. Erweiterte "Extrude" Methoden
1.1.1.2.2.7.1. Bis erste
1.1.1.2.2.7.2. Durch alle
1.1.1.2.2.7.3. Bis Fläche
1.1.1.2.2.7.4. Bis Ebene

Das Feature Enhanced Extrude erweitert die bestehende Extrusionsfunktion (bislang nur mit Längenangabe) in PARTdesigner. Die Methoden sind über zusätzliche Buttons im Extrusionskörper [Extrusion solid] Dockingfenster erreichbar.

Ab Version 12.9 stand das Feature nur zu Testzwecken zur Verfügung und standardmäßig wurden keine Buttons angezeigt (da es ja nur eine Option "Länge" gab). Nun mit Version 12.14 sind die erweiterten Extrude-Methoden offiziell freigegeben.

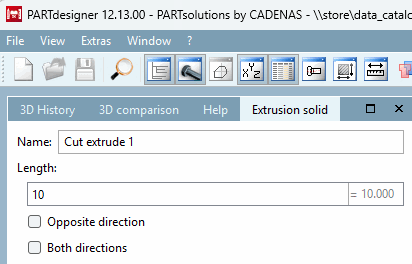

Keine Extrude-Buttons bis V12.13

Keine Extrude-Buttons bis V12.13

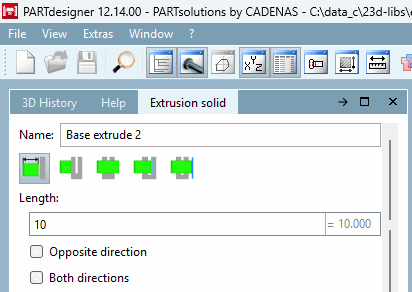

Auswahl zwischen mehreren Extrude-Methoden

Auswahl zwischen mehreren Extrude-Methoden

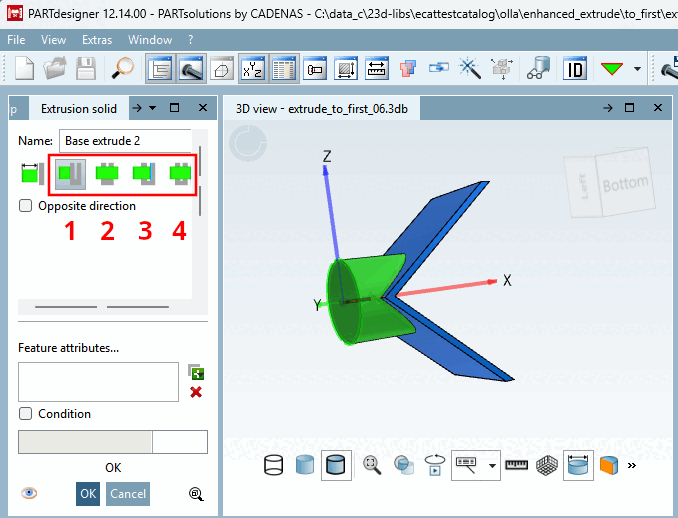

Die Abbildung zeigt beispielhaft einen Extrude mit der Methode "Bis erste [To first]".

Die Abbildung zeigt beispielhaft einen Extrude mit der Methode "Bis erste [To first]".

Die einzelnen vier Methoden werden im Folgenden erläutert.

1.1.1.2.2.7.1. Bis erste

Bis zur ersten voll getroffenen Fläche extrudieren. [Extrude up to the first fully hit surface.]

Der Sketch wird normal zur Sketch-Ebene extrudiert, bis er erstmals vollständig auf verbundene Flächen trifft.

Voraussetzungen:

  • Der extrudierte Sketch muss eine Fläche vollständig treffen, ansonsten erscheint ein Fehler.

  • Trifft der Sketch eine Fläche nur teilweise, wird weiter extrudiert, bis erstmals eine Fläche vollständig getroffen wird.

  • Die getroffene Fläche darf aus mehreren Flächen bestehen, diese müssen jedoch zusammenhängend sein (benachbarte Flächen).

Bedienung des Tools:

  1. Rufen Sie auf einem Sketch den Befehl Extrude oder Cut auf.

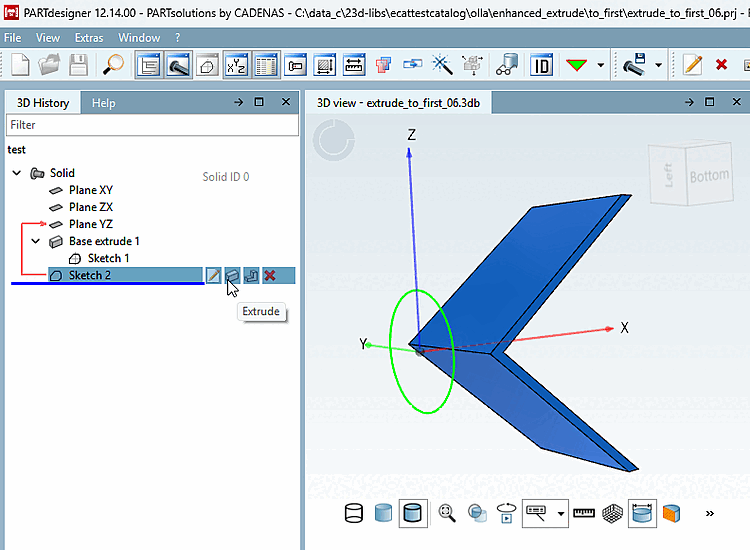

    In der Abb. ist nur "Extrude" möglich.

    In der Abb. ist nur "Extrude" möglich.

  2. Wählen Sie im Extrude-Dialog die Option Bis erste [To first] aus. Ein schwarzer Pfeil zeigt die Richtung an. Falls erforderlich, kann die Richtung mittels Auswahlkästchen Entgegengesetzte Richtung [Opposite direction] umgekehrt werden.

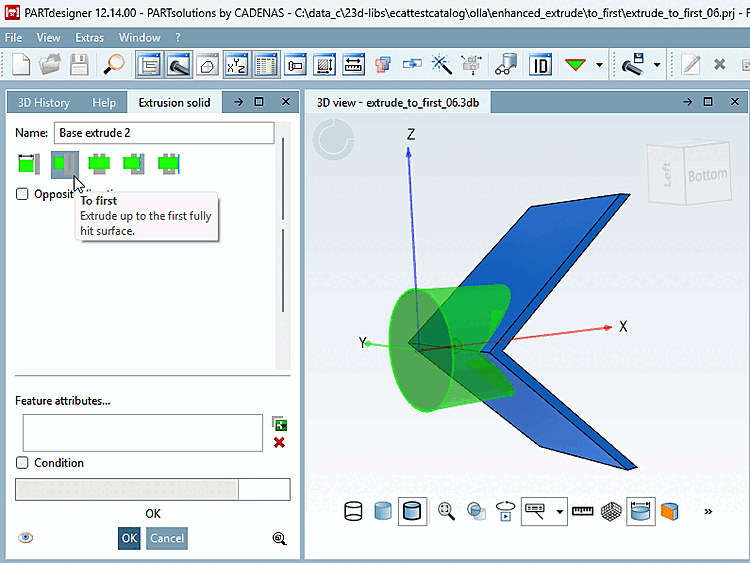

    Mit der Methode "Bis erste [To first]" werden auch miteinander verbundene Flächen erfasst.

    Mit der Methode "Bis erste [To first]" werden auch miteinander verbundene Flächen erfasst.

1.1.1.2.2.7.2. Durch alle

Bis zum Ende des Körpers extrudieren. Nur Schnitt. [Extrude to the end of the body. Cut only.]

Die Methode Durch alle [Through all] ist nur für Cut‑Extrude erlaubt, dafür jedoch ohne Einschränkungen.

Optionen:

  • Entgegengesetzte Richtung [Opposite direction]

    oder

  • Beide Richtungen [Both directions]

Beispiel:

Cut in beide Richtungen extrudiert:

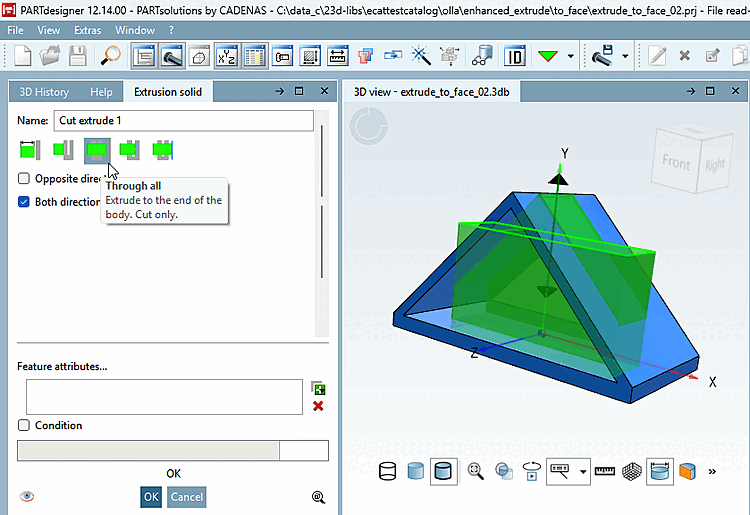

Die beiden schwarzen Pfeile zeigen an, dass in beide Richtungen extrudiert wird.

Die beiden schwarzen Pfeile zeigen an, dass in beide Richtungen extrudiert wird.

Ergebnis:

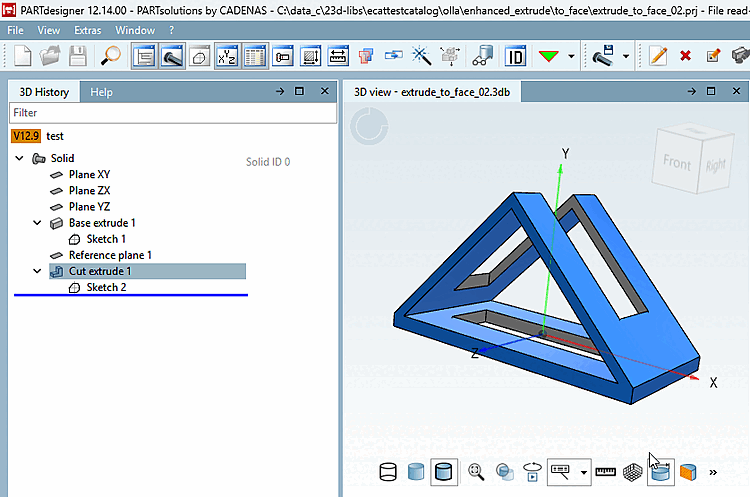

Cut in beide Richtungen mit Methode "Durch alle [Through all]"

Cut in beide Richtungen mit Methode "Durch alle [Through all]"

Vergleiche ein ähnliches Ergebnis mit der Methode Bis Fläche [To face].

1.1.1.2.2.7.3. Bis Fläche

Bis zu selektierter Fläche extrudieren. [Extrude up to the selected face.]

Die Methode Bis Fläche [To face] extrudiert einen Sketch bis zu einer ausgewählten Fläche. Im Gegensatz zur Methode Bis erste [To first] ist nur eine einzelne Fläche erlaubt (keine benachbarten/zusammenhängenden Flächen).

Bedienung des Tools:

  1. Wählen Sie auf einem Sketch Extrude oder Cut aus.

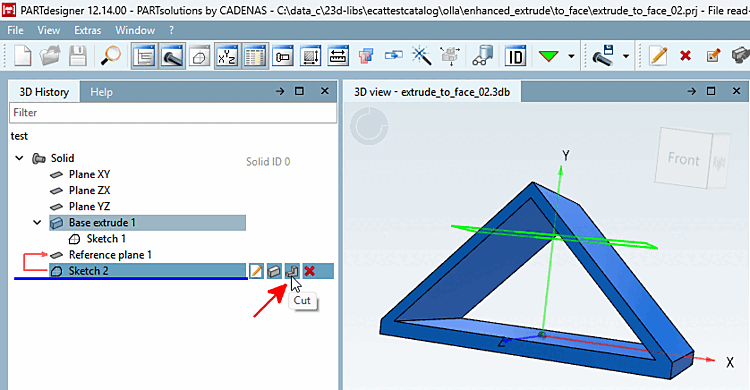

    Hier im Beispiel wurde "Cut" ausgewählt.

    Hier im Beispiel wurde "Cut" ausgewählt.

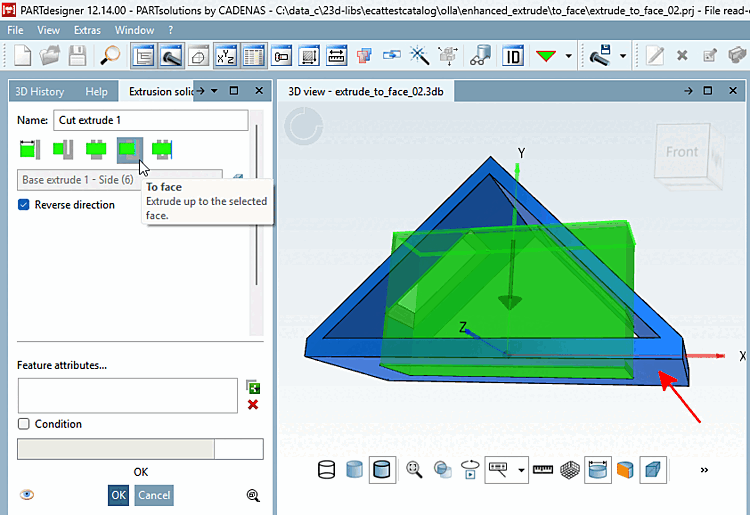

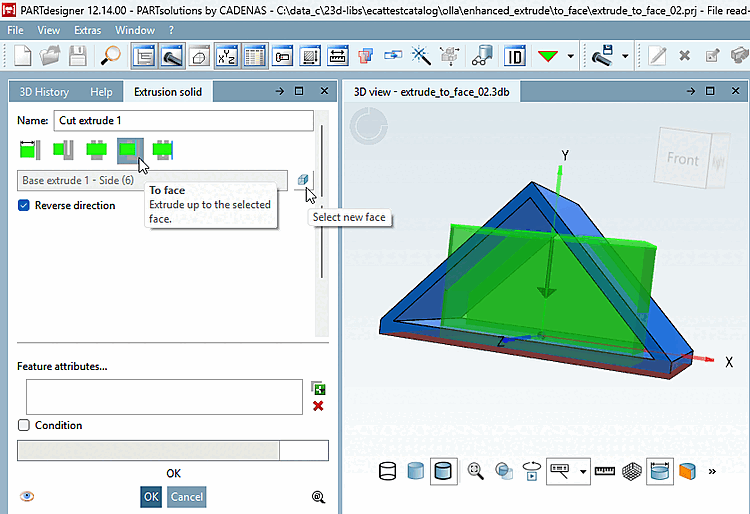

  2. Wählen Sie die Methode Bis Fläche [To face] aus.

  3. Nun muss eine Zielfläche ausgewählt werden. Diese kann ausgewählt werden, während Neue Fläche selektieren [Select new face] aktiviert ist. Beim ersten Öffnen von Bis Fläche [To face] ist diese Option automatisch aktiv.

    → Wählen Sie nun eine Fläche im 3D-Bereich aus.

  4. Die Schaltfläche Neue Fläche selektieren [Select new face] wird automatisch deaktiviert. Wenn Sie eine andere Fläche auswählen möchten, aktivieren Sie diese Schaltfläche erneut und wählen dann eine andere Fläche im 3D-Bereich aus.

  5. Bestätigen Sie mit OK.

    -> Im vorliegenden Beispiel wurde die untere Fläche ausgewählt.

    -> Sie erkennen bereits in der Vorschau, dass der Schnitt durchgehend bis zur unteren Fläche ausgeführt wird.

    [Hinweis]Hinweis

    Zum Teil überschneiden sich die verschiedenen Methoden. Dieses Ergebnis können Sie auch mit der Methode Durch alle [Through all] erreichen. Vgl. oben.

1.1.1.2.2.7.4. Bis Ebene

Bis zu selektierter Ebene extrudieren. [Extrude up to selected plane.]

Extrusion eines Sketches bis zu einer ausgewählten Ebene.

Dabei gibt es nur eine Einschränkung: Die Ebene darf den Sketch nicht schneiden.

Bedienung des Tools:

  1. Selektieren Sie Extrude oder Cut auf einem Sketch-Element.

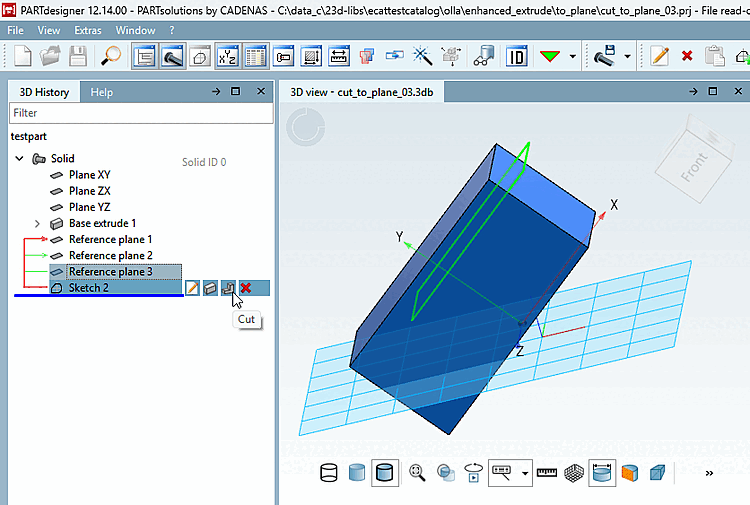

    Hier wurde beispielhaft das Cut-Feature verwendet.

    Hier wurde beispielhaft das Cut-Feature verwendet.

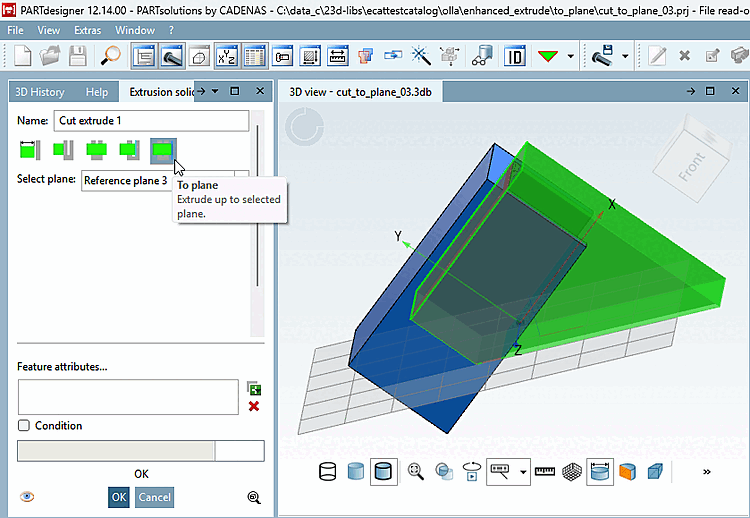

  2. Selektieren Sie die Option Bis Ebene [To plane].

    Wählen Sie im Listenfeld unter Ebene wählen [Select plane] die gewünschte Ebene aus.

  3. Bestätigen Sie mit OK.

    -> Das Ergebnis wird angezeigt.

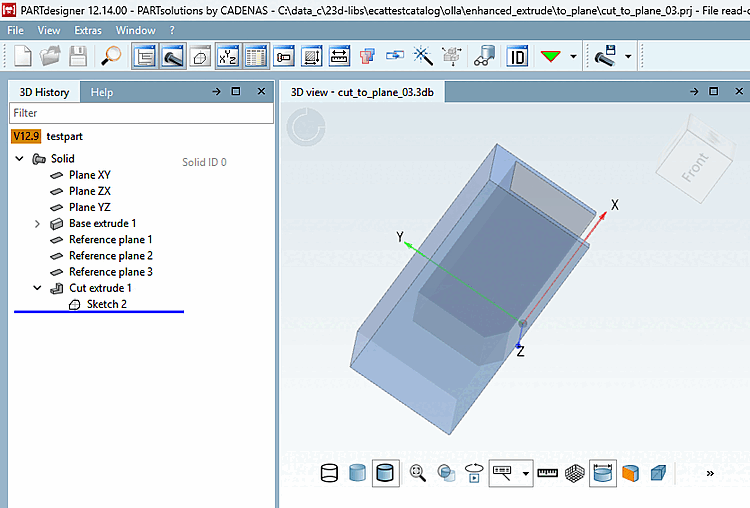

    Cut-Extrude zur Ebene

    Cut-Extrude zur Ebene
