1.1.1.2.2.8.
3D
Vergleich: 3db <-> STEP Datei

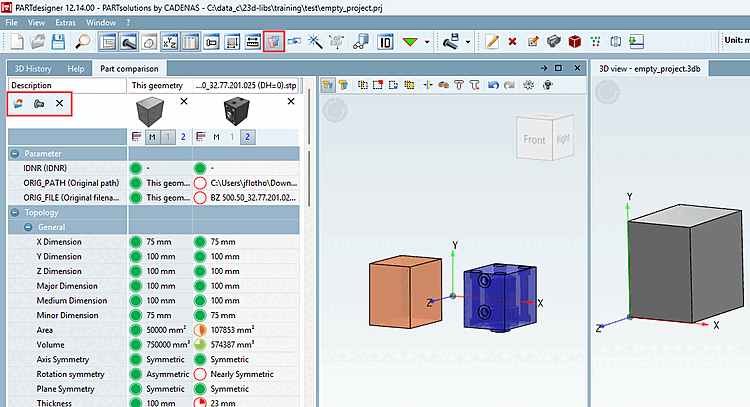

Mit V12.13 wurde
die Möglichkeit implementiert, im PARTdesigner Bauteile in einem
Dockingfenster 3D Vergleich [3D comparison]
miteinander zu vergleichen. Siehe hierzu Abschnitt 1.2.1.3.1.12, „
3D
Vergleich: 3db <-> STEP Datei“.
Mit V12.14 kommen
noch ein paar Erweiterungen hinzu:
Die Tabelle
wird nun neben der 3D-Ansicht angezeigt.
Step-Datei
kann in leerer Umgebung geladen werden. Der Zweck ist nicht der
Vergleich, sondern besteht darin, Messungen durchführen zu
können.
Die aktuelle
Geometrie wird immer als linkes Teil geladen.
Das aktuelle
Teil kann mit
Aktuelle Geometrie
laden/aktualisieren [Load/update current geometry] jederzeit neu geladen werden.
